Funções e aplicativos básicos
Função de vedação: Este kit inclui vários componentes de vedação, que são usados para vedação estática ou dinâmica nos pontos de conexão entre o bloco de instrumentos e os tubos, sensores, mangas de pressão, etc., para evitar vazamentos de ar comprimido, óleo lubrificante ou gás controle.
Componentes compatíveis: é instalado principalmente no módulo de controle de instrumentos (bloco de instrumentos) do compressor de ar. Este módulo geralmente integra interfaces do sensor de pressão, interfaces de medidor de pressão, juntas de tubo de controle, etc., e é um nó -chave para o monitoramento da pressão do equipamento e a transmissão do sinal de controle.
Modelos aplicáveis: 2901353200 é o número de peça original da fábrica de Atlas Copco. É comumente encontrado nos compressores de ar do parafuso da série GA (como alguns modelos de tamanho médio e grande) e equipamentos de sistema de ar comprimido relacionados. A compatibilidade específica precisa ser confirmada com base no modelo de equipamento e em lote de produção.
Composição e materiais de kit

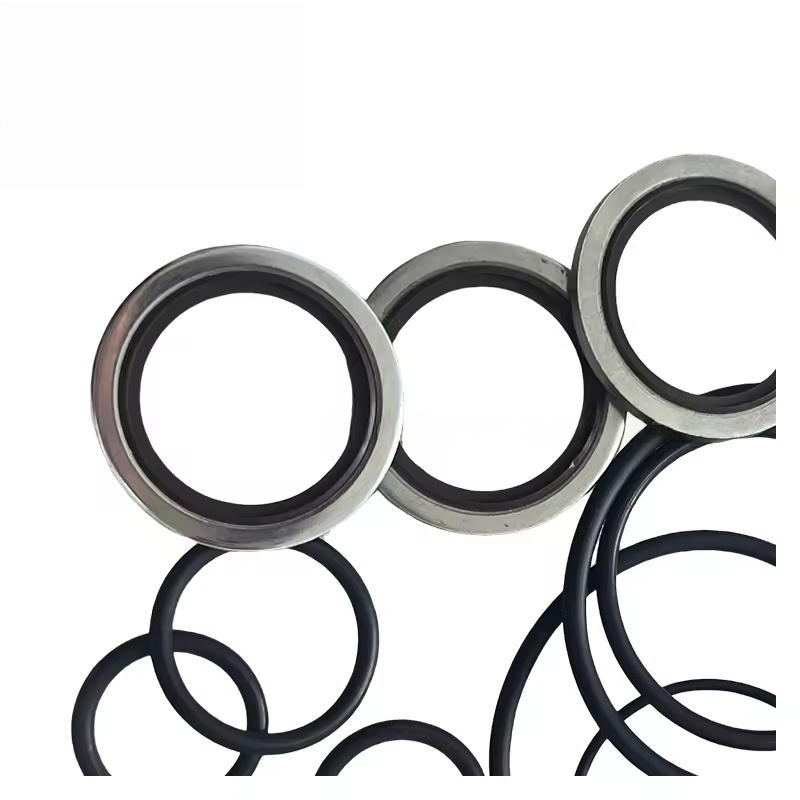

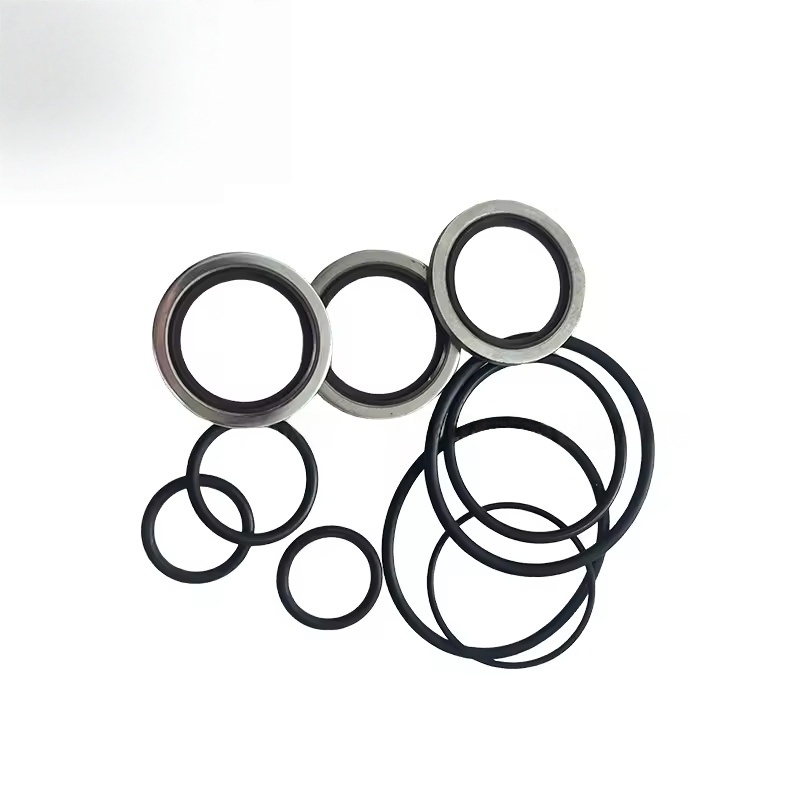

Componentes principais: geralmente inclui diferentes especificações de anéis de vedação, juntas de vedação, arruelas planas, tampas de poeira, etc. A quantidade e tamanho específicos dependem do projeto estrutural do bloco de instrumentos.
Características do material:
Os componentes de vedação usam principalmente borracha resistente a óleo e resistente à temperatura (como NBR de borracha nitrila ou FKM de fluororberborber), que são adequados para óleo lubrificante, meios de ar comprimidos e temperaturas de trabalho de 80-120 ℃.
Algumas arruelas de metal são feitas de latão ou aço inoxidável para garantir alta resistência e resistência à corrosão.
Requisitos de precisão: Os componentes de vedação têm alta precisão dimensional, e a lacuna de acasalamento com a interface do bloco de instrumentos é estritamente controlada para garantir a confiabilidade de vedação.
Tempo de reposição e problemas comuns
Substituição de sinal:
O vazamento ocorre na parte da conexão do bloco de instrumentos (como manchas de óleo ou marcas de ar na interface de pressão).
Exibição de pressão anormal (possível devido ao vazamento, resultando em sinais de pressão imprecisos).
Durante a manutenção regular ou a substituição do bloco de instrumentos, sensor etc., o kit de vedação deve ser substituído simultaneamente (os componentes de vedação são peças propensas a desgaste e não são recomendadas para reutilização).
Impacto das falhas:
O vazamento causará perda de pressão do sistema e aumentará o consumo de energia.
O vazamento de óleo lubrificante pode poluir o meio ambiente ou causar uma diminuição no nível do óleo, afetando a lubrificação do equipamento.
A distorção do sinal de pressão pode fazer com que o sistema de controle julgue incorretamente e desencadeie a operação anormal da unidade.
Precauções de substituição e manutenção
Garantia de peças de reposição de fábrica original: 2901353200 é um kit de vedação original específico da fábrica. Ele deve ser usado com os produtos originais da Atlas Copco para garantir que o tamanho, o material e o bloco de instrumentos dos componentes de vedação sejam completamente correspondentes, evitando vazamentos secundários devido a problemas de compatibilidade.
Especificações de instalação:
Antes da substituição, limpe completamente a superfície de vedação do bloco de instrumentos, remova manchas residuais de óleo, componentes de vedação envelhecidos e fragmentos e impurezas.
Instale cada componente de vedação na ordem correspondente, de acordo com a sequência de desmontagem, para garantir que não há omissões ou distorções (especialmente os O-rings precisam ser inseridos corretamente na ranhura de vedação).
Evite usar ferramentas nítidas para entrar em contato com os componentes de vedação para evitar arranhões que podem levar à falha de vedação.
Aperte os parafusos de conexão de acordo com o torque especificado para garantir o contato uniforme das superfícies de vedação e evitar o excesso de força, o que pode danificar o bloco de instrumentos ou os componentes de vedação.
