Características materiais e estruturais

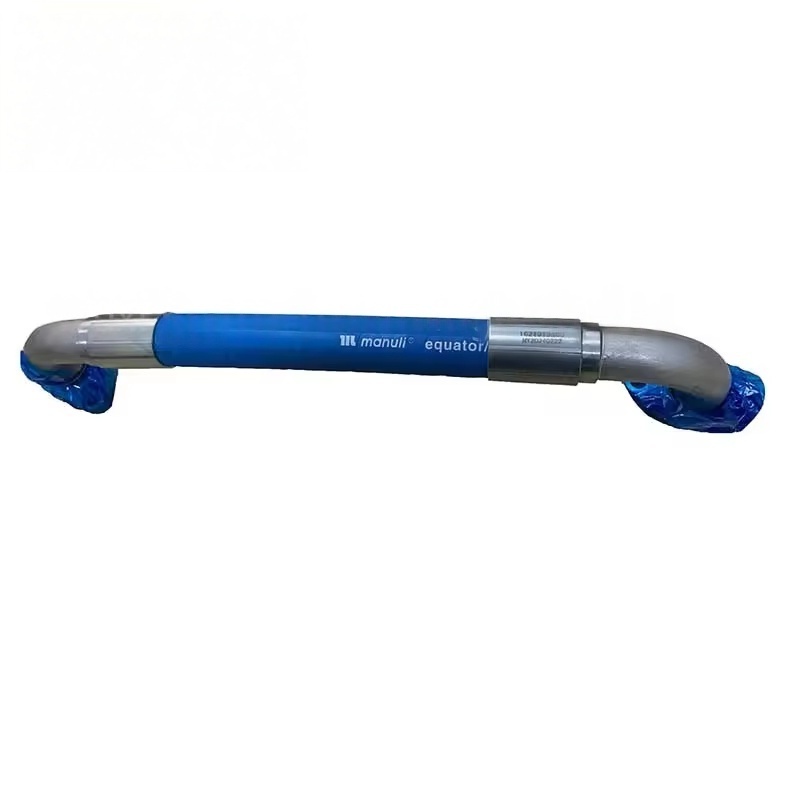

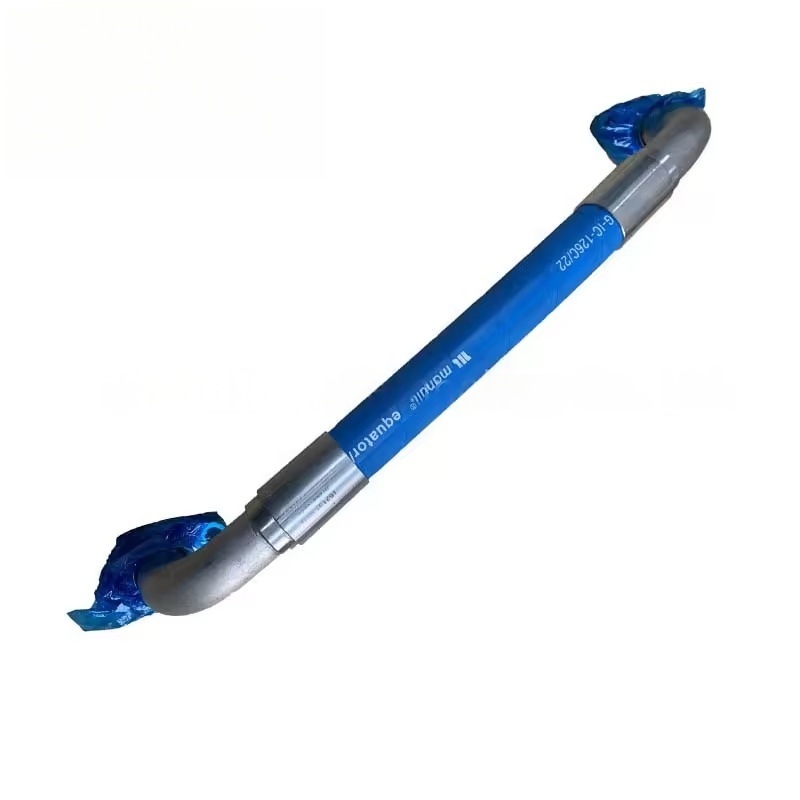

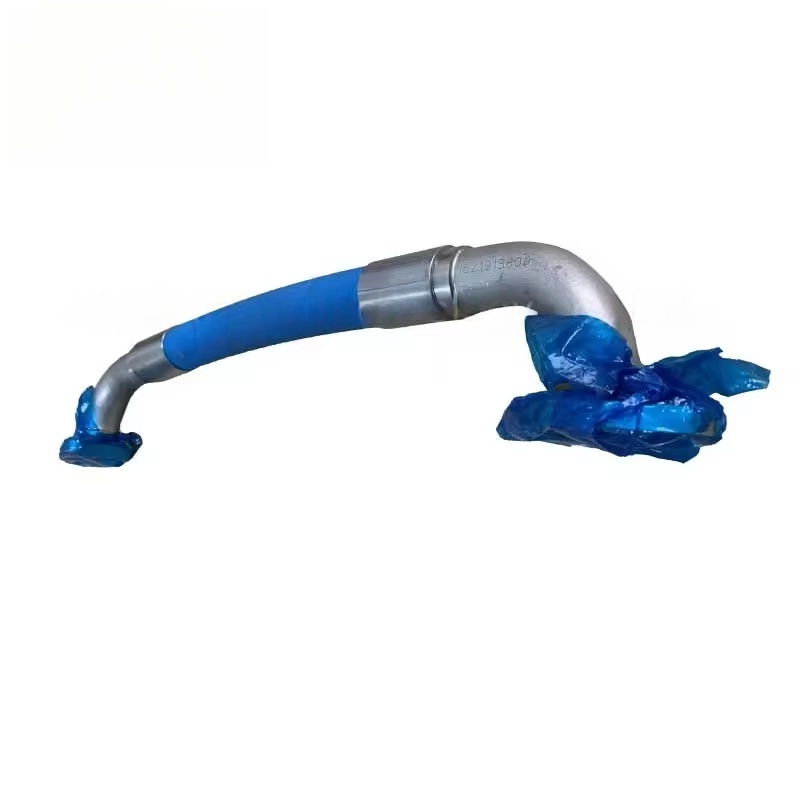

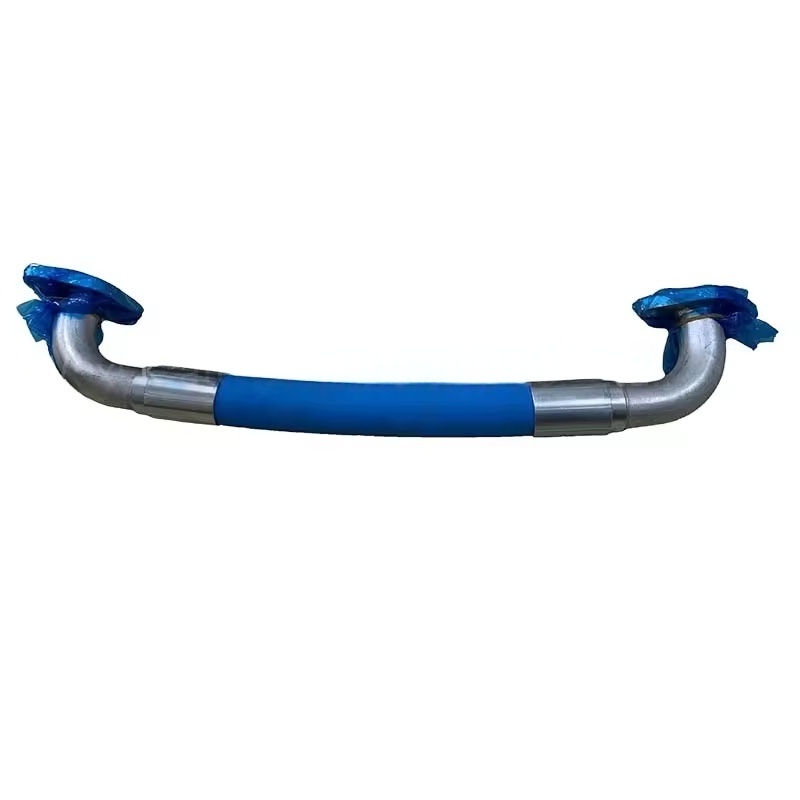

A mangueira CA original de fábrica é feita de um material composto resistente a alta pressão e envelhecimento. As estruturas comuns incluem:
Camada interna: Material de borracha sintética ou PTFE resistente ao óleo e à corrosão do ar de compressão, garantindo um meio de transporte puro e impedindo o envelhecimento e a rachadura;
Camada de reforço: fio de aço de alta resistência ou malha de fibra, aumentando a resistência à pressão da mangueira (normalmente capaz de suportar a pressão de trabalho de 16 a 30 bar, com a pressão de onda excedendo a pressão nominal em mais de 4 vezes);
Camada externa: Material de borracha ou PVC resistente ao desgaste e resistente ao clima, protegendo a camada interna e a camada de reforço contra atrito externo, raios ultravioleta ou erosão química.
Ao mesmo tempo, as extremidades da mangueira estão equipadas com juntas de metal (como acoplamentos rápidos, juntas rosqueadas), garantindo uma conexão selada com a interface do equipamento.
Funções e cenários de aplicativos
A mangueira CA é usada principalmente em sistemas de máquinas parafusos para:
Conectando componentes que não podem ser conectados diretamente devido à tubulação rígida (como da saída do compressor ao tanque de armazenamento, filtro para secador, etc.);
Absorver vibração da operação do equipamento, reduzindo o desgaste ou afrouxamento da tubulação devido à ressonância;
Adaptação às limitações do espaço de instalação, facilitando o layout da tubulação e a manutenção e a desmontagem posteriores.
Diferentes comprimentos e diâmetros de mangueiras podem atender aos requisitos de diferentes taxas de fluxo e distâncias de instalação.
Pontos -chave para seleção de modelo
Ao escolher um modelo, os seguintes parâmetros devem se concentrar:
Especificação de diâmetro: Selecione com base na taxa de fluxo de ar comprimida, os diâmetros internos comuns incluem 10 mm, 16 mm, 25 mm (correspondentes a 1/4 ", 3/8", 1 "em unidades imperiais) e deve corresponder ao tamanho da interface dos componentes de conexão;
Pressão de trabalho: deve atender à pressão máxima do sistema (as máquinas de parafuso normalmente variam de 10 a 16 bar), selecione mangueiras com um nível de resistência à pressão consistente com o sistema;
Tipo de comprimento e junta: Escolha com base na distância de instalação e no formulário de interface (como G1/4 rosqueado, tipo de inserção rápida, flange etc.), algumas mangueiras têm comprimentos personalizados;
Modelo de compressor de ar: séries diferentes (como GA, ZR, G, etc.) podem ter diferentes mangueiras correspondentes devido a diferentes projetos de sistemas, fornecendo modelo (como GA45VSD) e número de série de fábrica para correspondência precisa.
