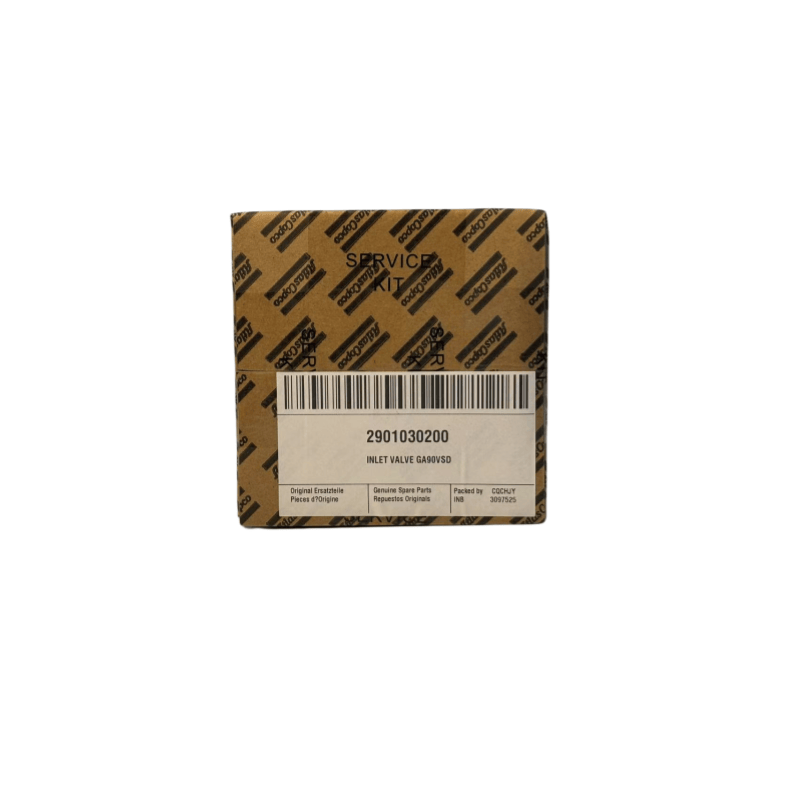

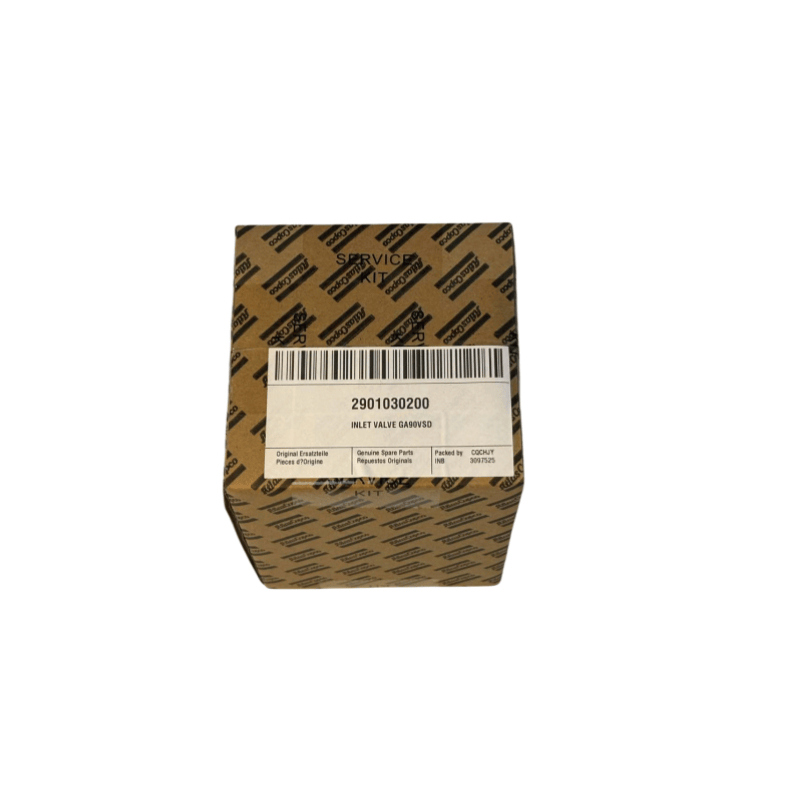

2901030200 ATLAS COPCO Air Compressor Air Compressor Kit Válvula de entrada GA90VSD ORIGINAL

I. Função do núcleo da válvula de admissão do compressor de ar da ATLAS COPCO

Regulação da ingestão: abre ou fecha automaticamente o canal de admissão de acordo com as alterações de pressão no tanque de armazenamento ou na rede de tubulação do sistema, controlando a quantidade de ar que entra na unidade principal (como a abertura quando a pressão é menor que o valor definido e o fechamento quando é maior que o valor definido).

Comutação de carga / descarga:

Carga: A válvula de admissão está totalmente aberta, permitindo que o ar entre na unidade principal para compressão e o compressor de ar está em operação.

Descarregar: A válvula de admissão está fechada (ou parcialmente fechada), a unidade principal não possui ingestão de ar e entra em um estado de não carga (reduzindo o consumo de energia).

Função de proteção: Algumas válvulas de admissão integram uma função de prevenção de refluxo para impedir que o ar comprimido flua de volta para a unidade principal e evite o impacto reverso durante o desligamento.

Ii. Tipos comuns e princípios de funcionamento das válvulas de admissão do compressor de ar da ATLAS COPCO

Com base no tipo de compressor de ar (palheta rotativa, pistão) e método de controle, as válvulas de admissão são divididas principalmente nas seguintes categorias:

1.

Válvula de admissão do tipo de válvula de diafragma (mais comum)

Estrutura: Composta por um assento de válvula, diafragma (núcleo da válvula cilíndrica) e mecanismo de acionamento da válvula eletromagnético do cilindro / cilindro. O grau de abertura é controlado pela rotação do diafragma (0 - 90 °).

Princípio: Quando a pressão do sistema é menor que o valor definido (como 0,6 MPa), a válvula eletromagnética é energizada, o cilindro empurra o diafragma aberto e o volume de entrada aumenta à medida que o grau de abertura aumenta; Quando a pressão atinge o limite superior (como 0,8 MPa), o diafragma fecha, alcançando a descarga.

Características: estrutura simples, resposta rápida, adequado para máquinas de palhetas rotativas de tamanho pequeno (como uma vazão de ≤ 50 m³/min).

Válvula de admissão do tipo de válvula deslizante

Estrutura: A área da porta de admissão é ajustada pelo movimento axial do núcleo da válvula (bloco de slide).

Princípio: combinado com um sensor de pressão e mecanismo de servo, ele pode obter um ajuste contínuo do volume de ingestão (o volume de ingestão muda continuamente), em vez de apenas um fechamento aberto / completo completo e é mais eficiente em termos de energia.

Recursos: alta precisão de ajuste, adequada para máquinas de palhetas rotativas de grande porte ou condições de operação variáveis ​​(como cenários com grandes flutuações de fluxo).

Válvula de admissão combinada

Integra a válvula de diafragma, a válvula de retorno e descarregue o orifício de exaustão (remove o ar residual na unidade principal durante a descarga para reduzir a carga inativa), como a combinação "válvula de admissão + válvula de pressão mínima" comumente usada na série ATLAS COPCO GA.

2.

Válvula de placa de mola / válvula unidirecional

Estrutura: Composta de placa da válvula (placa de metal fina ou placa de borracha) e sede da válvula, abre / fecha automaticamente com base na diferença de pressão no cilindro.

Princípio: Quando o pistão desce, uma pressão negativa é formada no cilindro, a placa da válvula é aberta e o ar entra; Quando o pistão se comprime, a pressão no cilindro aumenta, a placa da válvula é pressionada fechada para evitar o refluxo do gás.

Recursos: Nenhum mecanismo de acionamento externo opera automaticamente por força mecânica, adequada para máquinas de pistão de pequeno porte (como compressores de ar doméstico ou portátil).

Iii. Parâmetros -chave e seleção das válvulas de admissão do compressor de ar da ATLAS COPCO

Diâmetro nominal: corresponde ao tamanho da entrada do compressor de ar (como DN50, DN80), garantindo que o volume de admissão atenda aos requisitos da unidade principal (um diâmetro muito pequeno resultará em sucção insuficiente e afetará o volume de escape).

Faixa de pressão de trabalho: precisa cobrir a pressão nominal do compressor de ar (como 0,7 - 1,0 MPa), garantindo vedação confiável sob alta pressão.

Método de controle:

Controle pneumático: acionado por ar comprimido (resposta rápida, adequada para cenários industriais).

Controle elétrico: diretamente acionado pela válvula eletromagnética (estrutura simples, adequada para pequenos equipamentos).

Tempo de resposta: o tempo desde o recebimento do sinal até a conclusão da ação (geralmente ≤ 1 segundo), evitando flutuações excessivas de pressão.

4. Falhas comuns e pontos de manutenção das válvulas de admissão do compressor de ar da ATLAS COPCO

Falhas e causas comuns da válvula de ingestão A válvula de admissão: impurezas (poeira, resíduo de óleo) acumulam -se entre o núcleo da válvula e o assento da válvula, ou a lubrificação insuficiente faz com que o núcleo da válvula desgaste e falhe em abrir/fechar completamente (manifestado como incapacidade de atingir a pressão necessária durante a carga e a incapacidade de liberar pressão durante a descarga).

Selagem ruim: placas de válvula / placas de borboleta desgaste e anéis de vedação envelhecem, resultando em vazamento de ar durante a descarga (aumento do consumo de energia durante a operação ociosa da unidade principal ou mesmo a incapacidade de descarregar).

Falha no mecanismo de acionamento: vazamento do cilindro, atolamento da válvula eletromagnética (para o tipo de controle pneumático) ou desgaste do motor (para o tipo de controle elétrico), fazendo com que a válvula de admissão não opere.

Sugestões de manutenção

Limpeza regular: Desmonte a válvula de admissão a cada 2000 a 4000 horas, limpe o núcleo da válvula e o assento da válvula com querosene ou agente de limpeza especial, removendo resíduos de óleo e impurezas (especialmente para válvulas de ingestão do tipo parafuso, propensas a entupidas devido à mistura de óleo e gás).

Verifique os componentes de vedação: Substitua os ringos O e placas de válvula idosos (como a válvula de mola do tipo pistão; se a placa da válvula tiver rachaduras ou deformação, ela deve ser substituída imediatamente).

Componentes do acionamento de lubrificação: aplique graxa de lubrificação especial em peças móveis, como hastes de pistão do cilindro e eixos rotativos (como graxa lubrificante à base de silicone; evite reação com petróleo e gás no ar comprimido).

Calibrar pressão de controle: ajuste o interruptor de pressão ou os parâmetros de PLC para garantir que a válvula de admissão opere com precisão no ponto de pressão definido (como 0,6 a 0,8 MPa).
