I. Função do núcleo do conjunto da válvula de admissão

O conjunto da válvula de admissão Z110-145 é um componente essencial do sistema de admissão do compressor de ar, funcionando principalmente como:

Controlando o volume de ingestão: com base nos requisitos de pressão do sistema, o grau de abertura da válvula é ajustado para regular a quantidade de ar que entra na unidade principal, permitindo que o compressor opere com carga total.

Garantindo o desempenho de vedação: quando descarregado, a válvula está totalmente fechada para impedir que o ar comprimido flua para trás, reduzindo a perda de energia.

Protegendo a unidade principal: na coordenação com o módulo regulador, ele atinge a carga suave e evita choque de pressão repentina que possa danificar componentes como o rotor e os rolamentos da unidade principal.

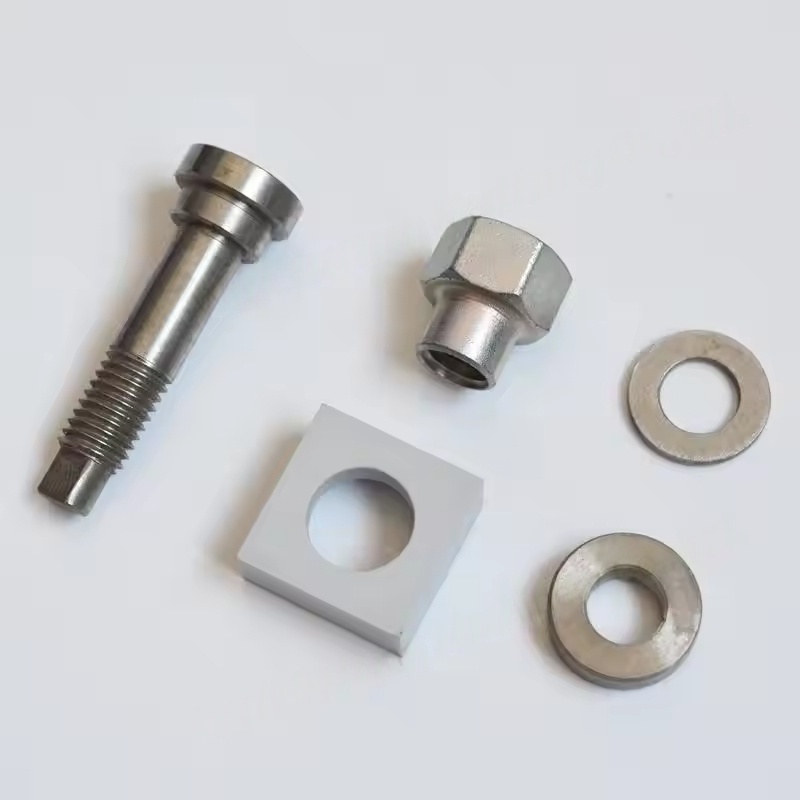

A montagem normalmente inclui um corpo de válvula, núcleo da válvula, vedações, molas e estruturas de verificação e é projetado para atender aos requisitos de pressão e fluxo dos modelos da série Z110-145.

Ii. Função e princípio de trabalho do módulo regulador da válvula de admissão

O módulo regulador da válvula de admissão é o "centro de controle" da válvula de admissão, acionada pelo recebimento de sinais do sistema de controle, para operar a válvula de admissão:

Processamento de sinal: recebendo sinais de pressão do sistema de compressores de ar, determinando se deve carregar ou descarregar.

Controle da unidade: através de válvulas direcionais eletromagnéticas ou componentes pneumáticos, controlando o ajuste de abertura / fechamento ou abertura / fechamento da válvula de admissão.

Feedback do status: Alguns módulos têm recursos de feedback, transmitindo o estado real da válvula de admissão para o controlador principal para garantir a precisão do controle.

Sua lógica de trabalho é: quando a pressão do sistema está abaixo do valor definido, o módulo regulador aciona a válvula de admissão a abrir, permitindo que o compressor de ar produza gás; Quando a pressão atinge o limite superior, o módulo regulador fecha a válvula de admissão e o compressor de ar entra no estado descarregado.

Iii. Falhas comuns e seus efeitos

Falhas de montagem da válvula de admissão

Integração do núcleo da válvula: devido à contaminação por óleo, acumulação de impurezas ou envelhecimento das vedações, a válvula não pode se abrir totalmente, resultando em produção insuficiente de gás ou queda de pressão rápida durante a operação descarregada.

Má vedação: vazamento quando a válvula é fechada, causando aumento do consumo de energia durante a operação descarregada e operação ociosa contínua da unidade principal.

Falha na mola: levando à estolamento da ação da válvula ou à abertura/fechamento anormal, afetando a estabilidade do volume de ingestão.

Falhas do módulo regulador

Falha na válvula direcional eletromagnética: Não é possível receber ou executar sinais de controle, fazendo com que a válvula de admissão não opere.

Anomalia com detecção de pressão: o módulo abrange a pressão do sistema, fazendo com que o compressor de ar carregue / descarregue frequentemente, aumentando o consumo de energia e o desgaste mecânico.

Bloqueio do caminho do ar: bloqueio ou vazamento no caminho do ar de condução, resultando em lenta ou falha na operação da válvula de admissão.

4. Manutenção de manutenção e substituição Pontos de manutenção diária

Regularmente, inspecione a limpeza do conjunto da válvula de admissão, remova manchas e impurezas de óleo e verifique se o núcleo da válvula opera de maneira flexível.

Verifique se os selos estão envelhecidos e substitua -os a tempo para garantir o desempenho de vedação.

Inspecione as válvulas eletromagnéticas e a interface de gás do módulo regulador quanto a vazamentos, garantindo que a pressão de direção seja normal.

Precauções de reposição

É necessário selecionar componentes originais de fábrica que correspondam à série Z110-145, garantindo a compatibilidade nos parâmetros de tamanho e pressão.

Antes da substituição, a máquina precisa ser desligada e despressurizada para liberar o ar comprimido no sistema, evitando a operação de pressão.

Após a instalação, é necessário realizar a depuração: teste se a comutação de carregamento/descarregamento é suave e se o controle de pressão está dentro do intervalo definido.
