A estrutura do diafragma do balanço do rotor de alta pressão e a função dos compressores de ar da ATLAS COPCO

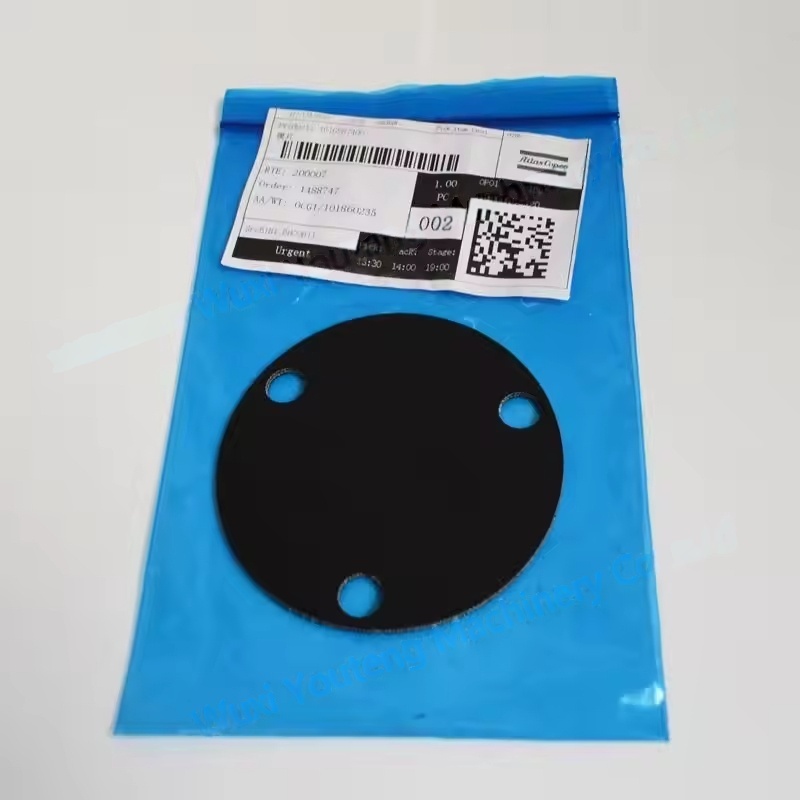

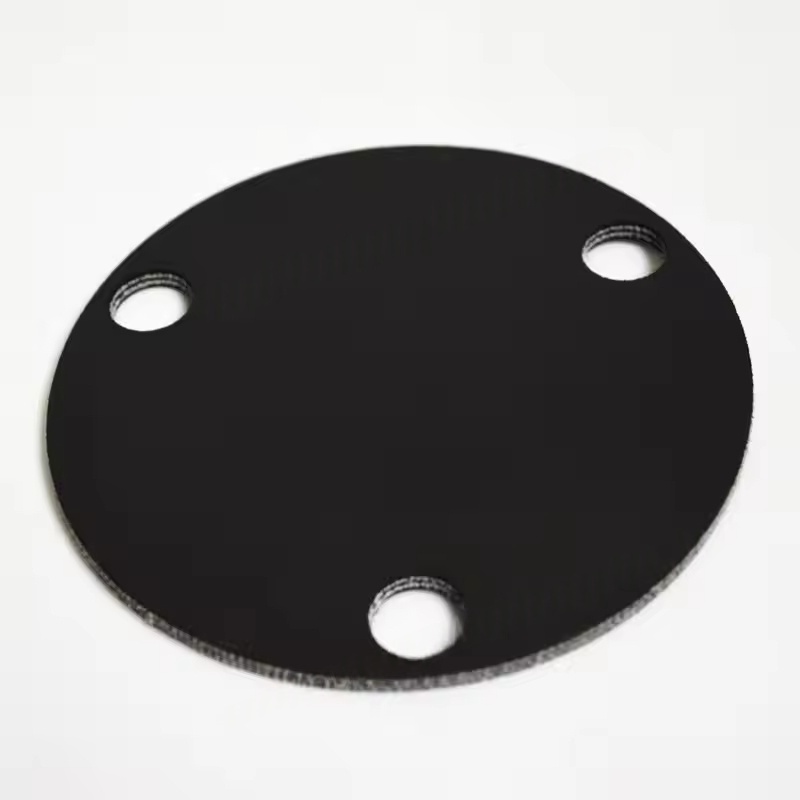

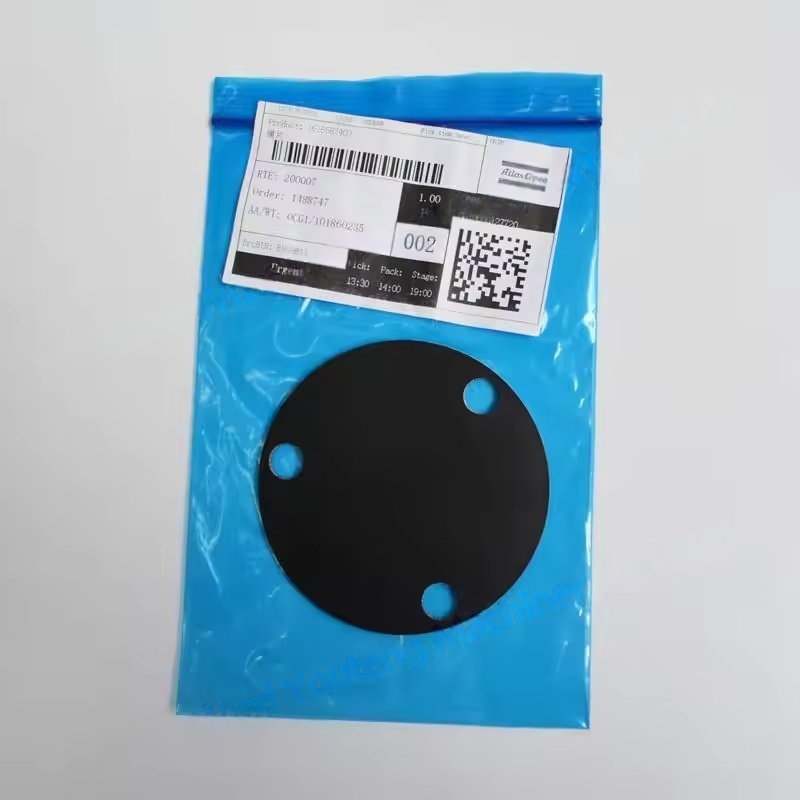

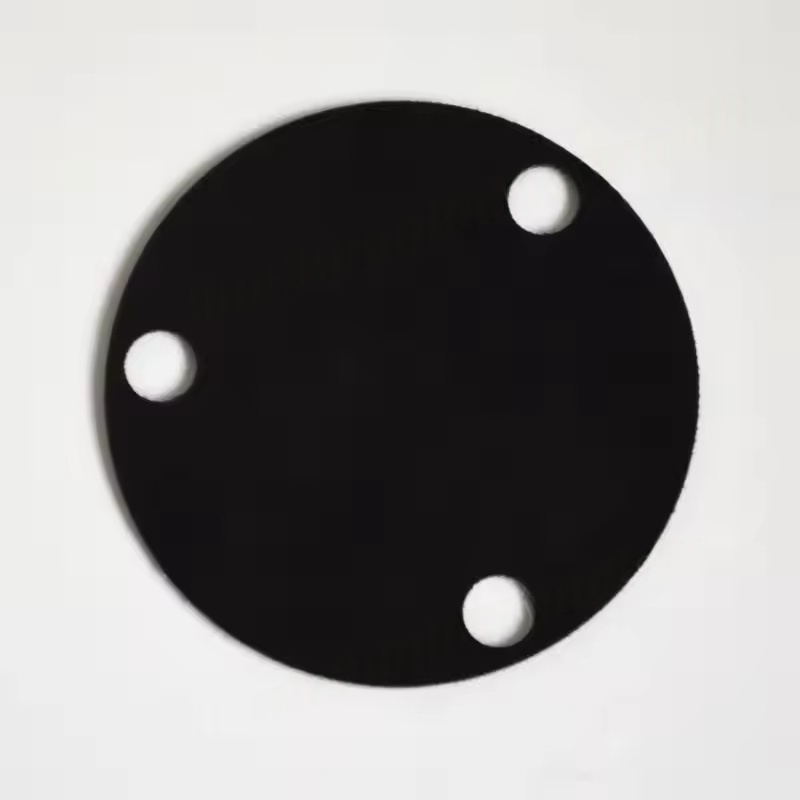

Características estruturais: Geralmente, é um fino diafragma de metal em forma de folha (principalmente de aço de liga de alta resistência ou aço inoxidável), com certa elasticidade e resistência. Ele é instalado no final do rotor ou no disco de balanço através de métodos específicos (como fixação do parafuso).
Princípio do equilíbrio: Quando o rotor gira em alta velocidade, o diafragma pode absorver ou compensar o desequilíbrio causado por tolerâncias de fabricação, desgaste operacional, etc. do rotor, reduzindo a vibração radial e evitando atrito anormal entre o rotor e o invólucro, rolamentos etc.
Função auxiliar: Alguns diafragmas também têm funções de vedação, impedindo que o gás de alta pressão vazasse ao longo da extremidade do eixo do rotor ou isolando o óleo lubrificante da câmara de ar de compressão.
Requisitos de material e desempenho
Seleção de material: deve ter alta resistência (capaz de suportar a força centrífuga da rotação de alta velocidade do rotor), resistência à fadiga (adaptação à vibração de alta frequência a longo prazo) e resistência à temperatura (capaz de se adaptar à temperatura operacional do compressor, geralmente 100-200 ° C). Materiais comuns são materiais de aço inoxidável ou liga de aço inoxidável ou liga de precipitação.
Requisitos de precisão: A precisão da fabricação deve ser extremamente alta, com espessura e planicidade estritamente controladas (geralmente medidas em micrômetros), para garantir a precisão do ajuste do equilíbrio e evitar o desequilíbrio do rotor exacerbador devido à precisão insuficiente.
Aplicação e manutenção
Modelos aplicáveis: usados principalmente para estágios do rotor de alta pressão (como compressores com pressão de exaustão ≥ 30 bar), como máquinas de parafuso de alta pressão da série ZT, compressores de alta pressão da série ZH, etc. O tamanho e o método de instalação dos diafragmas variam para diferentes modelos.
Tempo de substituição: Quando o compressor mostra valores excessivos de vibração (excedendo o padrão de intensidade de vibração especificada do equipamento), aumento anormal no ruído operacional ou rachaduras, deformação ou dano por fadiga ao diafragma, é necessário substituí -lo no tempo.
Precauções de instalação: Durante a substituição, é necessário operar estritamente de acordo com as especificações originais da fábrica para garantir a concordância entre o diafragma e o rotor, e os parafusos de fixação devem ser apertados de acordo com o torque especificado para evitar falhas prematuras do novo diafragma devido à instalação imprópria.
Importância e seleção
O diafragma do balanço do rotor de alta pressão é um componente essencial para garantir a operação segura do compressor. Sua falha pode levar ao aumento da vibração do rotor, resultando em danos causados pelo rolamento, convulsão do rotor e outras falhas graves e até desligamento do equipamento.
É necessário selecionar peças de fábrica original do Atlas Copco porque seu tamanho, material e precisão são totalmente correspondentes ao modelo específico do rotor. Peças não originais podem causar falhas de equilíbrio ou riscos de segurança devido ao desempenho abaixo do padrão.
