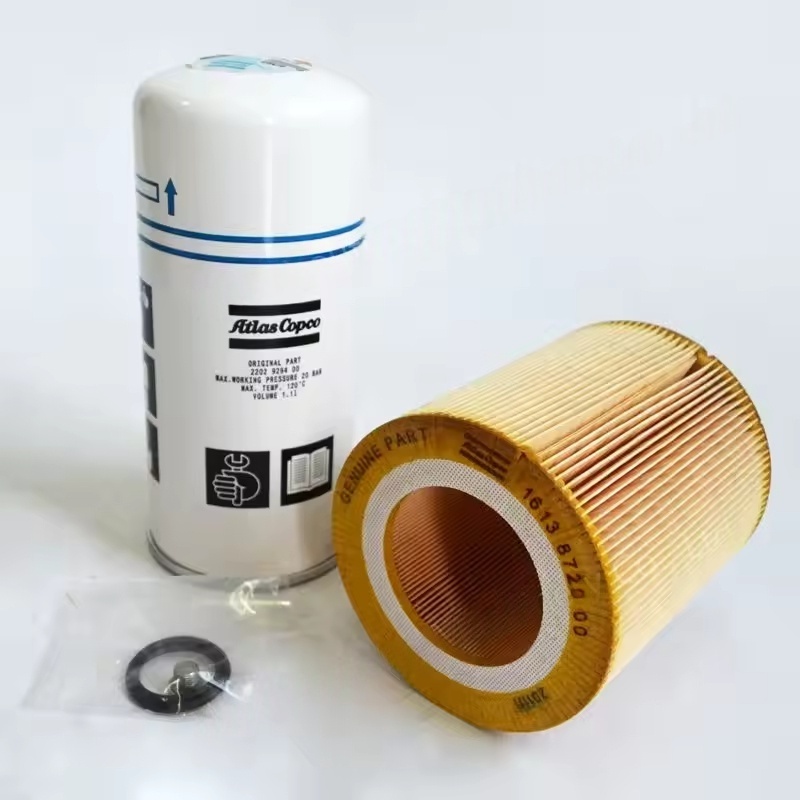

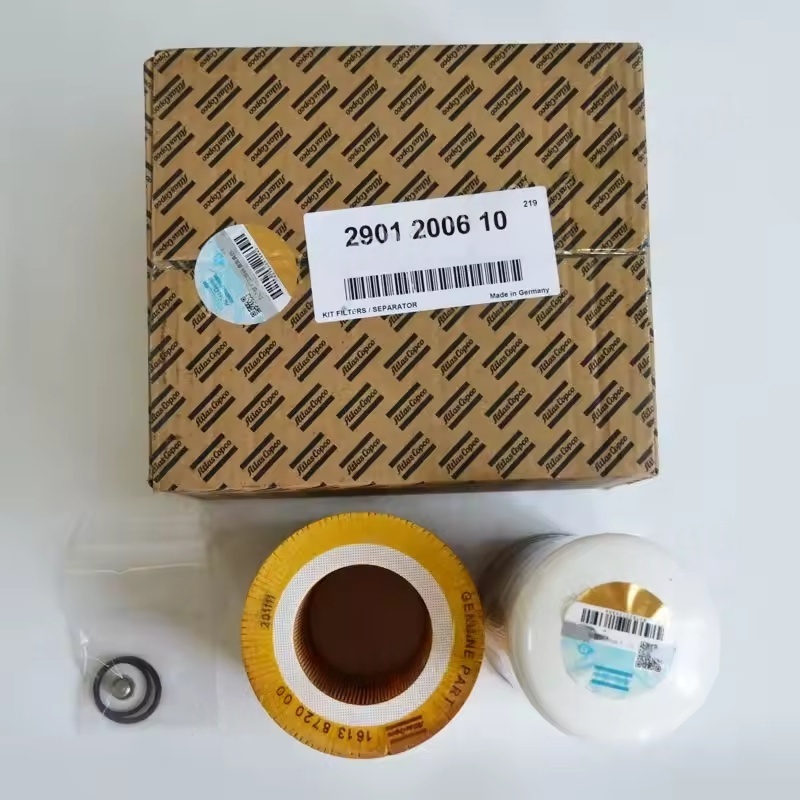

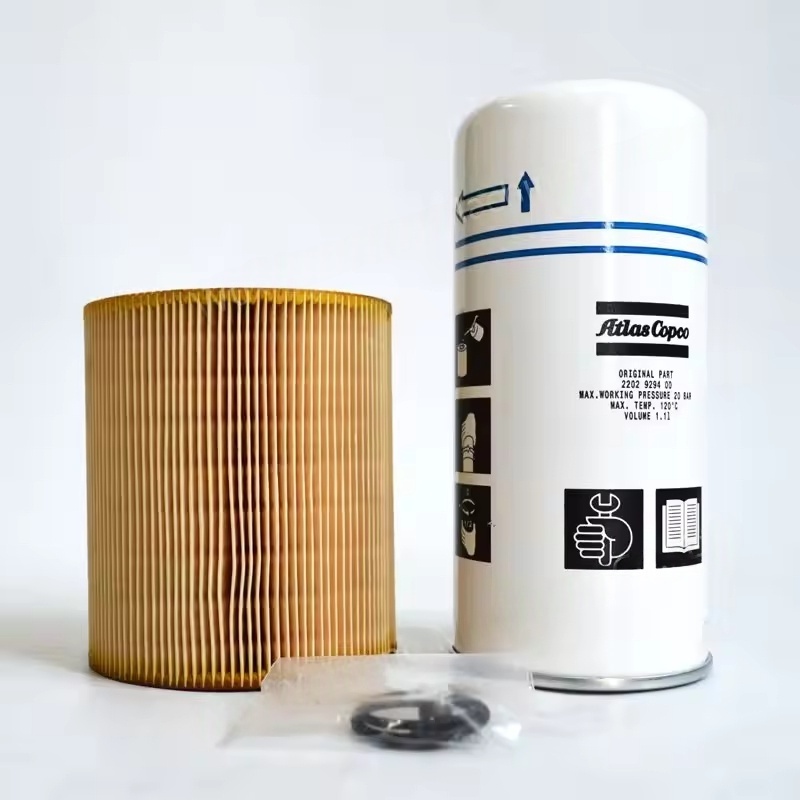

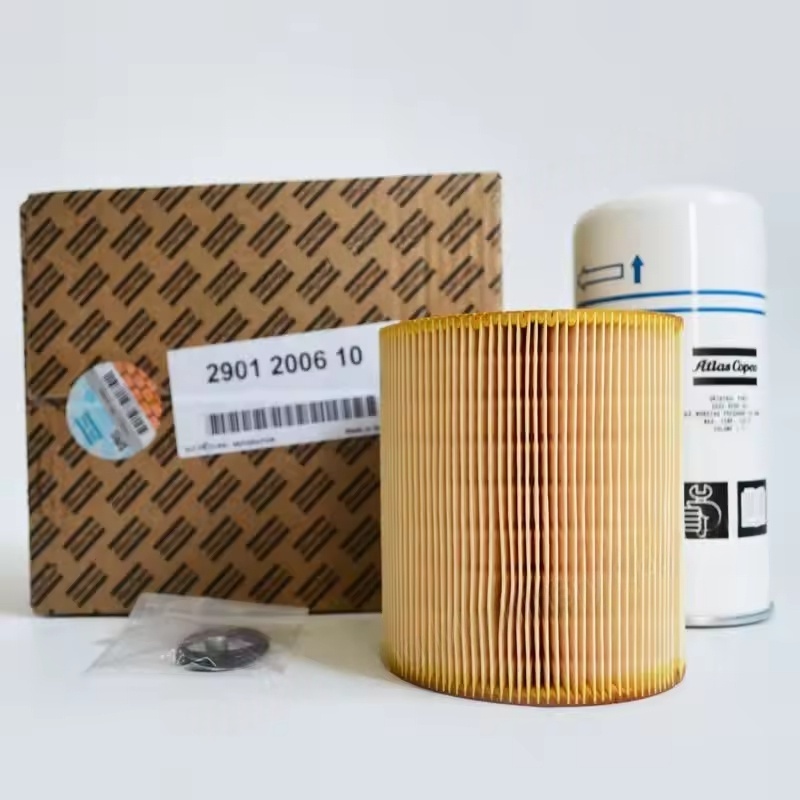

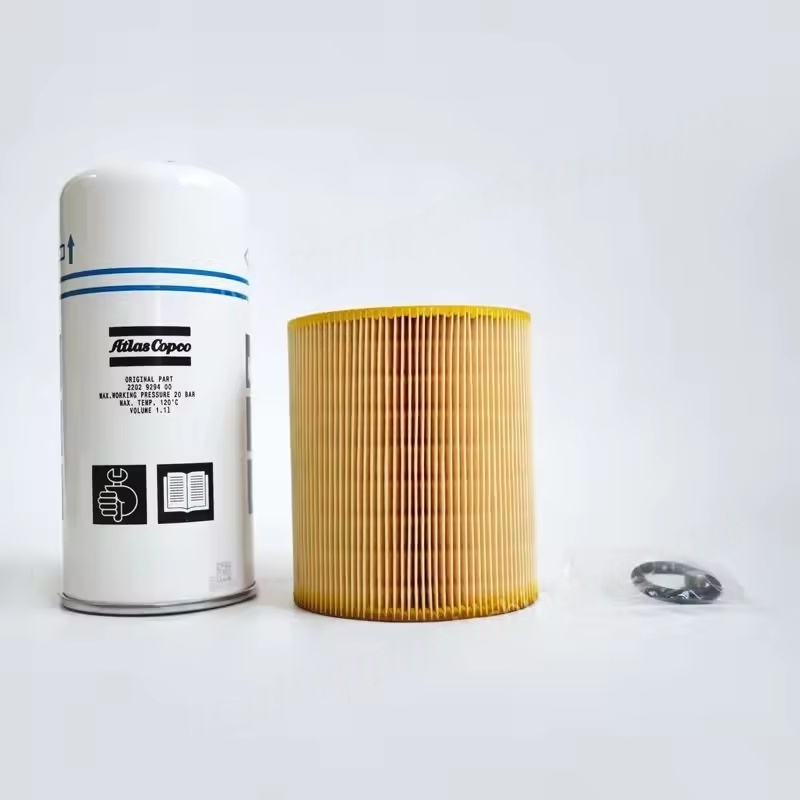

2901200610 Filtro de óleo Atlas Copco Air Compressor Kit Filtro Separador 1625426100 original

I. Componentes do filtro de ar da ATLAS COPCO

Os filtros de ar são usados ​​para remover poeira, partículas, umidade e outras impurezas do ar, impedindo -as de entrar na unidade principal do compressor de ar (como parafuso, pistão etc.), evitando desgaste, bloqueio ou corrosão de peças internas e reduzindo a carga sobre equipamentos de processamento subsequentes.

Principais componentes:

Habitação de filtro (casca externa)

Feito de metal ou plástico de alta resistência, possui certas propriedades de vedação e resistência à pressão, protegendo o elemento de filtro interno e orientando o fluxo de ar sem problemas. Geralmente, possui interfaces de entrada e saída, e algumas estão equipadas com indicadores de diferença de pressão (para lembrar a substituição do elemento de filtro).

Elemento de filtro

Material: comumente feito de papel, tecido não tecido, fibra de vidro ou malha de metal e diferentes materiais têm diferentes precisão de filtração (geralmente de vários micrômetros a várias dezenas de micrômetros).

Estrutura: principalmente dobrada ou cilíndrica, aumentando a área de filtração e prolongando a vida útil do serviço.

Função: Captura de partículas sólidas e alguma umidade no ar através da interceptação e adsorção, e a eficiência da filtração afeta diretamente a qualidade da ingestão de ar.

Peças de vedação

Como anéis de vedação de borracha, garantindo a vedação entre o alojamento do filtro e o elemento do filtro, bem como entre o alojamento do filtro e a ingestão de ar do compressor de ar, impedindo que o ar não filtrado entrasse diretamente no sistema.

Componentes auxiliares

Alguns filtros estão equipados com tampas de proteção (para impedir a entrada de água e detritos da chuva), válvulas de drenagem (para descarregar água condensada no alojamento do filtro) ou interruptores de pressão diferencial (para acionar um alarme quando o elemento do filtro está entupido).

Ii. Componentes do filtro de óleo da ATLAS COPCO (com separador de gás de óleo como núcleo)

Quando o compressor de ar está funcionando, o óleo lubrificante se mistura com ar comprimido (especialmente para compressores de ar injetados por óleo). A função principal do componente do filtro de óleo é separar o óleo do ar comprimido, garantindo que o ar comprimido descarregado possua um teor de óleo que atenda ao padrão (geralmente ≤ 3 ppm) e, ao mesmo tempo, recuperando o óleo lubrificante para reciclagem.

Principais componentes:

Tanque de separação de gases de petróleo

O vaso de pressão de metal, após a mistura de ar comprimido e óleo lubrificante entra no tanque, é inicialmente separado por expansão de volume, força centrífuga, etc. (separação grossa) e gotículas maiores de óleo caem no fundo devido à gravidade.

Elemento de filtro de separação de gás de gás petrolífero

Material: Material de filtro composto de várias camadas (como fibra de vidro, fibra de poliéster, etc.), com propriedades hidrofóbicas, capazes de adsorver pequenas gotículas de óleo.

Função: executando filtração fina no ar comprimido separado, por meio de princípios de difusão e interceptação, gotículas de óleo do tamanho de micrômetros de condensação em gotículas maiores de óleo e devolvendo-as ao tanque de óleo.

Indicadores de desempenho: eficiência de separação (afetando diretamente a qualidade do ar comprimido), capacidade de retenção de poeira (determinando a vida útil do serviço), diferença de pressão (aumentando quando o elemento do filtro está entupido, exigindo substituição oportuna).

Sistema de retorno de óleo

Tubo de óleo de retorno: Orientando o óleo lubrificante separado da parte inferior do tanque de separação de volta à unidade principal do compressor de ar (como a câmara de compressão do parafuso), reduzindo o consumo de combustível.

Retorne a válvula de retenção do óleo: impedindo o retorno do óleo lubrificante quando o compressor parar, evitando a pulverização de óleo durante a próxima startup.

Componentes de segurança e monitoramento

Válvula de segurança: libera automaticamente a pressão quando a pressão no tanque de separação excede o limite, protegendo o equipamento.

Espelho / sensor no nível do óleo: monitorando o nível do óleo no tanque de óleo para garantir o suprimento normal do sistema de óleo.
