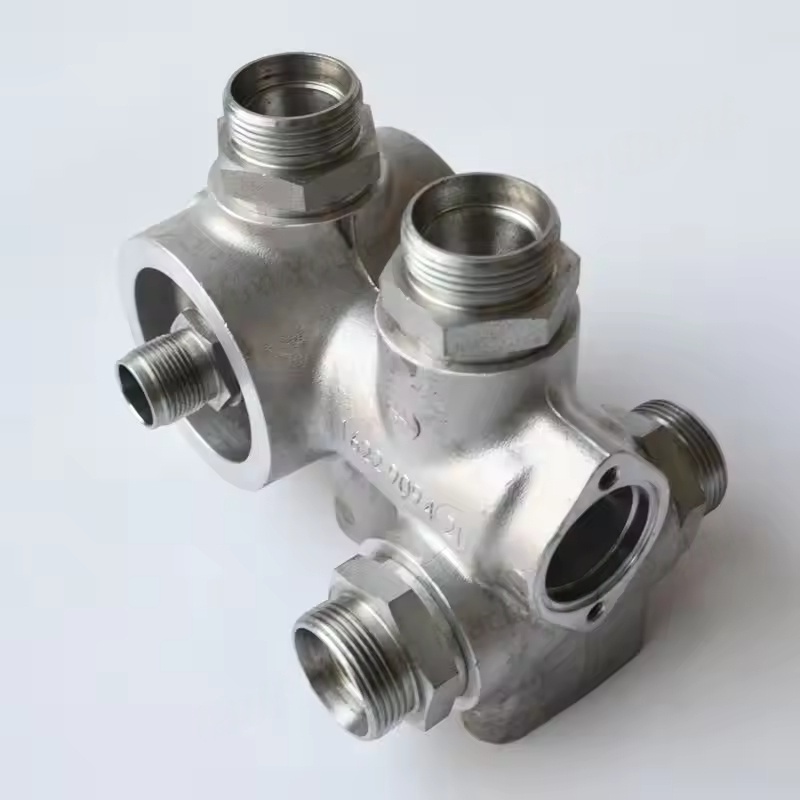

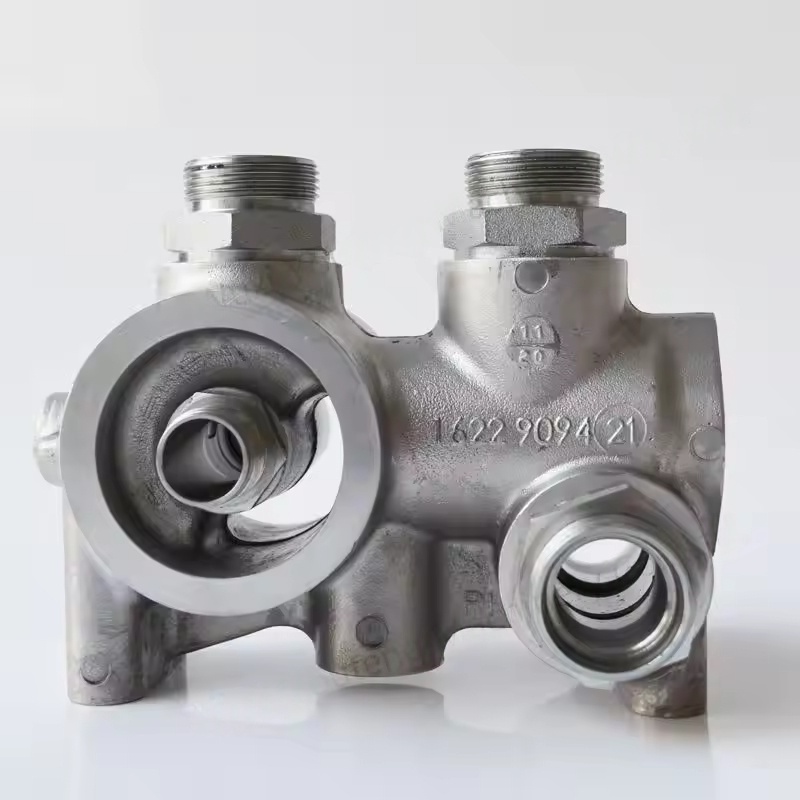

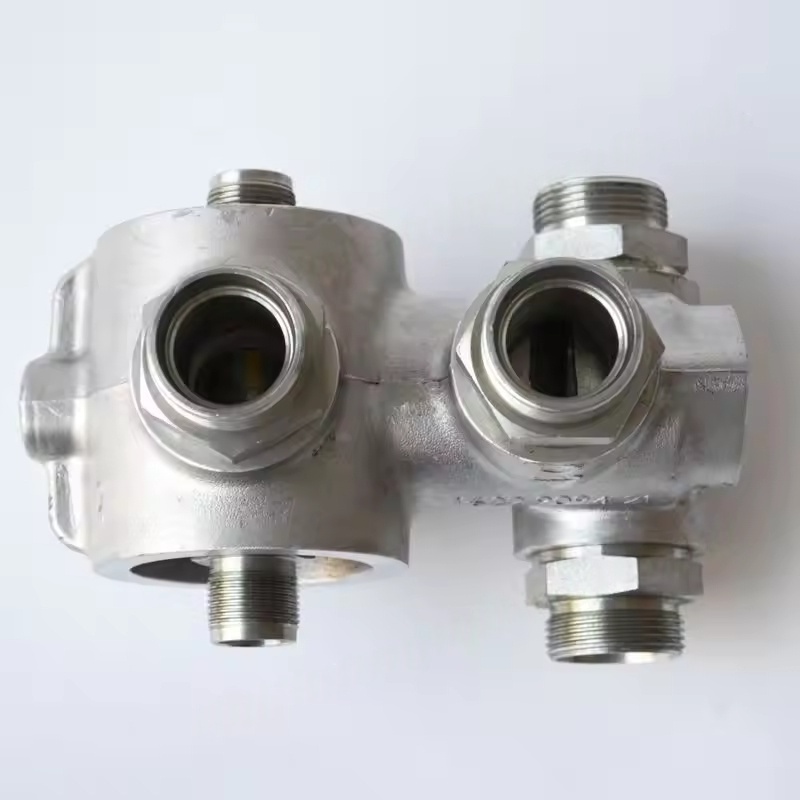

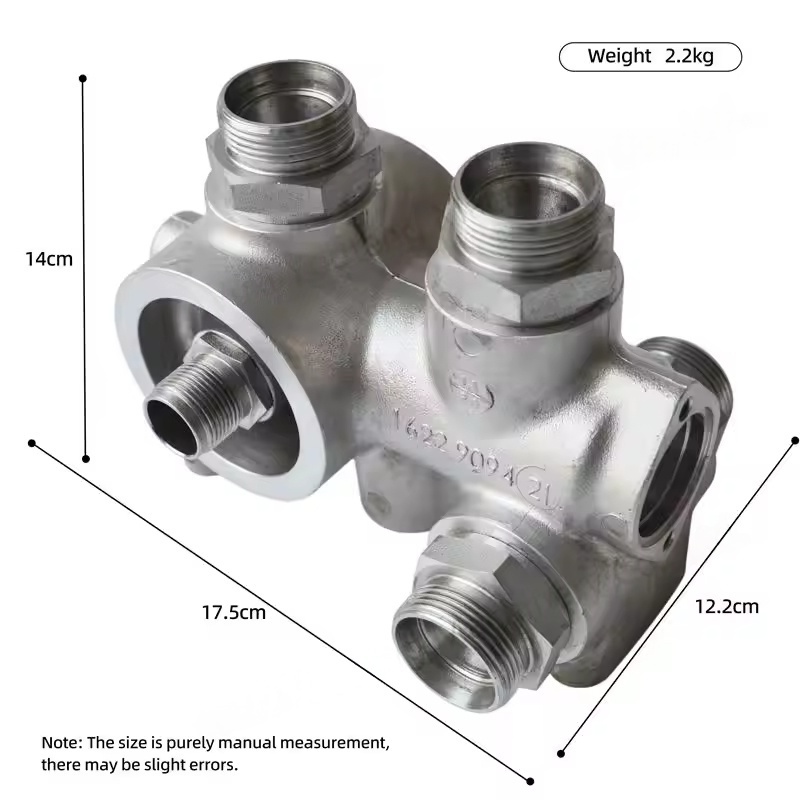

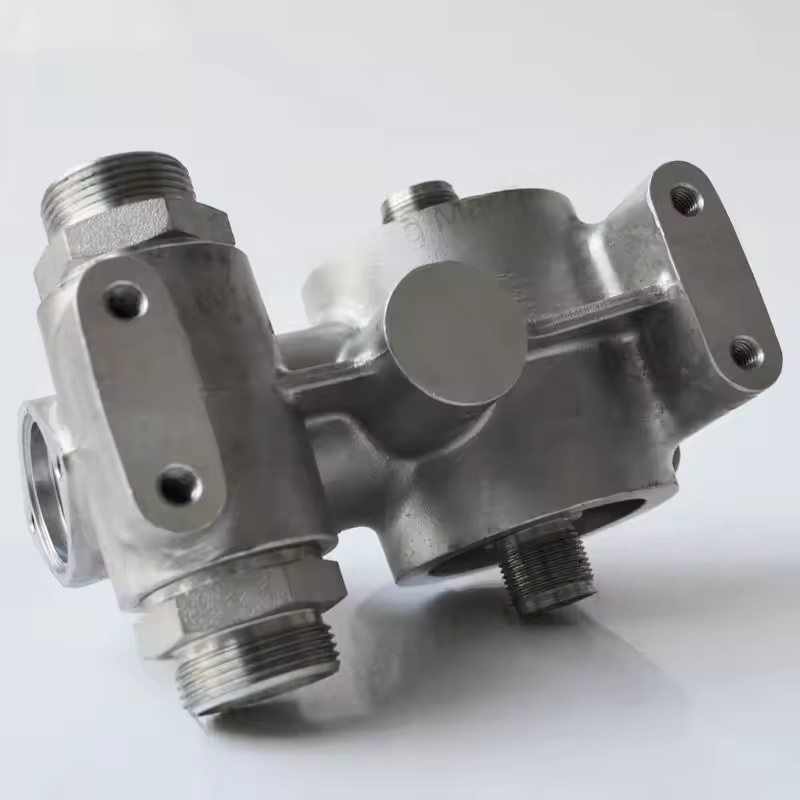

As principais funções do alojamento do filtro de óleo do compressor da ATLAS COPCO
Como transportador de proteção para o elemento do filtro de óleo, ele fornece um espaço de instalação estável para o elemento de filtro, impedindo que o elemento do filtro seja danificado devido a flutuações na pressão do óleo, vibração mecânica, etc.
Ele guia o óleo lubrificante para passar pelo elemento de filtro ao longo do caminho predefinido, garantindo a filtração completa do óleo, mantendo o desempenho de vedação do sistema de filtração e impedindo que o óleo não filtrado entre no circuito de lubrificação.
Ele suporta a pressão de trabalho do sistema, geralmente precisando se adaptar à faixa de pressão do óleo durante a operação do compressor (geralmente 0,5-1,5 MPa, variando por modelo), garantindo a segurança e a estabilidade do processo de filtração.
Estrutura e materiais
Projeto estrutural: principalmente estrutura cilíndrica ou em forma de tanque, equipada com portas de entrada e saída de óleo, base de montagem de elementos de filtro, tampa de vedação (ou tampa final), etc. Alguns modelos têm válvulas de alívio de pressão ou válvulas de desvio. Quando o elemento do filtro está entupido e a diferença de pressão é muito grande, o caminho do óleo de desvio pode ser aberto automaticamente para impedir a perda de óleo do sistema e proteger o compressor.
Seleção de material: geralmente usa ferro fundido de alta resistência, liga de alumínio ou plásticos de engenharia (para modelos específicos de baixa pressão), com a superfície tratada para resistência à corrosão (como eletroplicação, pintura), para suportar a imersão a longo prazo de o óleo lubrificante e a temperatura no sistema (geralmente -10 ° C a acima de 100 ° C), estender-se.
Compatibilidade e especificações
Combina estritamente os modelos das várias séries de compressores da Atlas Copco (como GA, G, SF, etc.). Os alojamentos do filtro de óleo de diferentes modelos têm diferenças de tamanho, especificações da interface (tipo de rosca, diâmetro do tubo) e métodos de instalação e os acessórios correspondentes precisam ser selecionados com base no modelo de compressor específico.
O alojamento original projetado em fábrica é combinado com precisão com o tamanho do elemento do filtro para garantir o desempenho de vedação e evitar vazamentos de óleo ou falha de filtro devido à folga inadequada.
