Funções principais e cenários de trabalho
Proteção de alívio da pressão: Quando o compressor de ar para, despressuriza ou experimenta a sobrepressão, o componente ativa e libera rapidamente rapidamente a pressão residual na unidade principal, separador de óleo ou oleoduto (geralmente reduzido a menos de 1-2 bar), evitando o risco de pessoal entrar em contato com componentes de alta pressão durante a manutenção.
Descarregamento auxiliar: Durante o processo de descarga, ele funciona em conjunto com a válvula de admissão, reduzindo a carga na unidade principal, reduzindo o consumo de energia e estendendo a vida útil do motor.
Cenários aplicáveis: Adequado para os compressores de ar de parafuso de tamanho pequeno e médio (potência que varia de 15 a 160 kW), comumente encontrada em sistemas de tubulação na entrada do tanque de armazenamento de ar, saída do separador de óleo ou na extremidade de escape da unidade principal.
Composição de componentes e características estruturais

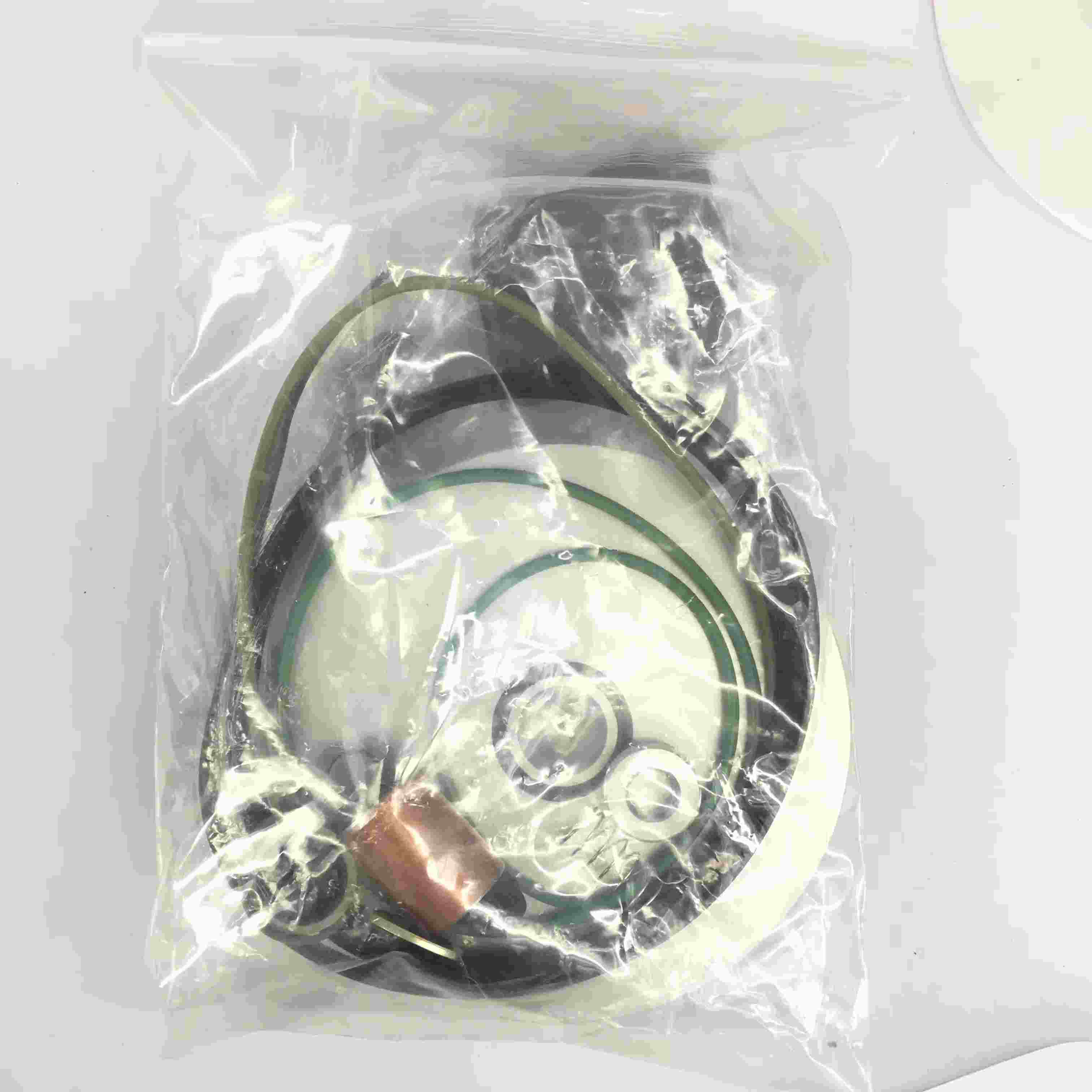

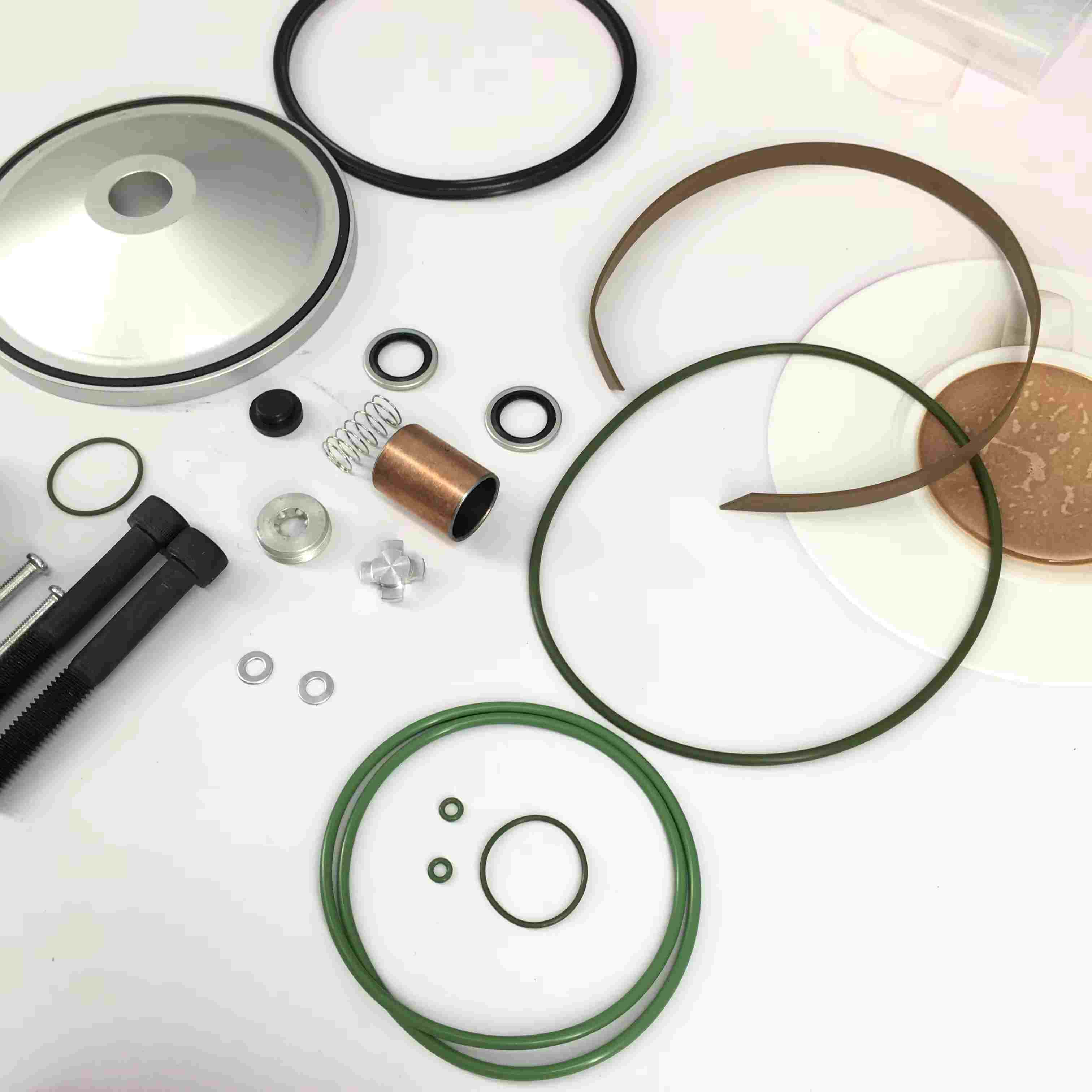

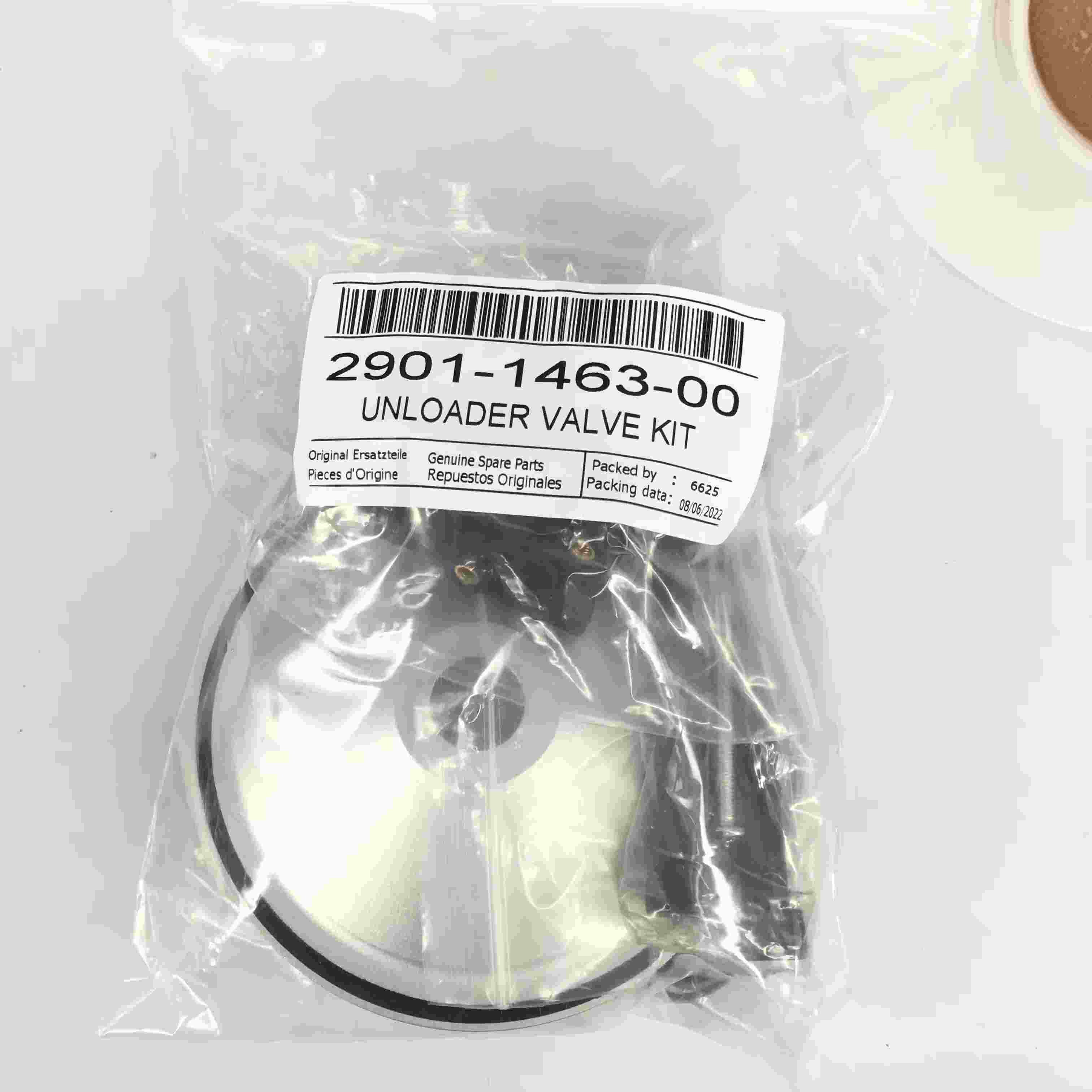

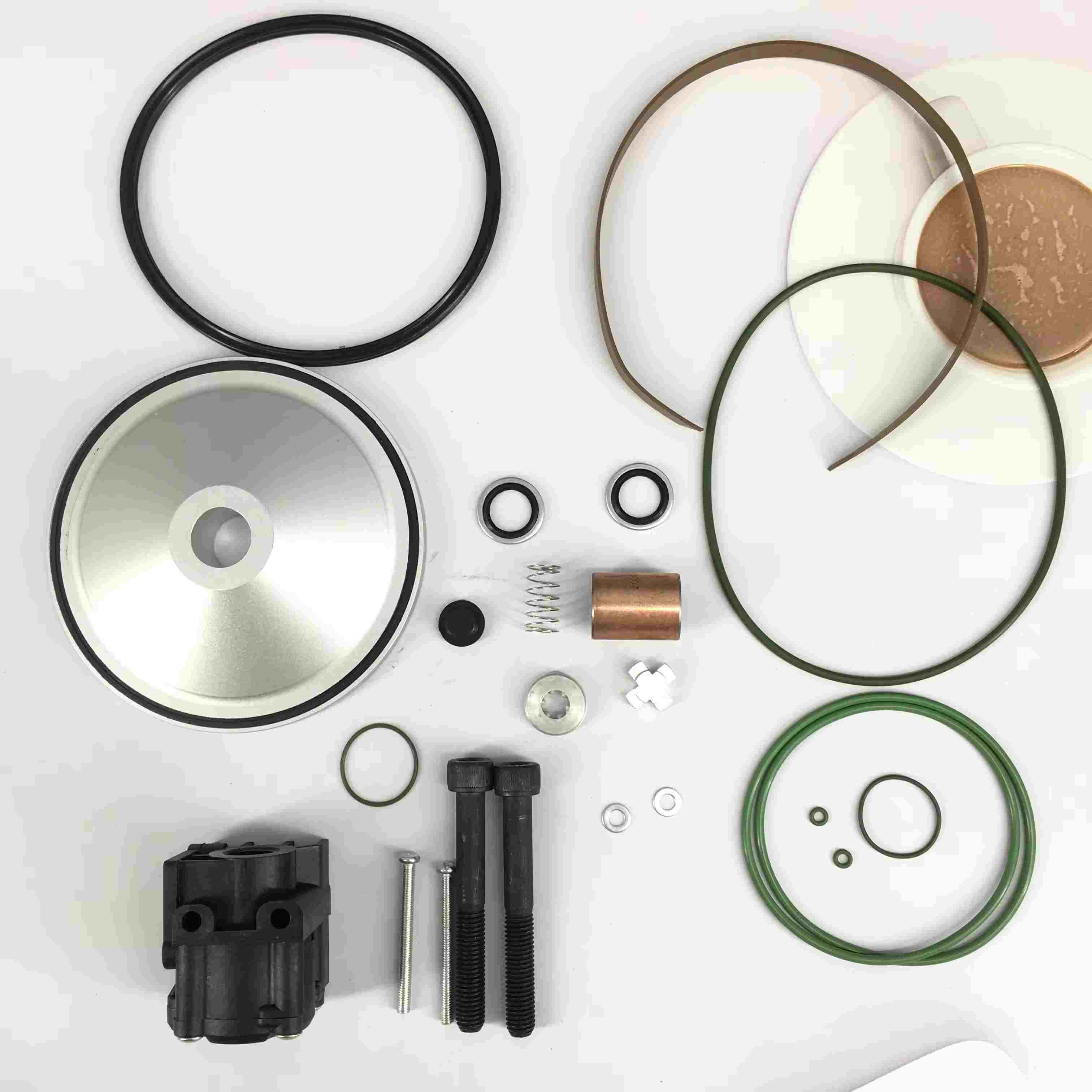

Componentes principais: normalmente incluem o corpo da válvula de alívio de pressão, núcleo da válvula (tipo de pistão ou tipo de diafragma), mola de redefinição, vedações (anel O, assento da válvula), interface de controle (como interface da válvula eletromagnética) e acessórios de instalação (parafusos, juntas). Princípio de trabalho:
Durante a operação normal, a força da mola faz com que o núcleo da válvula feche, mantendo a pressão do sistema.
Quando um sinal de controle (como um comando de desligamento ou sinal do sensor de pressão) é recebido, a válvula eletromagnética ou o mecanismo mecânico atua, fazendo com que o núcleo da válvula se abra e libere a pressão.
Depois que a liberação de pressão é concluída, o núcleo da válvula é redefinido e fechado sob a ação da mola.
Características do material:
O corpo da válvula é feito de ferro fundido ou liga de alumínio (projeto leve), capaz de suportar pressão do sistema (normalmente ≤ 16 bar) e temperatura (≤ 120 ℃).
O núcleo da válvula e a mola são feitos de aço inoxidável, resistentes à corrosão e garantindo operação confiável.
O elemento de vedação é feito de borracha resistente a óleo (como borracha nitrila), adequada para óleo de compressor e ambientes de alta temperatura.
Recursos de compatibilidade dos componentes compatíveis:
Compatibilidade com várias marcas: Projetado com base nas dimensões de instalação da válvula de alívio de pressão padrão dos compressores de parafuso convencional (como roscas de interface G1/2 "e G3/4"), métodos de controle (pneumáticos ou elétricos) e podem ser substituídos diretamente por componentes de fábrica originais sem modificar a tubulação.
Combinação de parâmetros: a pressão de abertura (normalmente 0,5 - 2 bar ajustável) e a taxa de fluxo de alívio da pressão estão próximas às da válvula original da fábrica, garantindo a velocidade de alívio da pressão e a compatibilidade do sistema, evitando alívio de pressão lenta que causa atrasos de desligamento ou relevo rápido de pressão que desencadeia a vibração da tubulação.
Economia e praticidade: o preço é menor que o dos componentes originais da fábrica, e algumas marcas oferecem modelos universais, reduzindo os custos de inventário de peças de reposição, adequadas para a manutenção diária de pequenas empresas de reparo ou usuários de equipamentos.
Precauções de seleção e instalação:
Confirmação de parâmetro:
Combine a pressão de trabalho do compressor de ar (como 10 bar, modelos de 13 bar), especificações da interface (tipo de rosca e tamanho) e método de controle (como controle da válvula eletromagnética de 24V ou controle pneumático).
Confirme o diâmetro da tubulação de alívio de pressão para garantir que o fluxo do componente atenda aos requisitos de alívio de pressão do sistema (evitando o tempo de alívio de pressão longa devido ao fluxo insuficiente).
Especificações de instalação:
Instale de acordo com a indicação de seta no corpo da válvula, garantindo a direção correta da liberação de pressão.
Limpe a interface do tubo, inspecione a superfície de vedação e substitua o novo elemento de vedação (para evitar vazamentos causados por juntas antigas).
O circuito de controle (como a fiação da válvula eletromagnética) precisa ser conectado corretamente para garantir que o sinal desencadeia a ação de alívio da pressão normalmente.
Depuração e teste:
Após a instalação, aciona manualmente a função de alívio da pressão para verificar se a abertura é suave, a vedação é confiável (sem vazamento contínuo).
Teste o tempo de alívio da pressão (normalmente de 3 a 10 segundos, ajustado de acordo com o volume do sistema), garantindo que atenda aos requisitos de segurança do equipamento.
