O material e as características dos tubos de água e óleo dos compressores de ar da ATLAS COPCO:
Tubos de água de resfriamento:
Use principalmente tubos de cobre, tubos de aço sem costura ou tubos de PVC de nível de alimento. Algumas unidades em larga escala usam tubos de aço inoxidável (304 material). Eles têm resistência à corrosão (adequados para o resfriamento da qualidade da água) e boa condutividade térmica.
A resistência à pressão corresponde à pressão do sistema de resfriamento (geralmente de 1 a 3 bar). A espessura da parede é projetada de acordo com o diâmetro do tubo e a pressão para evitar ruptura devido a flutuações da pressão da água.

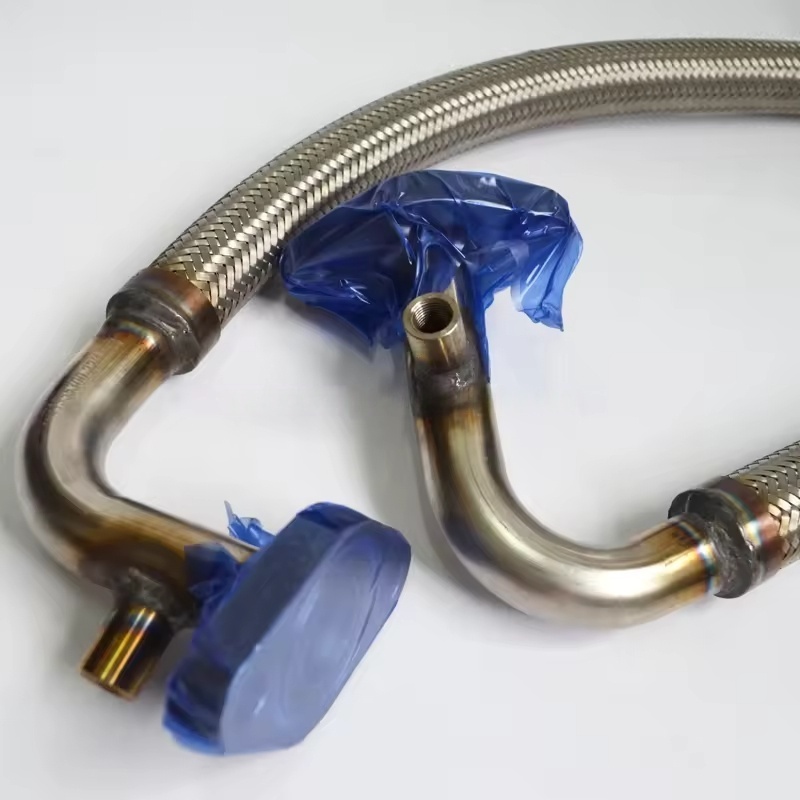

Tubos de óleo:
Use principalmente tubos de aço sem costura (aço carbono ou aço inoxidável), tubos de borracha de alta pressão (com reforço da camada de tecido) ou tubos de nylon. Eles precisam suportar a imersão a longo prazo em óleo lubrificante e uma certa temperatura (80-120 ℃).
A resistência à pressão do oleoduto lubrificante atende aos requisitos de pressão (geralmente de 2 a 10 bar, específicos para diferentes modelos e locais). Os tubos de borracha precisam ter resistência ao óleo (geralmente material NBR ou FKM como camada interna).
Especificações e compatibilidade
Diâmetro do tubo: projetado de acordo com os requisitos de fluxo. O diâmetro dos tubos de água de resfriamento geralmente é DN10-DN50 (como φ12mm, φ16mm, φ25mm, etc.), enquanto o diâmetro dos tubos de óleo é menor (como φ6mm, φ8mm, φ10mm, etc.). O tamanho específico é determinado pelo modelo (como série GA, série G, série ZT) e localização (como a entrada de óleo da unidade principal, a entrada e a saída do refrigerador de óleo).
Método de conexão: comumente usados são conexões rosqueadas (roscas NPT ou G), conexões de flange (para diâmetros de tubo grandes) ou conectores rápidos (para tubos de borracha/tubos de nylon). Algumas rotas de tubo são fixadas por grampos de tubo para reduzir o afrouxamento induzido por vibração da interface.
Locais de aplicativos:
Tubos de água de resfriamento: distribuídos principalmente em refrigeradores de água (entrada e saída), bombas de água, válvulas de controle de temperatura, tubos de conexão de torres de resfriamento, etc., responsáveis pelo transporte do meio de resfriamento para os componentes que requerem dissipação de calor (como separadores de óleo, corpos de cilindros, etc.).
Tubos de óleo: conectados entre o tanque de óleo, filtro de óleo, refrigerador de óleo, entrada de óleo da unidade principal, válvula de regulação da pressão do óleo, etc., formando um caminho de circulação de óleo.
Precauções de manutenção e reposição:
Inspeção regular: verifique regularmente a corrosão, o desgaste e o vazamento (especialmente nas peças da interface). Os tubos de borracha precisam verificar o envelhecimento, a rachadura e a protuberância. Substitua quaisquer problemas encontrados em tempo hábil.
Requisitos de reposição:
Ao substituir, use tubos da mesma especificação que o original (diâmetro do tubo, material, nível de resistência à pressão) para garantir a correspondência de fluxo e pressão.
Depois de cortar os tubos de metal, limpe as rebarbas para evitar impurezas que entram no sistema; As juntas do tubo de borracha precisam ser firmemente presas para evitar o desapego.
O layout do tubo deve evitar dobrar ou estresse excessivo, e o espaçamento dos grampos do tubo deve ser razoável para reduzir a vibração e o desgaste.
Vantagens das peças originais da fábrica: a precisão do tamanho, o desempenho material dos tubos originais de água e óleo da fábrica são totalmente combinados com o projeto da unidade, especialmente em áreas de alta pressão e alta temperatura, garantindo confiabilidade operacional a longo prazo e reduzindo os riscos de vazamento.
