1. Princípio de função e trabalho
Controle automático de nível de líquido: Na área de coleta de condensado do separador de gás de petróleo ou tanque de armazenamento de gás, a válvula de flutuação esférica, através do movimento do flutuador com a mudança do nível de líquido, aciona o núcleo da válvula para abrir e fechar, controlando automaticamente a descarga ou reabastecimento do meio (como condensado, óleo lubrificante).
Anti-refluxo e vedação: a estrutura esférica combinada com o assento de vedação pode interromper rapidamente ou conectar o caminho do fluxo, impedindo o refluxo do meio e, ao mesmo tempo, garantindo o desempenho de vedação no estado fechado, evitando o vazamento de ar comprimido.
Função de proteção: no tanque de separação de gás de óleo, pode impedir que o compressor funcione sem óleo devido ao baixo nível de óleo ou ao problema do óleo de transporte de ar comprimido devido ao alto nível de óleo.
2. Estrutura e características do material

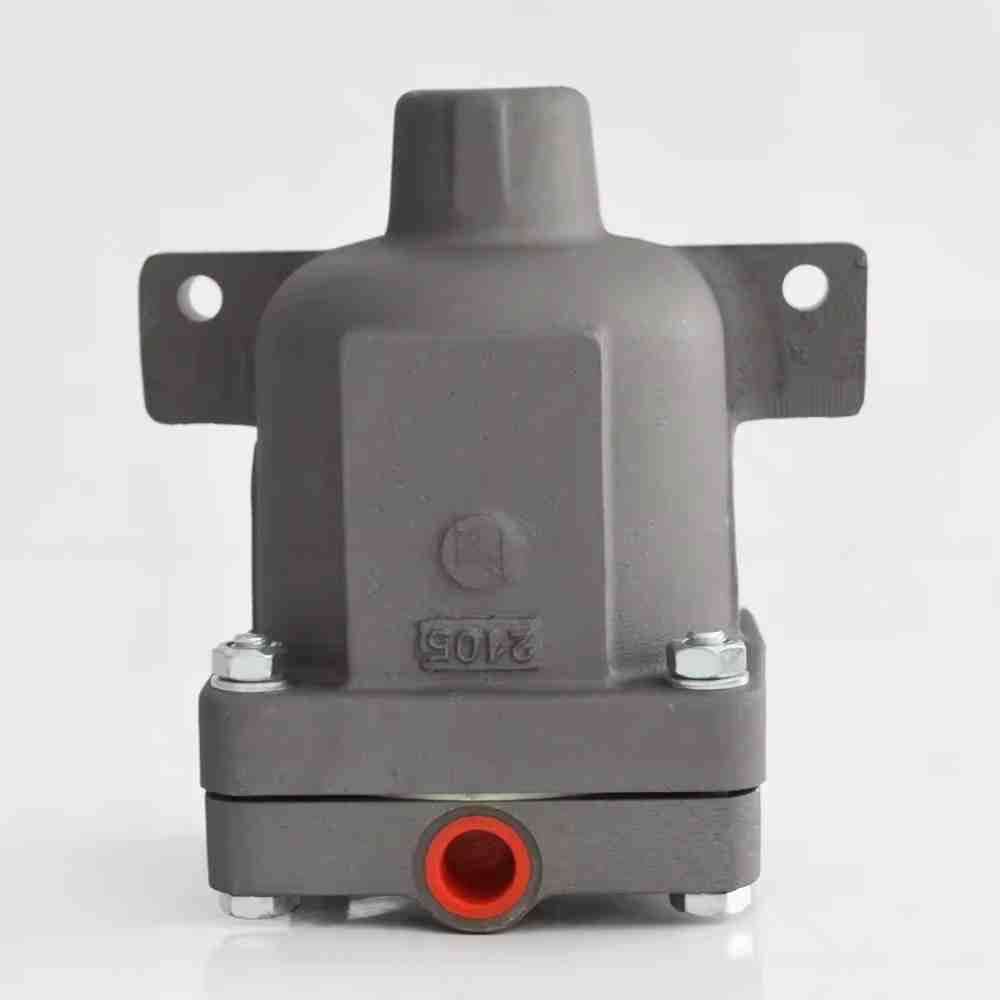

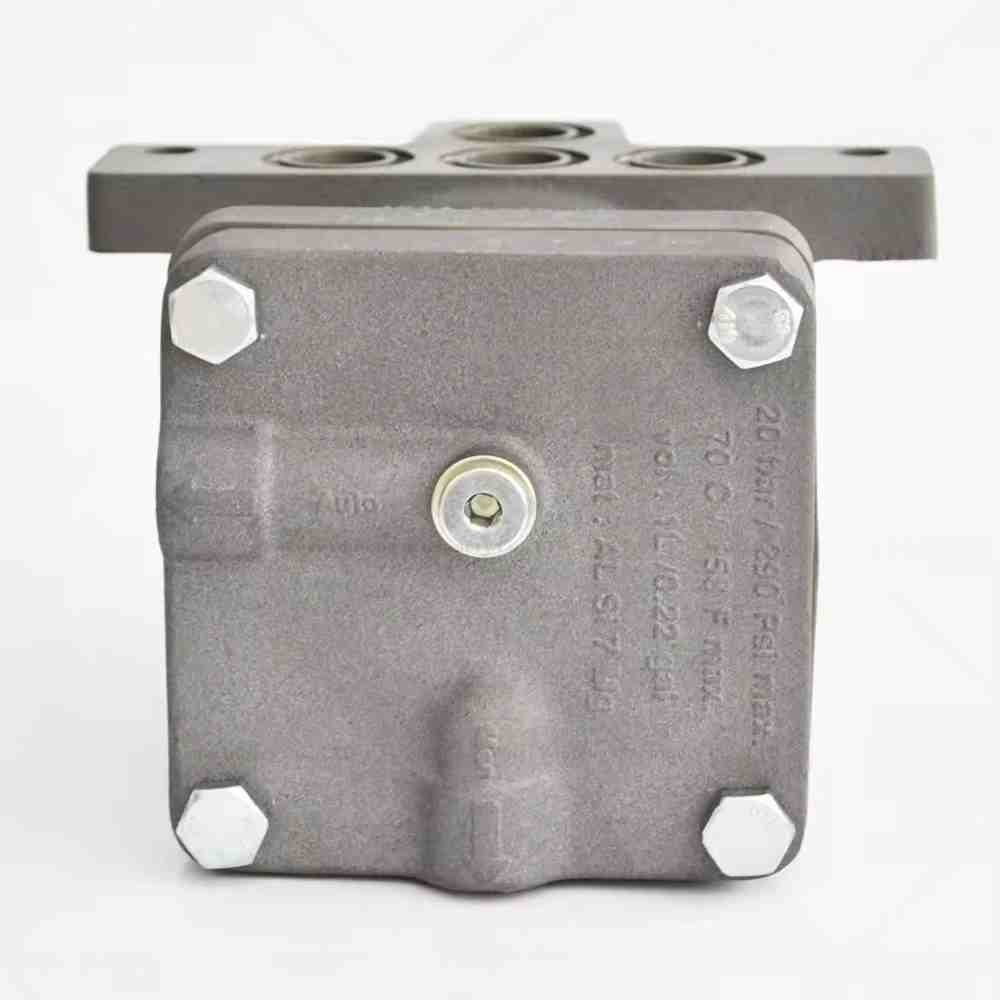

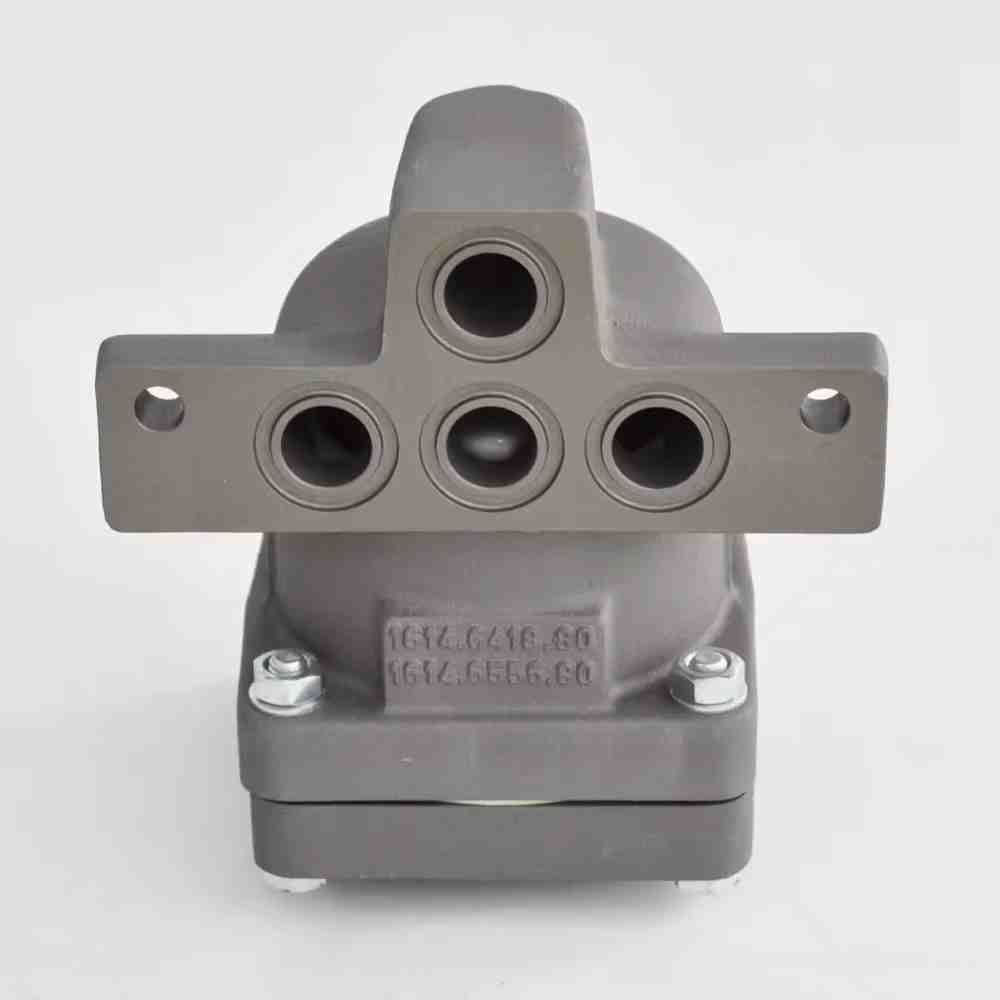

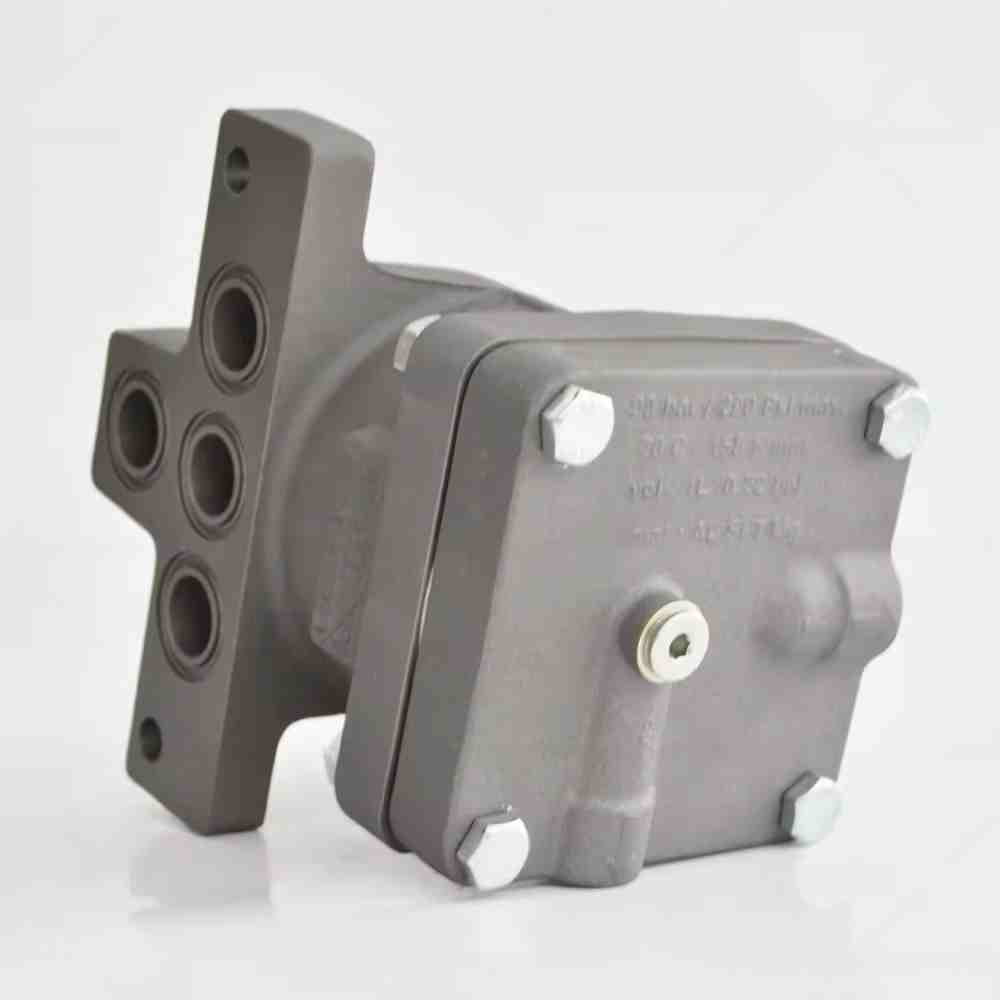

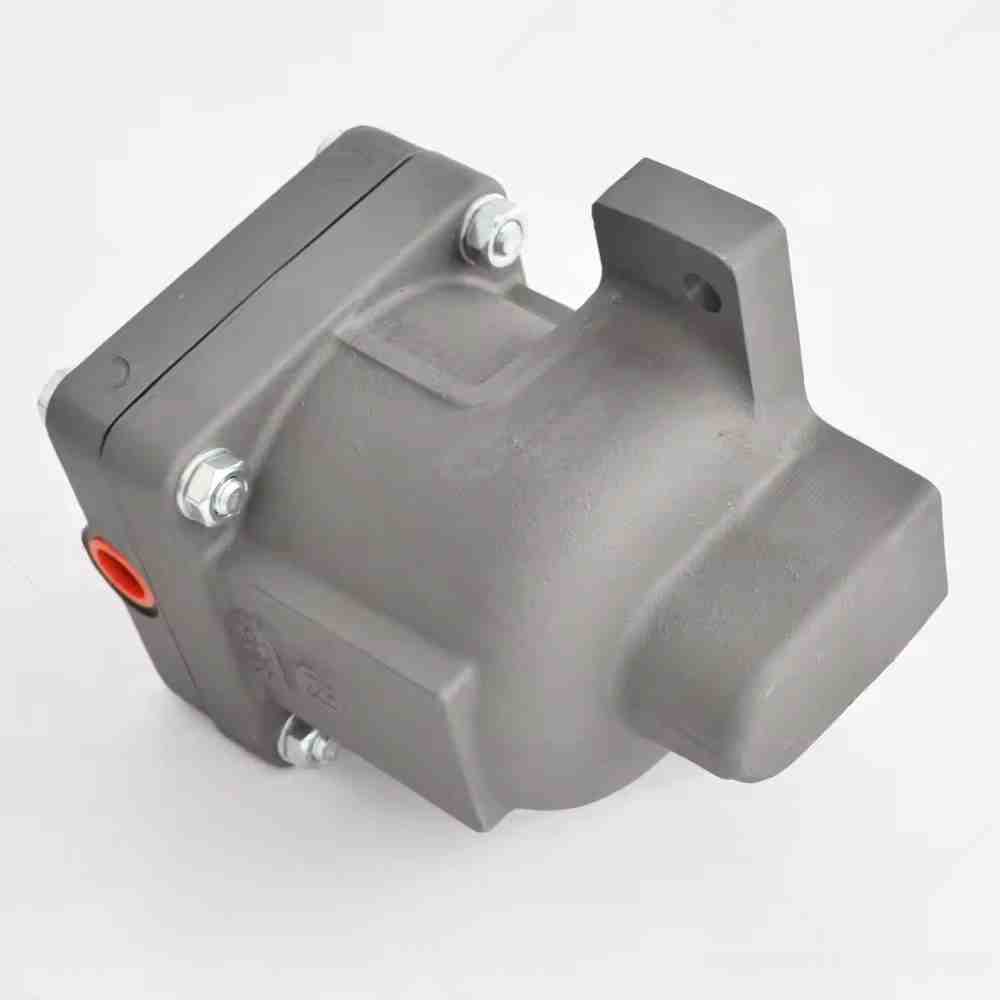

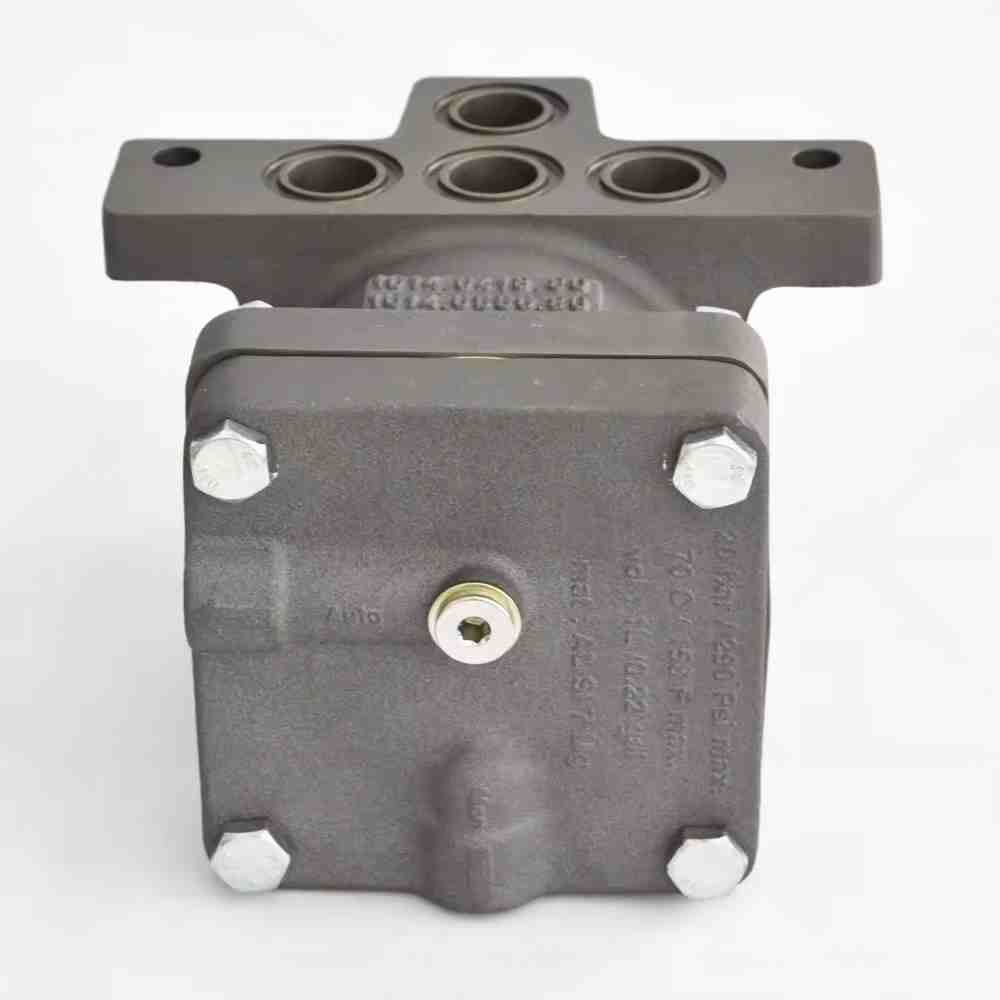

Componentes do núcleo: composto por uma flutuação (esfera oca), haste de conexão, núcleo da válvula (esfera), sede da válvula e corpo da válvula, alcançando o controle automático através da ligação mecânica.
Seleção de material:
O corpo de flutuação e válvula usam principalmente materiais resistentes à corrosão, como latão, aço inoxidável (304 ou 316), adequados para a possível presença de névoa de óleo, umidade e impurezas no ar comprimido.
Peças de vedação: geralmente feitas de borracha nitrila ou fluororber, garantindo o desempenho e a durabilidade de vedação sob condições de alta temperatura (80-120 ℃) e pressão.
Pressão de adaptação: Dependendo do modelo do compressor, ele pode suportar uma pressão de trabalho de 0,6-1,6MPa, atendendo às condições de trabalho de vários compressores industriais.
3. Cenários de aplicação comuns
Drenagem do separador de gases de óleo: drene automaticamente o condensado na parte inferior do separador, evitando o vazamento de ar comprimido ou óleo lubrificante.
Controle do nível do líquido do tanque de óleo: No sistema de reabastecimento de óleo lubrificante, controle o nível do líquido do tanque de óleo dentro de uma faixa razoável para evitar transbordamento ou falta de óleo.
Drenagem do tanque de armazenamento de gás: usado para descarregar automaticamente o condensado acumulado na parte inferior do tanque de armazenamento de gás, reduzindo o impacto da umidade na qualidade do ar comprimido.
Compressores de ar para parafuso da série GA, compressores de ar de parafuso da série GX e alguns sistemas auxiliares dos compressores fixos.
4. Dicas de manutenção e substituição
Falhas e inspeção comuns:
Preso: devido ao acúmulo de impurezas e escala, o núcleo de flutuação ou válvula fica preso, manifestado como baixa drenagem ou vazamento contínuo, exigindo desmontagem e limpeza regulares.
Falha de vedação: envelhecimento ou desgaste das peças de vedação levam a vazamentos, exigindo a substituição das peças de vedação.
Danos na flutuação: as rachaduras na bóia e ficam encharcadas, perdendo flutuabilidade, fazendo com que a válvula não opere normalmente, exigindo substituição geral.
Precauções de reposição:
Priorize o uso das válvulas flutuantes esféricas originais da ATLAS COPCO para garantir o tamanho da interface (como especificação de encadeamento, diâmetro) e parâmetros das condições de trabalho correspondem ao equipamento.
Antes da instalação, limpe o pipeline de conexão para remover impurezas; Preste atenção à indicação da direção do fluxo (alguns modelos têm requisitos direcionais), evitando a instalação na direção errada.
Após a substituição, teste o efeito de controle do nível do líquido para garantir a abertura e o fechamento precisos dentro da faixa normal de nível de líquido.
Manutenção regular: é recomendável inspecionar uma vez a cada 6 a 12 meses, limpar os componentes e substituir peças de vedação envelhecidas, especialmente em ambientes de alta umidade, o ciclo de manutenção deve ser reduzido.
