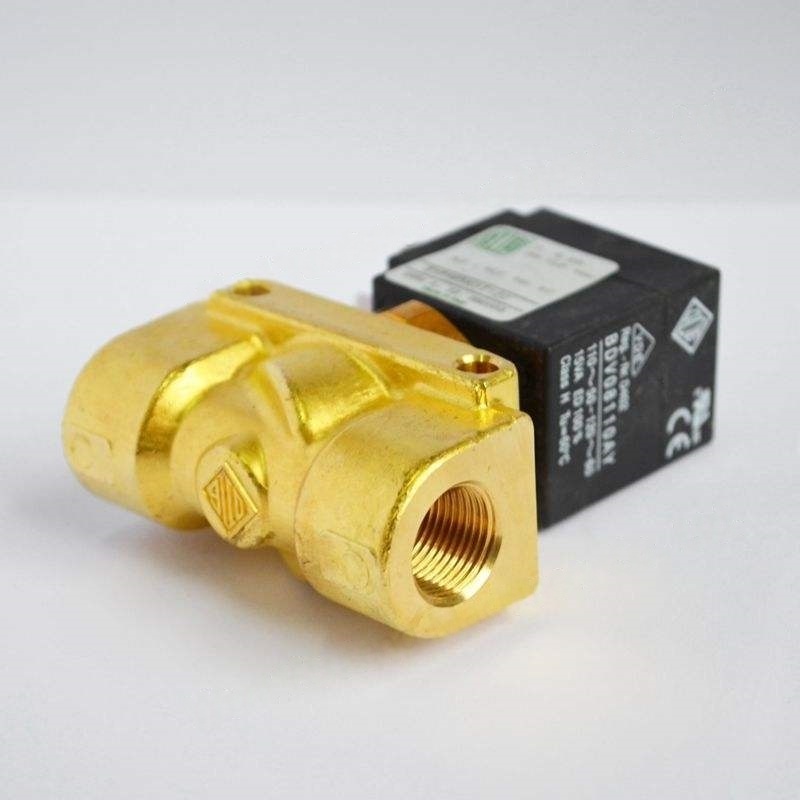

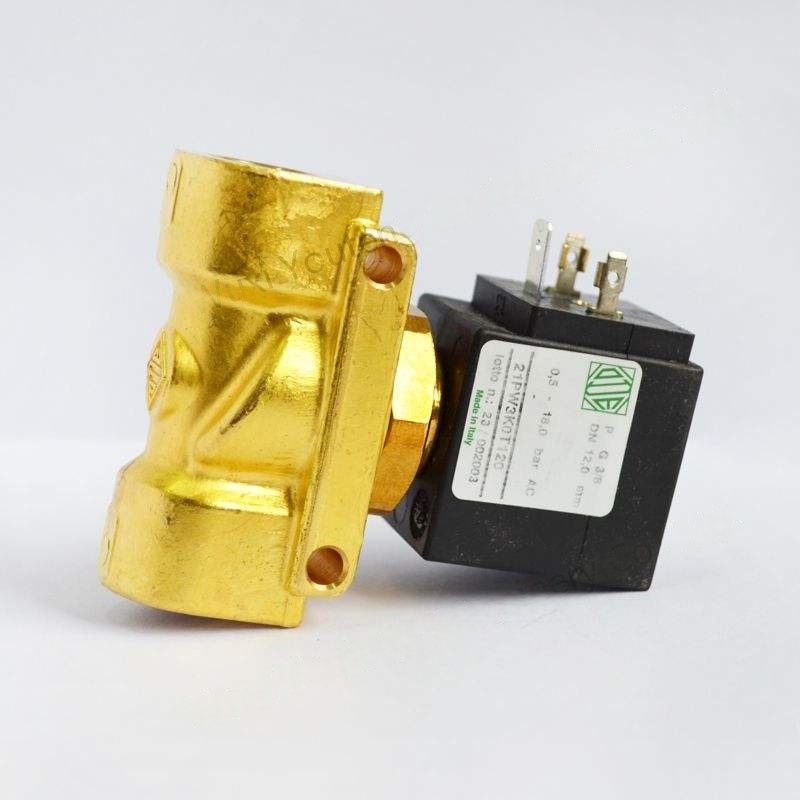

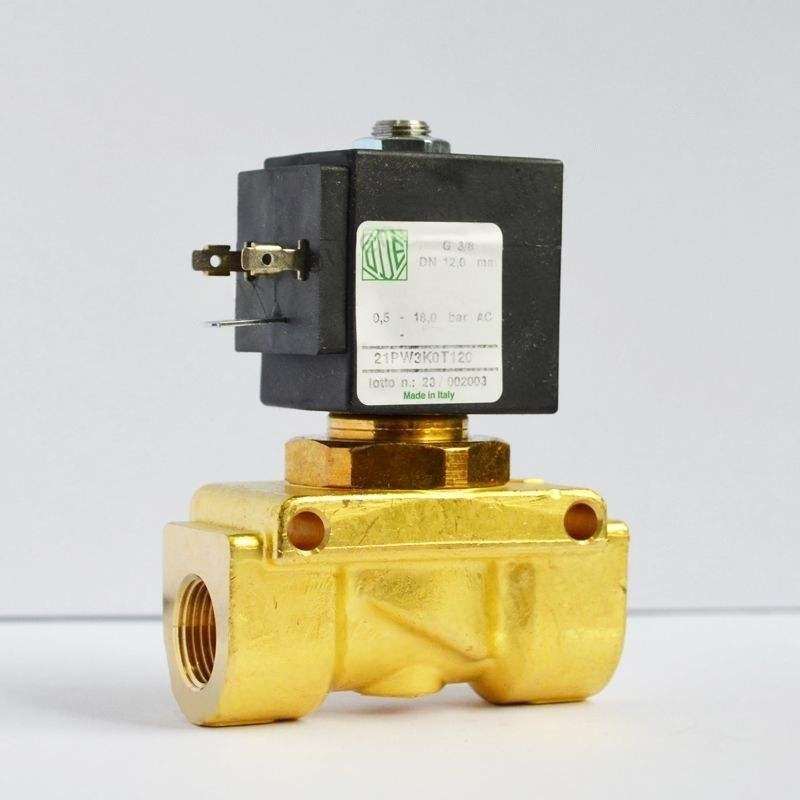

ATLAS COPCO Inverter Solenóide Válvula GA37VSD Modelo 1089058009 Para compressores industriais

Principais funções e propósitos

Regulação de pressão dinâmica

O compressor de ar de frequência variável ajusta a velocidade do motor em tempo real de acordo com a demanda na extremidade que consome o gás, enquanto a válvula solenóide de frequência variável responde de forma síncrona aos sinais do sistema de controle. Ao regular o volume de entrada (como controlar o grau de abertura da válvula de admissão) e o volume de óleo de retorno, a pressão do sistema é sempre mantida dentro da faixa de conjunto, evitando flutuações de pressão causadas por variações de carga.

Comutação de carregamento / descarregamento

Quando a demanda de gás muda, a válvula solenóide recebe instruções do controlador de frequência variável e troca rapidamente o status da válvula:

Ao carregar, o canal de admissão é aberto para permitir que o ar entre na câmara de compressão;

Ao descarregar, o canal de admissão ou ventilação está fechado, reduzindo o consumo desnecessário de energia.

Controle auxiliar para separação de gases de petróleo

Em compressores de ar de frequência variável do tipo parafuso, algumas válvulas solenóides são usadas para controlar o fluxo de óleo retorno do separador de gases de óleo para garantir que a circulação de óleo lubrificante corresponda ao processo de compressão, melhorando a eficiência da separação de gases de petróleo.

Link de segurança

Vinculado a sensores de pressão, sensores de temperatura, etc., quando condições anormais, como sobrepressão ou superfície, ocorrem no sistema, a válvula solenóide pode responder rapidamente cortando a ingestão ou abrindo a válvula de alívio para proteger a segurança do equipamento.

Estrutura e recursos

Resposta rápida: Utilizando o acionamento eletromagnético de alta frequência, o tempo de comutação da válvula é curto (geralmente na faixa de milissegundos), capaz de atender aos requisitos de regulação rápida de velocidade do sistema de frequência variável.

Resistente ao meio: O material do corpo da válvula é principalmente de cobre ou aço inoxidável, e os componentes de vedação usam borracha resistente a óleo e de alta temperatura (como borracha nitrila, fluororber), capaz de se adaptar ao ambiente de trabalho da mistura de gases de óleo no compressor de ar.

Adaptabilidade: as especificações de tensão são principalmente DC24V (compatíveis com o controlador de frequência variável), o tamanho da interface é projetado de acordo com o modelo de compressor de ar para garantir uma conexão selada com o sistema de tubulação.

Projeto de baixo consumo de energia: alguns adotam bobinas de economia de energia para reduzir o consumo de energia durante a potência a longo prazo, consistente com o conceito de economia de energia do sistema de frequência variável.

Falhas e manutenção comuns

Preso ou com defeito

Razões: Oil e impurezas no ar comprimido aderem ao núcleo da válvula ou à sede da válvula, fazendo com que a válvula falhe em abrir ou fechar normalmente; envelhecimento da bobina ou fiação solta.

Tratamento: Desmonte e limpe o núcleo da válvula e o assento da válvula, remova as impurezas; Verifique o valor de resistência da bobina (normalmente deve estar dentro da faixa nominal), repare a fiação ou substitua a bobina.

Vazamento

Razões: os componentes de vedação se desgastam ou envelhecem, ou as superfícies de vedação do núcleo da válvula e o assento da válvula são arranhadas.

Tratamento: Substitua os componentes de vedação resistente ao óleo, moem e reparam a superfície de vedação (em casos graves, substitua o corpo da válvula).

Atraso da resposta

Razões: Tensão instável da fonte de alimentação ou fadiga da mola interna no corpo da válvula.

Tratamento: verifique a linha de alimentação para garantir que a tensão atenda aos requisitos; Substitua a mola envelhecida.
