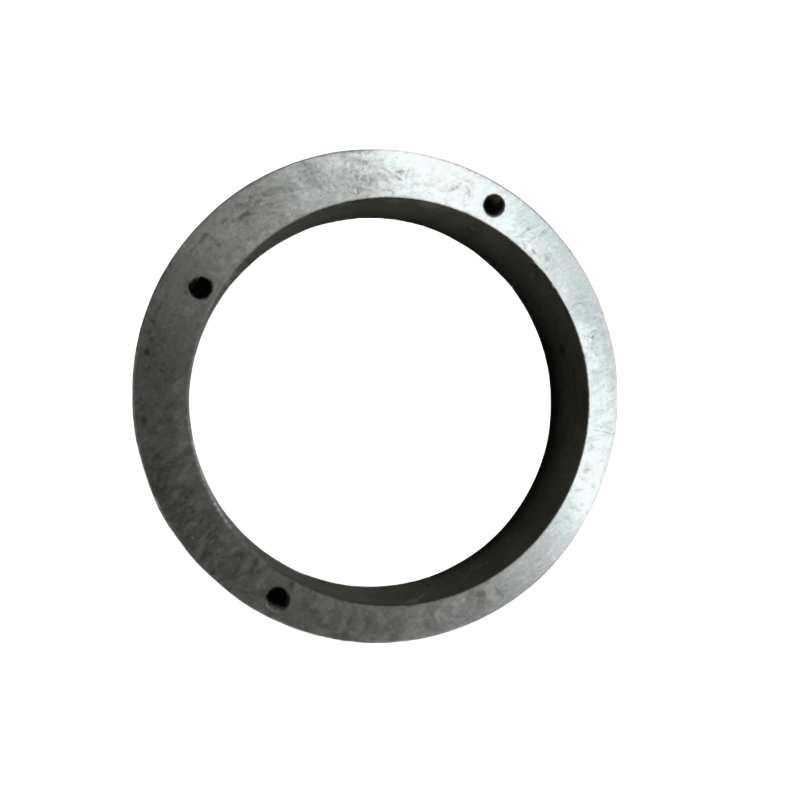

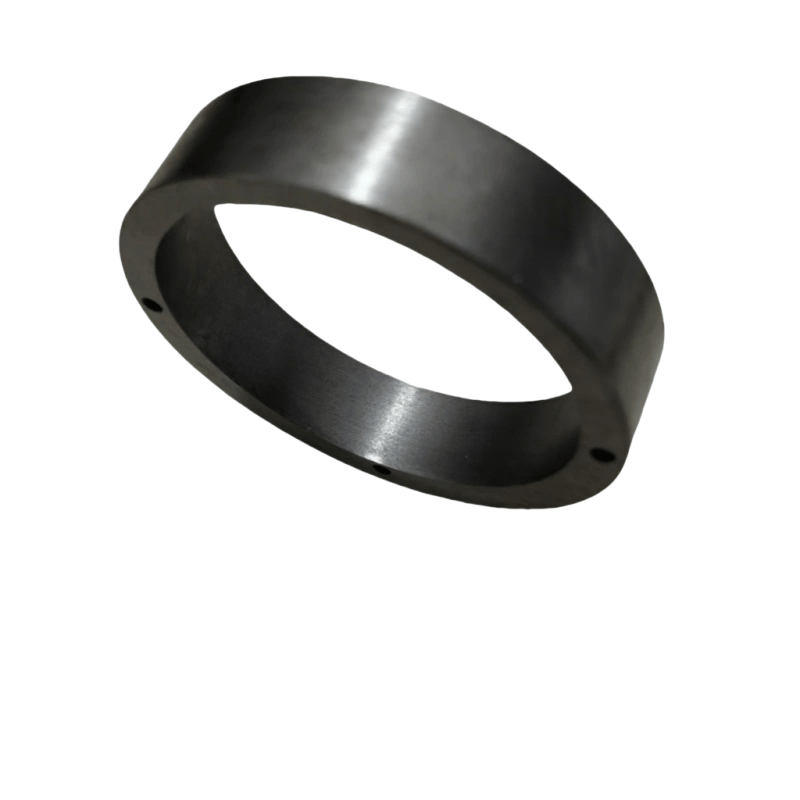

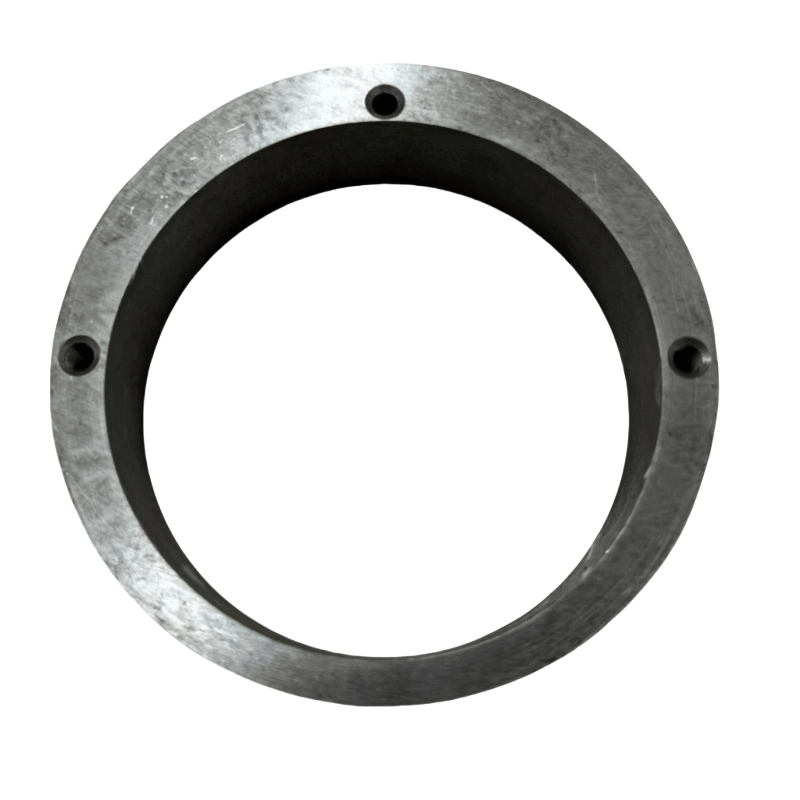

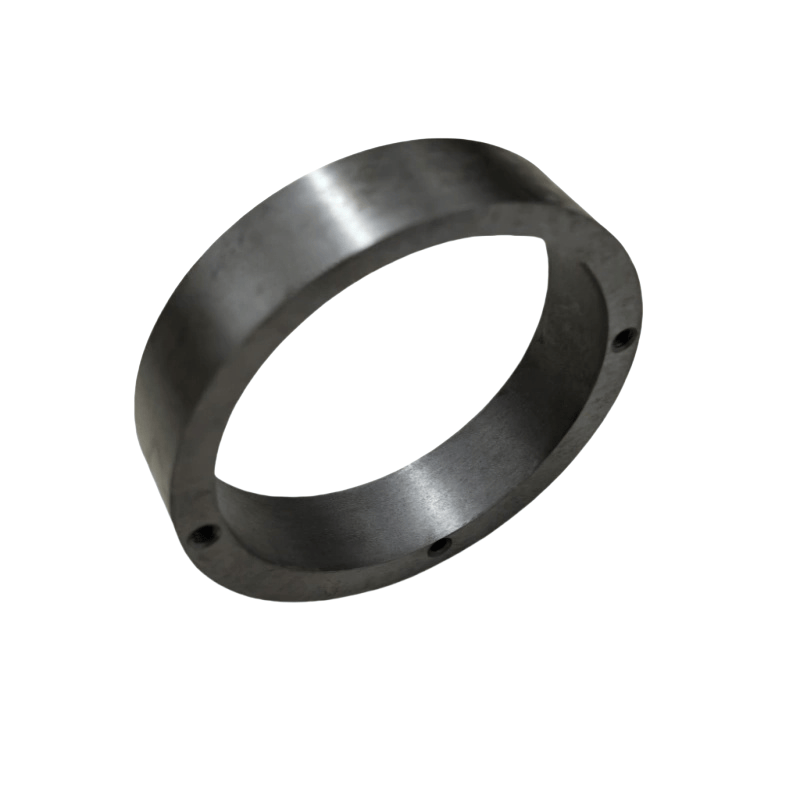

Peças do compressor de ar da ATLAS COPCO 1621578300 anel excêntrico

Funções principais do anel excêntrico da Atlas Copco

Peças especiais de vedação: Nas superfícies articulares não circulares do compressor de ar (como os pontos de conexão não circular entre o corpo do cilindro e a cobertura final e os pontos de conexão das cavidades irregulares), os anéis em forma de especial preencherem as lacunas e alcançam a vedação combinando com precisão com as superfícies de contato, a prevenção de vazamentos de gases ou óleo.

Posicionamento e limite precisos: nas posições especiais de instalação de componentes como rotores, rolamentos e pistões, os anéis em forma especial podem limitar o deslocamento axial ou radial dos componentes, garantindo seu movimento dentro da faixa projetada e evitando interferências com outras peças.

Tampão e absorção de choque: alguns anéis de formato especial do material elástico (como materiais de borracha ou compósito) podem absorver a vibração e o choque durante a operação do componente, reduzindo o ruído e o desgaste e protegendo as peças de acasalamento de precisão.

Orientador e suporte: Nas trajetórias não padrão de componentes de movimento alternativo, como pistões e controles deslizantes, os anéis em forma especial podem fornecer funções orientadoras estáveis, garantindo a precisão e a suavidade do movimento.

Tipos comuns e cenários de aplicação

Selando anéis em forma de especial

Estrutura: A seção transversal é principalmente formas trapezoidais, em forma de cunha ou irregulares com os lábios, e os materiais geralmente são de borracha resistente a óleo, politetrafluoroetileno (PTFE) ou materiais compósitos revestidos com metal.

Aplicação: Grooves de vedação em forma especial na cobertura final do compressor de ar do parafuso, superfícies articulares não circulares entre a tampa do cilindro e o corpo do cilindro do compressor de ar do tipo pistão, interfaces especiais do separador de óleo, etc.

Recursos: A forma é completamente combinada com a ranhura de vedação, alcançando a vedação através da deformação da compressão, adequada para superfícies de vedação fora do padrão.

Posicionamento de anéis em forma especial

Estrutura: principalmente feita de metal (como aço carbono, aço inoxidável), a seção transversal pode ser em forma de L, em forma de T ou escalonada, com tolerâncias dimensionais precisas.

Aplicação: Posicionamento axial do rotor de parafuso duplo, ajuste de lacunas do assento e caixa do rolamento, separação de componentes no cárter, etc.

Características: boa rigidez, alta precisão dimensional (tolerância geralmente ≤ ± 0,02 mm), garantindo a precisão da posição relativa dos componentes.

Anéis em forma de especial

Estrutura: feita de materiais elásticos (como borracha nitrila, poliuretano), a seção transversal pode ser oca ou ter ranhuras, com uma certa capacidade de compressão.

Aplicação: Áreas de buffer entre placas de válvula e assentos da válvula, entre a tampa do pistão e o cilindro, pontos de conexão dos componentes propensos a vibração.

Recursos: pode absorver a energia de impacto, reduzir o contato difícil entre as peças metálicas e reduzir o ruído e o desgaste.

Guiar anéis em forma de especial

Estrutura: Feito de materiais resistentes ao desgaste (como liga de cobre, ferro fundido infiltrado em grafite), o orifício interno ou o círculo externo é de formas não padrão (como elíptica, em forma de anel com slots-chave).

APLICAÇÃO: Motivo recíproco orientação de pistões em forma de especial, partes de suporte de eixos excêntricos, etc.

Características: baixo coeficiente de atrito, boa resistência ao desgaste, garantindo a suavidade de trajetórias de movimento fora do padrão.

Parâmetros principais e materiais

Parâmetros principais:

Dimensões da forma: devem ser completamente correspondidas com a cavidade ou ranhura da posição de instalação, incluindo as dimensões da seção transversal em forma de especial (como comprimento, largura, ângulo etc.).

Precisão da tolerância: especialmente a tolerância dimensional e a tolerância à posição da forma das superfícies de acasalamento (como paralelismo, perpendicularidade), que afetam diretamente o efeito de vedação ou posicionamento.

Desempenho de trabalho: selecione o material apropriado com base nos requisitos das condições de trabalho (por exemplo, -20 ℃ ~ 150 ℃ Comum, resistência à pressão 0,7 ~ 2MPa, resistência ao desgaste, etc.).

Materiais comuns:

Materiais de metal: aço carbono (para posicionamento), aço inoxidável (para resistência à corrosão), liga de cobre (para orientação resistente ao desgaste), adequada para cenários de alta resistência e alta precisão.

Materiais não metálicos: borracha resistente a óleo (para vedação, tamponamento), politetrafluoroetileno (para vedação de baixo atrito), materiais compostos (como metal + composto de borracha, combinação de rigidez e elasticidade).

Pontos de instalação

Precauções de instalação:

A posição de instalação do anel em forma de especial é única e deve ser posicionada estritamente de acordo com o desenho da assembléia para evitar erros ou desalinhamento de instalação (alguns anéis em forma especial têm direcionalidade).

Antes da instalação, limpe as rebarbas e impurezas nas superfícies de acasalamento. Para anéis elásticos em forma especial, evite usar ferramentas nítidas para agarrar e causar arranhões ou lágrimas. Para anéis de forma especial de metal, deve-se prestar atenção à folga entre eles. Se eles estiverem muito apertados, isso pode causar dificuldades de montagem ou interrupção do componente; Se estiverem muito soltos, isso afetará a precisão do posicionamento.
