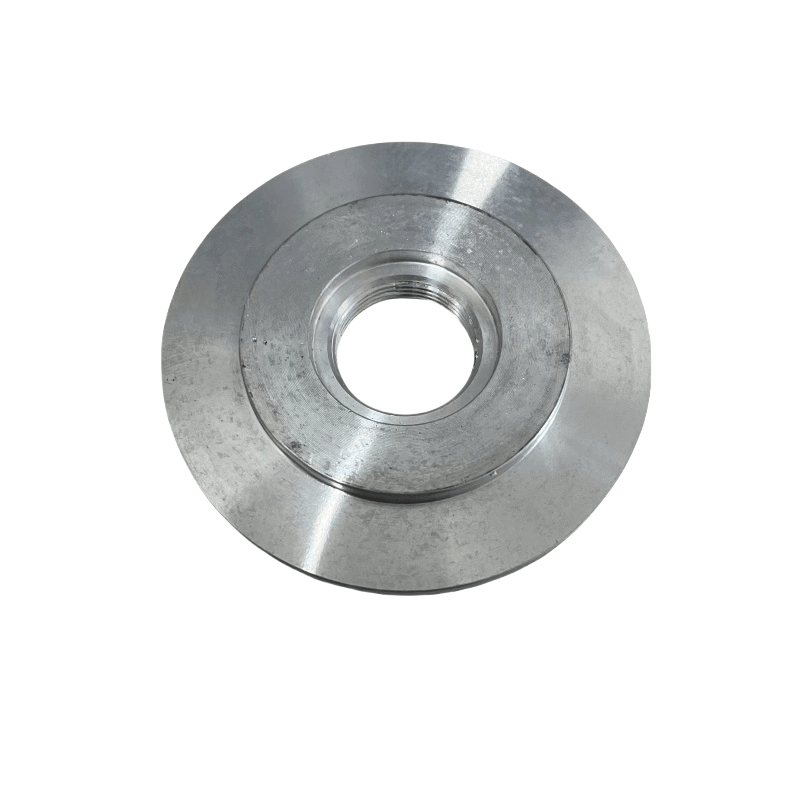

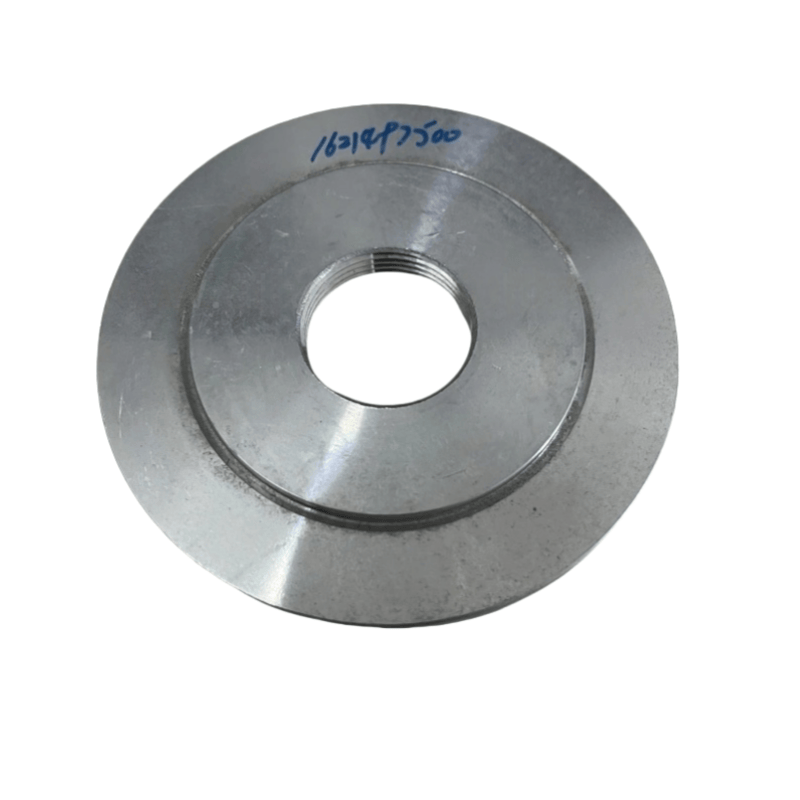

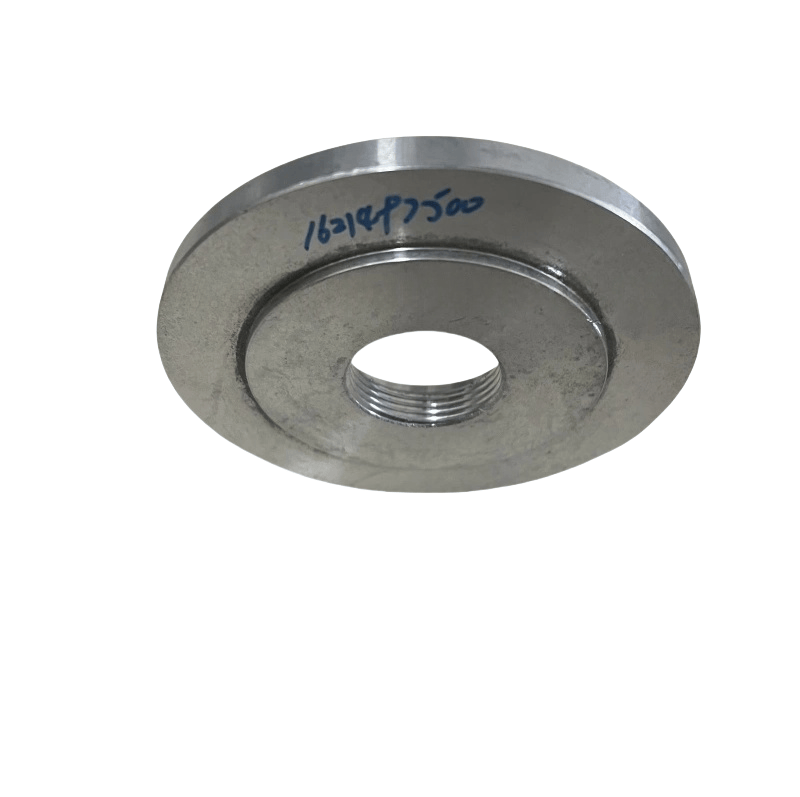

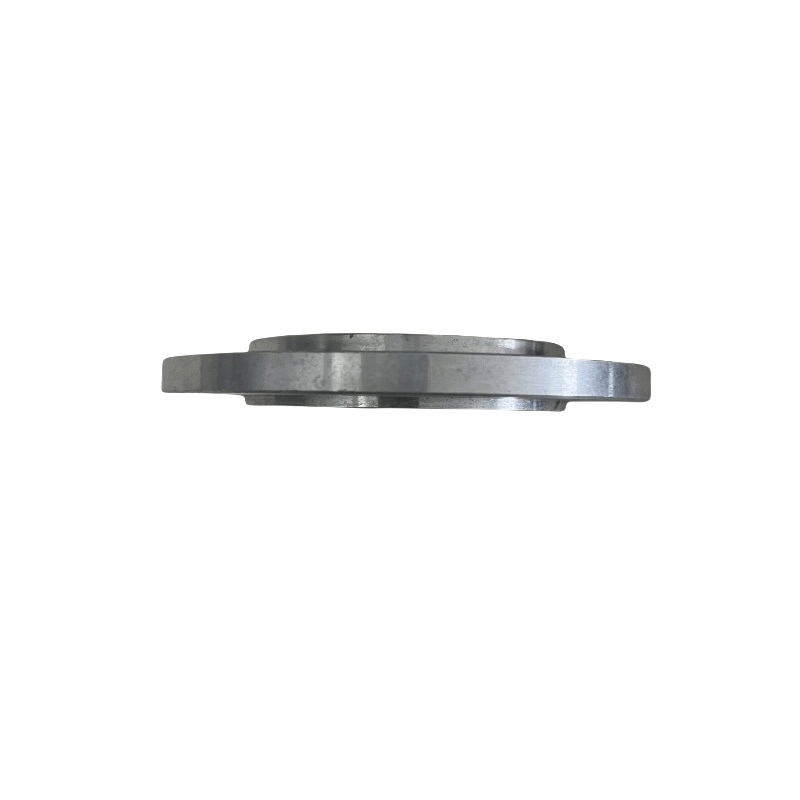

1621497500 Placa de tampa da válvula de pressão Atlas Copco Air Compressor Peças

Funções principais da placa de tampa da válvula de pressão do compressor de ar do ATLAS COPCO

O rolamento de vedação e pressão: é selado com o corpo da válvula através de elementos de vedação (como juntas, O-rings), formando uma cavidade fechada que pode suportar a pressão do ar comprimido (geralmente consistente com a pressão de trabalho do sistema, 0,7 ~ 1,6 MPa), impedindo vazamento de gás.

Proteção de componentes internos: cobre e protege os componentes internos da válvula de pressão (como núcleos de válvulas, molas, diafragmas, etc.) para evitar poeira, óleo e outras impurezas de entrar e afetar a sensibilidade da válvula.

Fixação e posicionamento: é fixado no corpo da válvula com parafusos para garantir que os componentes internos (como molas, núcleos da válvula) estejam na posição correta, garantindo a precisão da operação da válvula de pressão.

Assistência à transmissão de pressão: Algumas placas de cobertura são projetadas com orifícios ou canais de detecção de pressão, que podem transferir a pressão do sistema para o diafragma ou o pistão dentro da válvula, ajudando na realização de funções de regulação de pressão.

Estruturas e recursos comuns

Composição estrutural:

Corpo principal: principalmente de folhas de metal (como ferro fundido, liga de alumínio, aço carbono) através de estampagem ou fundição, com uma certa espessura (geralmente 3 ~ 10 mm) para garantir a capacidade de manutenção da pressão.

Buracos de conexão: Vários orifícios dos parafusos são distribuídos circunferencialmente para fixação com o corpo da válvula; O centro pode ter um orifício de observação (com uma tampa transparente) ou uma interface de pressão.

Groove de vedação: a superfície articular entre a placa de cobertura e o corpo da válvula geralmente possui uma ranhura de vedação em forma de anel para instalar juntas ou O-rings.

Classificação (pelo tipo de válvula de pressão correspondente):

Pressão Manutenção da placa de tampa da válvula: instalado na pressão de manutenção da pressão na saída do separador de gases de óleo, ela suporta a pressão interna do separador para garantir que o sistema estabeleça pressão suficiente antes de permitir que o ar comprimido seja emitido.

Placa de tampa da válvula de descarga: usado para controlar o carregamento/descarregamento do compressor de ar, a placa de cobertura precisa cooperar com um diafragma ou pistão para transmitir sinais de pressão e alcançar a abertura e o fechamento da válvula.

Placa de tampa da válvula de segurança: protege o núcleo da mola e da válvula dentro da válvula de segurança para garantir que a válvula de segurança possa saltar com segurança e aliviar a pressão quando ocorrer sobrepressão.

Parâmetros principais e materiais

Parâmetros principais:

Dimensões: diâmetro externo, o diâmetro do círculo de distribuição do orifício do parafuso e o tamanho da ranhura de vedação precisam ser totalmente combinados com o corpo da válvula para garantir a vedação da instalação.

Capacidade de porte de pressão: ele precisa atender à pressão de trabalho da válvula de pressão correspondente (como a placa de tampa da válvula de segurança precisa suportar mais de 1,1 ~ 1,2 vezes a pressão classificada pelo sistema).

Precisão da superfície: a nivelamento e a rugosidade da superfície da articulação precisam atender aos padrões (geralmente o nivelamento ≤ 0,1 mm/m, rugosidade RA ≤ 3,2μm), evitando vazamentos devido à baixa adesão.

Materiais comuns:

Ferro fundido (HT250): baixo custo, boa rigidez, adequado para baixa pressão (≤1MPa), ambientes não corrosivos.

Liga de alumínio (ADC12): peso leve, resistente à corrosão, geralmente usado em válvulas de pressão de compressores de ar de tamanho médio.

Aço de carbono (Q235 ou 45# Aço): Alta resistência, adequada para válvulas de pressão de alta pressão (> 1MPa), alguns precisam de galvanização ou pintura para prevenção da ferrugem.
