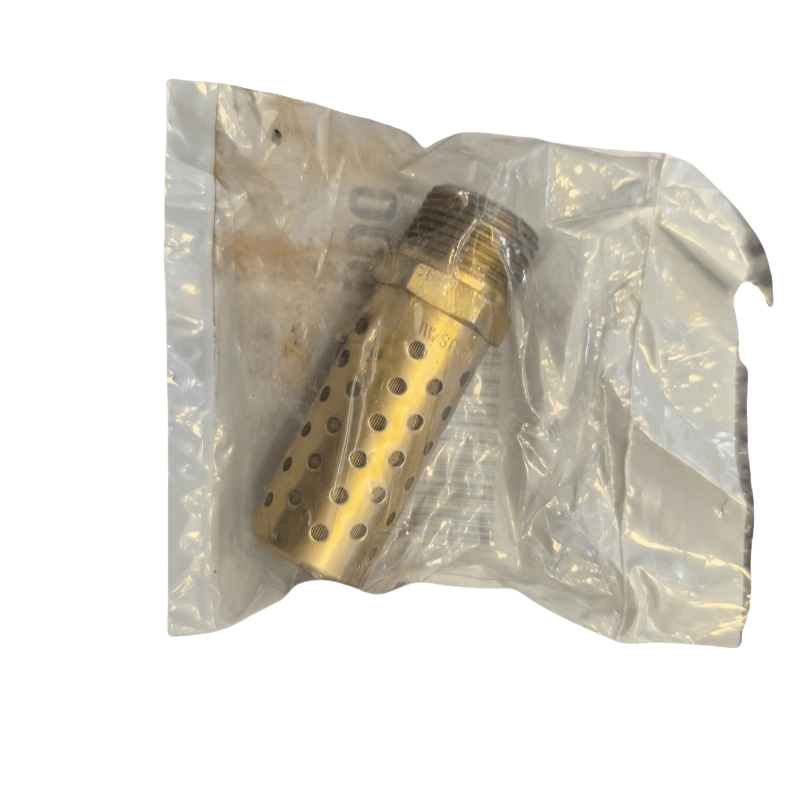

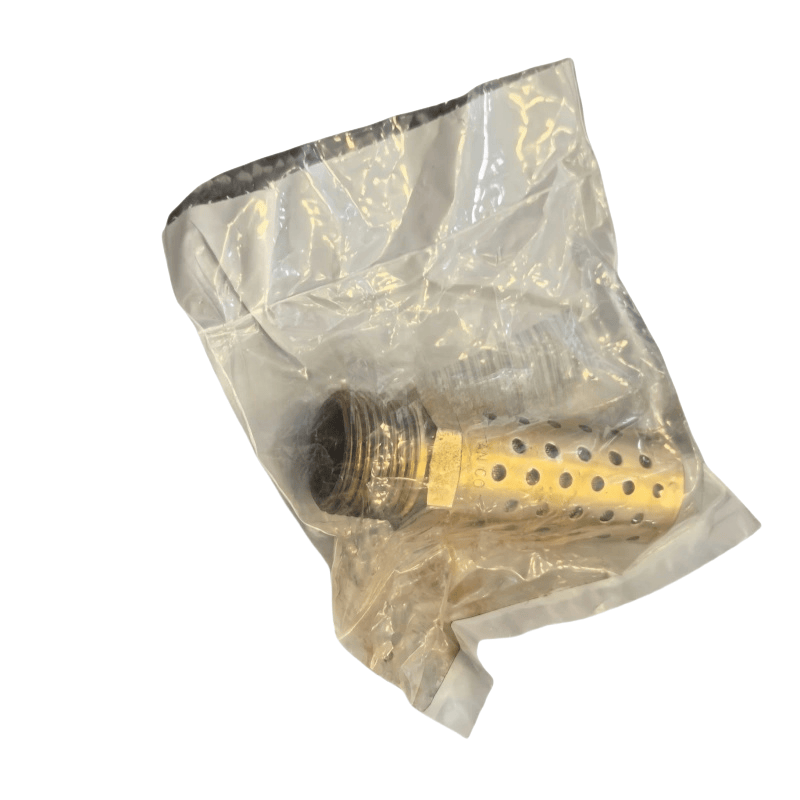

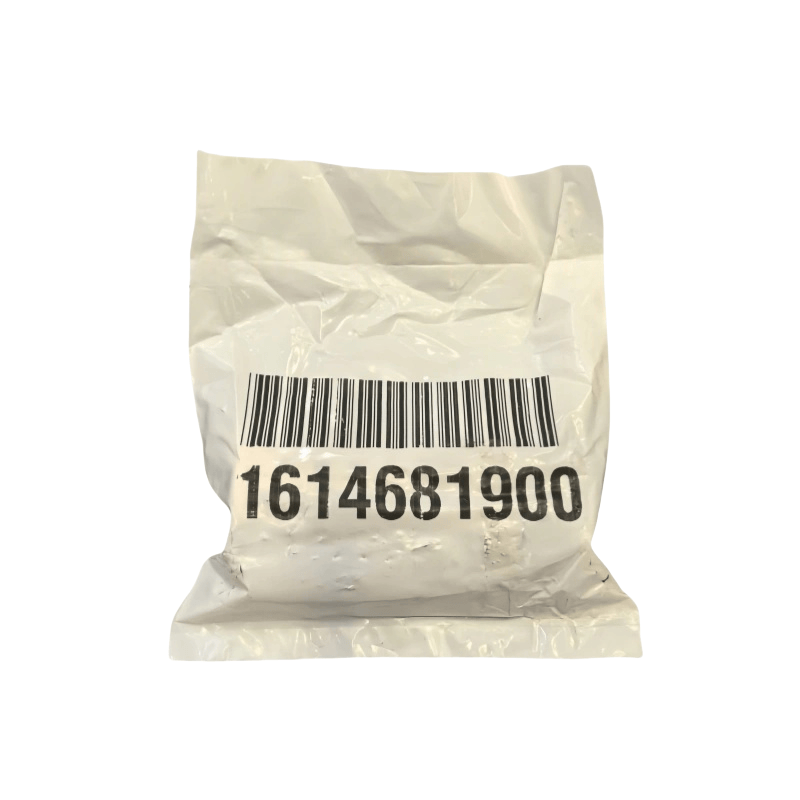

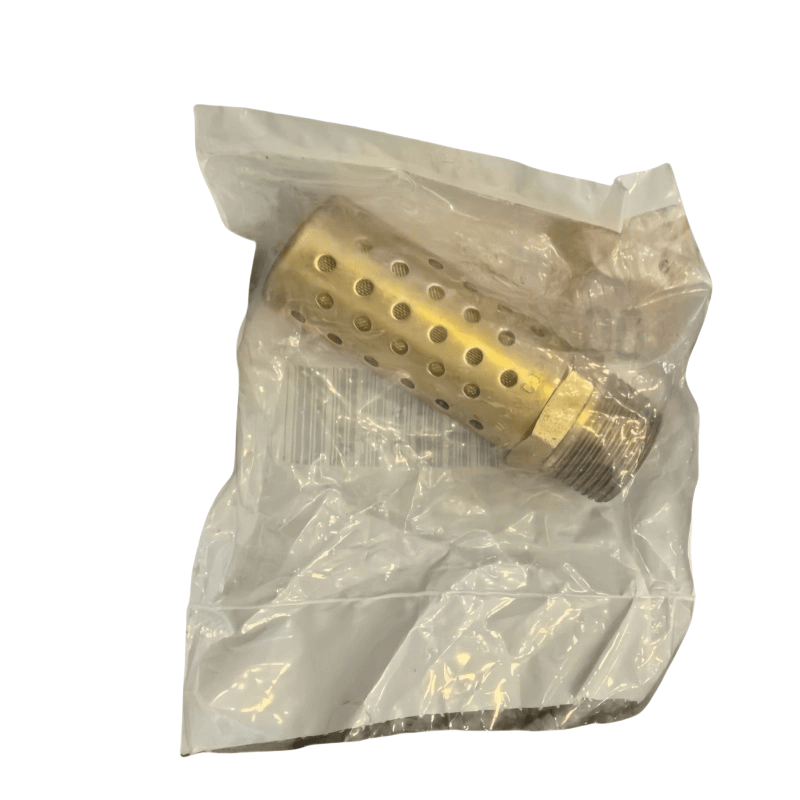

Silenciador de compressor de ar da ATLAS COPCO 1614681900

As principais funções dos silenciadores da Atlas Copco

Redução e atenuação de ruído: Durante a operação do compressor de ar, as portas de admissão e escape geram ruído intenso devido à perturbação do fluxo de ar de alta velocidade (geralmente variando de 80 a 120 decibéis). O silenciador absorve e reflete ondas sonoras através de uma estrutura específica, reduzindo o ruído para dentro dos padrões de proteção ambiental (geralmente ≤ 85 decibéis), protegendo a audição do operador e reduzindo o impacto no ambiente circundante.

Estabilizar o fluxo de ar: alguns silenciadores são projetados para otimizar o caminho do fluxo de ar, reduzindo a turbulência e evitando a perda de pressão causada pelo fluxo de ar caótico, garantindo a eficiência de ingestão e escape do compressor de ar.

Filtragem e proteção: o silenciador de admissão geralmente integra funções de filtragem para impedir que a poeira e as impurezas entrem no compressor de ar, reduzindo o desgaste do equipamento e estendendo sua vida útil.

Tipos comuns e cenários de aplicação

Com base na localização e função da instalação, eles são divididos principalmente nas seguintes categorias:

Silenciador de admissão

Instalado na porta de admissão do compressor de ar, usado para reduzir o ruído aerodinâmico gerado durante a sucção.

A estrutura é uma combinação de resistência (usando cavidade para refletir ondas sonoras) e resistivo (enchendo materiais que absorvem som, como lã de vidro, cerâmica porosa), levando em consideração a redução de ruído e a eficiência da ingestão.

Adequado para todos os tipos de compressores de ar, especialmente compressores de ar do tipo pistão e parafuso.

Silenciador de escape

Instalado na porta de escape do compressor de ar ou no tubo de escape do tanque de armazenamento, reduzindo o ruído do fluxo de ar de alta pressão durante a descarga de ar comprimida.

Devido à alta pressão de escape (geralmente 0,7-1,3 MPa), é necessário um projeto resistente à alta pressão. A estrutura é principalmente resistiva (como câmara de expansão, câmara de ressonância), evitando a dispersão de materiais de absorção sonora pelo fluxo de ar de alta pressão.

Frequentemente usado em compressores de ar de escape intermitentes (como tipo de pistão) ou tubulações de escape da válvula de segurança.

Silenciador de descarga

Projetado especificamente para a grande quantidade de ar descarregado durante a descarga do compressor de ar, com requisitos de redução de ruído mais altos (geralmente precisam reduzir de 30 a 50 decibéis).

Ele adota uma estrutura composta de múltiplos estágios de redução de pressão, expansão e materiais absorventes de som, que podem não apenas reduzir o ruído, mas também liberar lentamente a pressão, evitando o impacto do fluxo de ar.

Princípio do design do núcleo

Stefling resistivo: utilizando materiais porosos de absorção de som (como algodão absorvente de som, malha de arame de metal) para absorver a energia sonora e convertê-la em energia térmica para dissipação, adequada para ruído de frequência média a alta.

Stefling resistente: através de alterações na seção transversal do tubo (como câmara de expansão, tubo de contração) ou câmaras de ressonância, fazendo com que ondas sonoras reflitam e interferem em cancelamento, adequadas para ruído de baixa frequência.

Combinada de ressonância: Combinando os dois princípios acima, ele pode reduzir simultaneamente o ruído alto, médio e de baixa frequência, com uma faixa de aplicação mais ampla.

Pontos -chave de seleção e instalação

Parâmetros de seleção

Combine o volume de descarga (m³/min) e a pressão (MPA) do compressor de ar para garantir que o diâmetro do silenciador corresponda à tubulação, evitando a perda excessiva de pressão.

Redução de ruído: Com base nos requisitos de ruído no local, selecione um produto com uma redução de ruído de ≥ 20 decibéis (consulte os parâmetros de desempenho acústico fornecidos pelo fabricante).

Material: o silenciador de admissão pode ser selecionado de liga de alumínio, plásticos de engenharia (leve, à prova de ferrugem); O silenciador de escape / descarga precisa ser selecionado do aço carbono, aço inoxidável (resistente a alta pressão, alta temperatura).

Precauções de instalação

Certifique -se de uma boa vedação com a interface do compressor de ar para evitar recuperação de ruído ou declínio da eficiência devido ao vazamento de ar.

Instale o silenciador próximo à fonte de ruído (como a porta de admissão, porta de escape), reduzindo o caminho de propagação de ruído.

Fixar firmemente para evitar o ruído secundário causado pela vibração.
