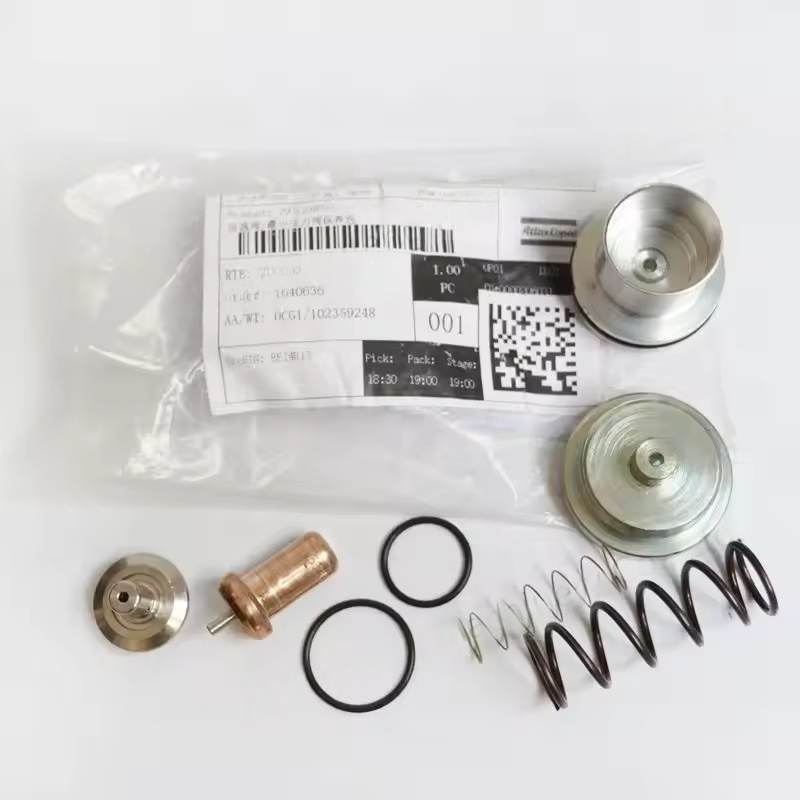

2901109500 ATLAS COPCO O óleo injetado Kit de compressor de ar injetado Therm MPV C40 ORIGINAL

As funções principais do Atlas Copco MPV C40

Estabelecendo a pressão mínima do sistema

Após o início do compressor, o MPV C40 permanece fechado até que a pressão no separador de gases de óleo atinja a pressão mínima definida (geralmente de 4 a 5 bar), que será aberta para garantir que o óleo lubrificante possa circular suavemente (empurrado para a pressão principal e a malha do rotor pela diferença de pressão), evitando a baixa lubrificação devido ao insuficiente.

Recurso de controle térmico

Comparado com as válvulas de pressão mínima ordinária, o MPV C40 constante de temperatura integra um elemento de detecção de temperatura, que pode ajustar automaticamente a abertura da válvula ou o tempo de abertura de acordo com a temperatura do ar comprimido, otimizando a eficiência da separação de gases de petróleo:

Em baixas temperaturas (como o início do frio), atrasa a abertura para ajudar o sistema a aquecer rapidamente e reduzir a geração de água de condensado;

Em altas temperaturas (como operação de carga total), controla com precisão a pressão para evitar a sobrecarga do separador de gases de óleo.

Proteção do sistema de separação de gases de gás

Impedindo o fluxo reverso de ar comprimido do oleoduto a jusante de volta ao separador de gases de óleo quando o compressor é descarregado ou desligado, para evitar flutuações anormais no nível do óleo ou o impacto reverso do gás misto de petróleo e gás no elemento de separação (como o núcleo do separador de óleo) e estender seu serviço.

Pressão estável a jusante

Após ser ativado, ele pode produzir de forma estável, reduzindo as flutuações de pressão causadas pelo carregamento/descarregamento do compressor e garantindo a estabilidade do equipamento de uso de gás a jusante.

ATLAS COPCO MPV C40 Estrutura e princípio de trabalho

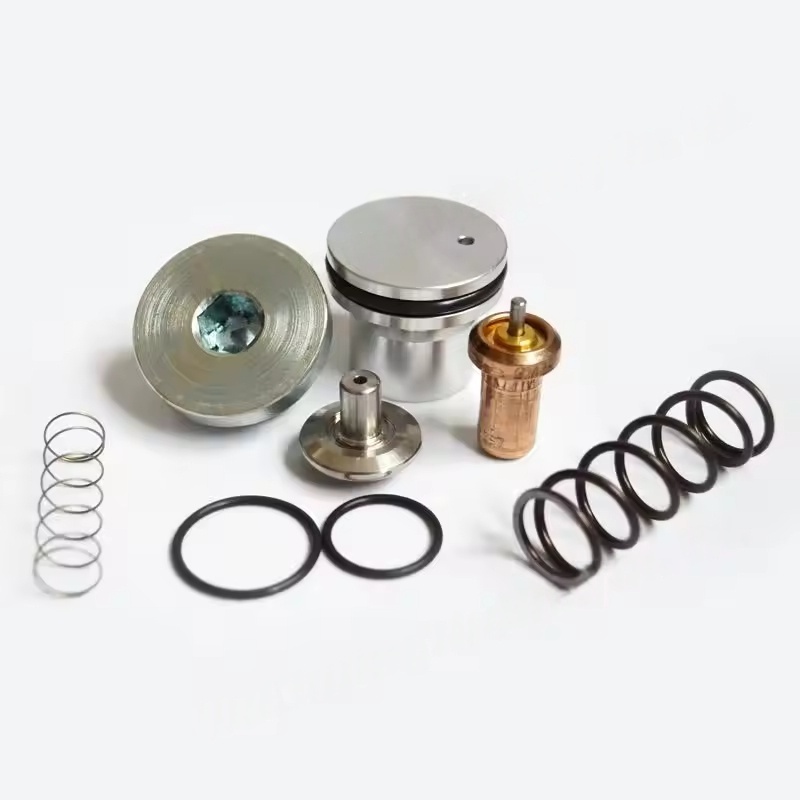

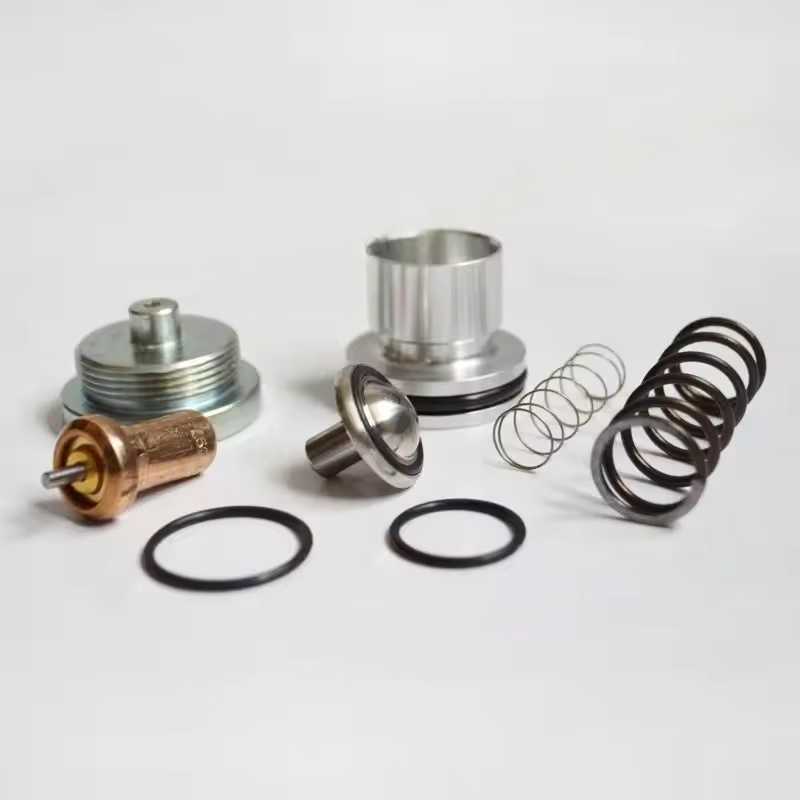

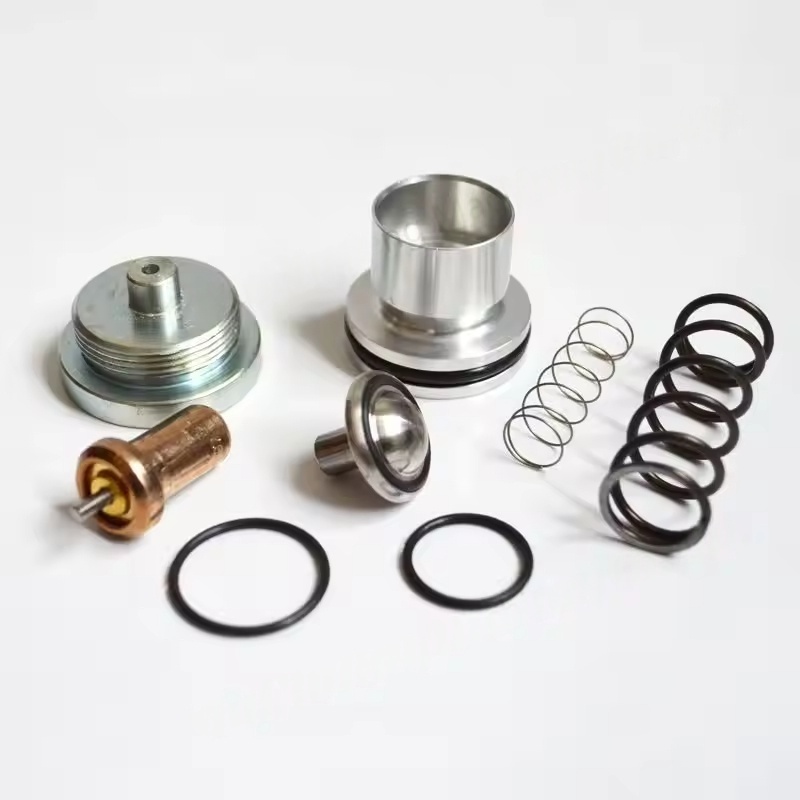

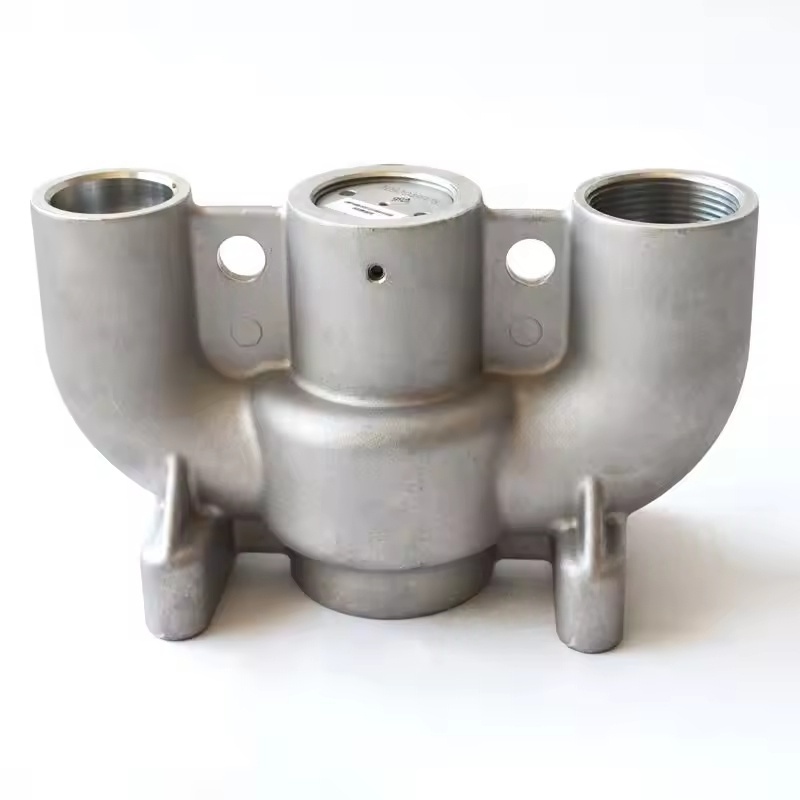

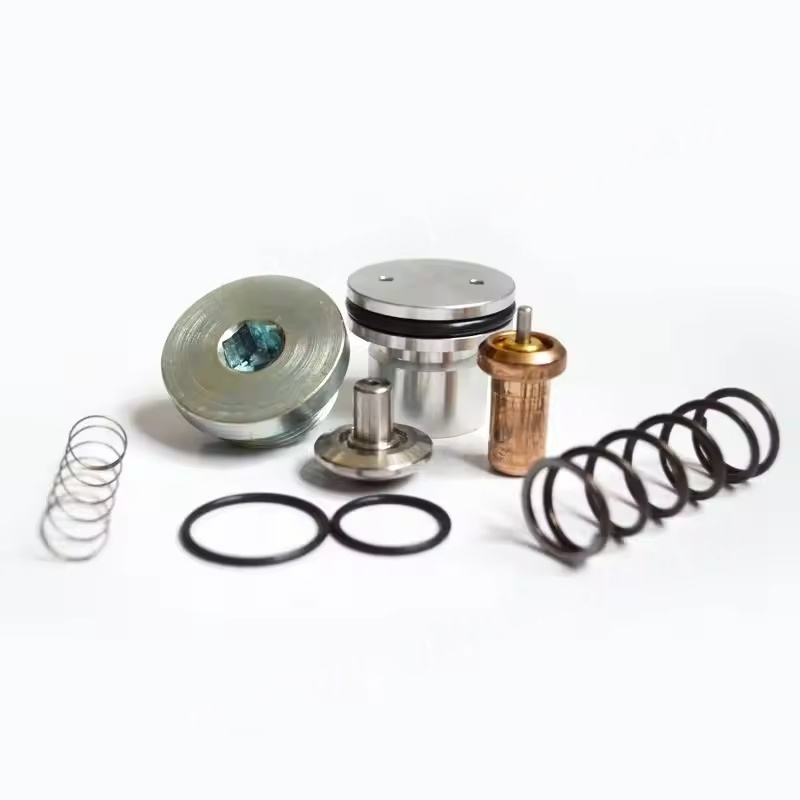

Estrutura principal: composta pelo corpo da válvula, núcleo da válvula, mola, sensor de temperatura (unidade de controle de temperatura constante), vedações, etc., geralmente instaladas entre a tomada de separador de gases de óleo e o pipeline do sistema.

ATLAS COPCO MPV C40 Lógica de trabalho:

Fase de inicialização: a força da mola faz com que o núcleo da válvula se feche, e a pressão no separador de gases de petróleo aumenta gradualmente;

Atlas Copco MPV C40 atinge a pressão de pressão + condição de temperatura: o núcleo da válvula supera a força da mola para abrir, e o ar comprimido entra no sistema a jusante através da saída;

ATLAS COPCO MPV C40 Desligamento / descarregamento: O núcleo da válvula fecha sob a ação da força de mola, bloqueando o fluxo reverso.
