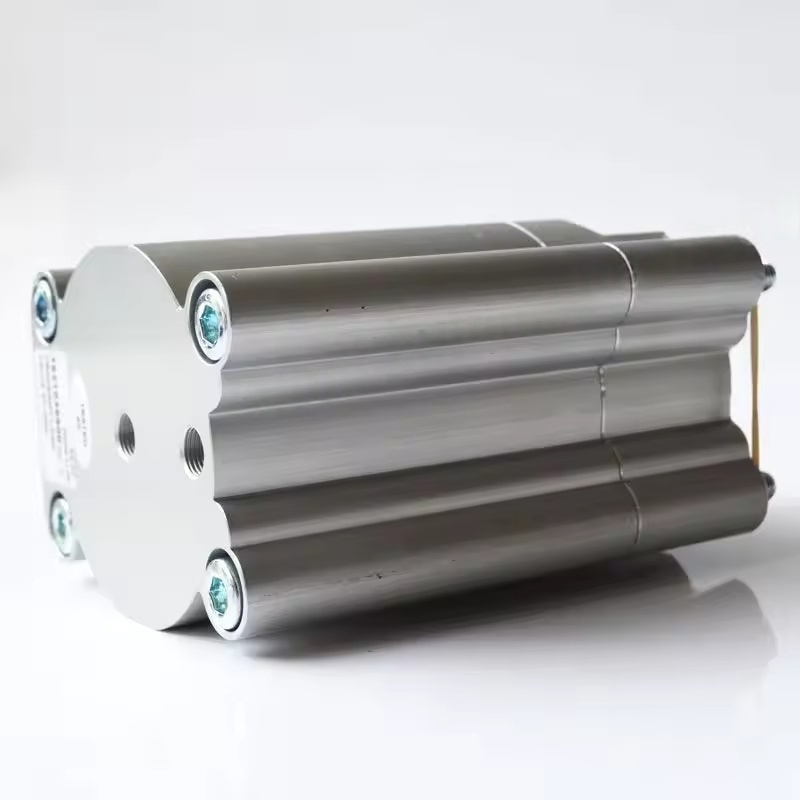

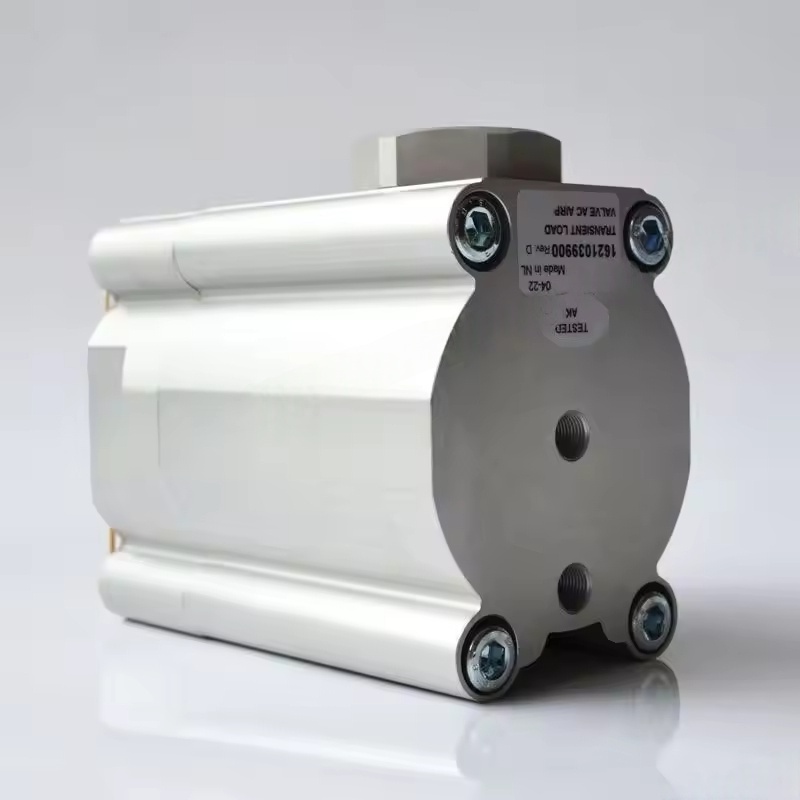

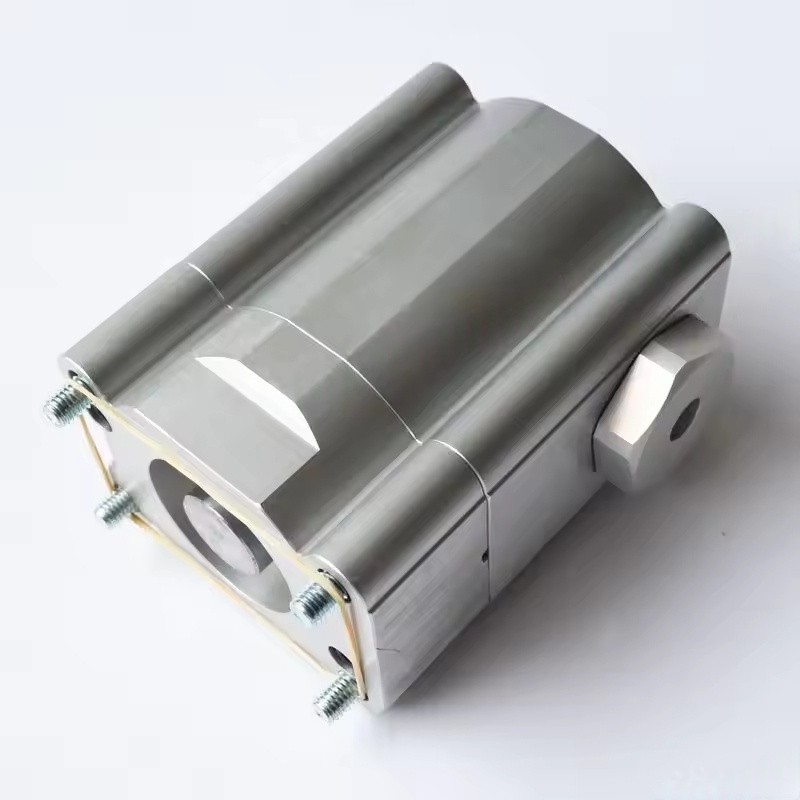

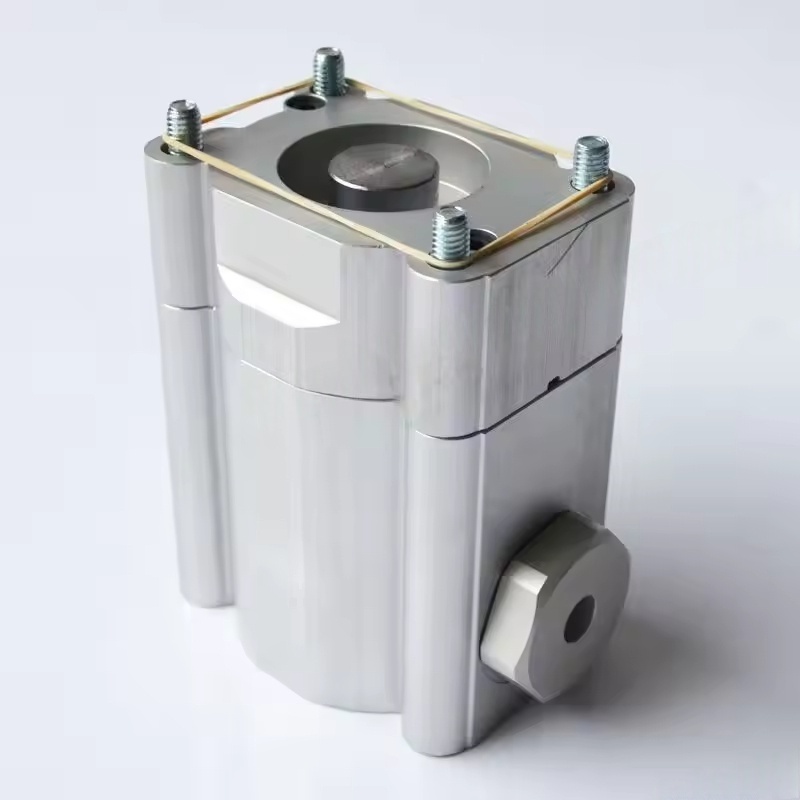

1621039900 ATLAS COPCO WUX Válvula reguladora do compressor de ar

As principais funções da válvula de regulamentação da Atlas Copco Wux

Controle de pressão e estabilidade

Como uma válvula sensível à pressão, a válvula reguladora do WUX pode ajustar automaticamente o grau de abertura de acordo com a faixa de pressão definida (como a pressão necessária do usuário ou a pressão de feedback da rede de tubulações):

Quando a pressão do sistema é menor que o valor definido, a válvula se abre mais, aumentando o volume de admissão e permitindo que o compressor opere sob carga, aumentando assim o volume de escape;

Quando a pressão do sistema é maior que o valor definido, a válvula fecha ou desliga, reduzindo o volume de admissão, fazendo com que o compressor insira o estado descarregado e evitando sobrepressão.

Isso mantém a pressão da rede de oleoduto a jusante dentro de uma faixa estável, garantindo a operação normal do equipamento de uso de gás.

Regulação de carga e economia de energia

Ao controlar com precisão o volume de ingestão, ele permite que o compressor opere no modo de "carga parcial" (em vez de start-stop frequente), o que é particularmente adequado para cenários com flutuações significativas na demanda de gás:

Reduzir o desperdício de energia durante a descarga (o compressor ainda gira, mas o consumo de energia é significativamente reduzido durante o estado de descarga);

Reduza o desgaste mecânico e estenda a vida útil da unidade principal e do motor.

Funções de proteção

Algumas válvulas de regulamentação do WUX integram a lógica de proteção de segurança. Quando uma anomalia do compressor é detectada (como superaquecimento ou sobrecarga), ele pode fechar o canal de admissão, forçando o compressor a descarregar ou desligar, impedindo a expansão da falha.

Estrutura e princípio de trabalho

Estrutura do núcleo: geralmente consiste no corpo da válvula ， núcleo da válvula ， mola ， diafragma (ou pistão) ， orifícios de detecção de pressão ， e interface de controle. Alguns modelos vêm com um componente de acionamento eletromagnético (para controle remoto).

Lógica de trabalho:

Os orifícios de detecção de pressão monitoram a pressão do sistema em tempo real e transmitem o sinal para o diafragma (ou pistão) ；

Quando a pressão muda, o diafragma é submetido a forçar e aciona o núcleo da válvula a se mover, alterando a área da seção transversal do canal de admissão ；

A mola fornece a força de redefinição e forma um equilíbrio com a pressão detectada, alcançando a regulação estável da abertura da válvula.

Modelos e aplicações compatíveis

Modelos compatíveis: A válvula reguladora do WUX é usada principalmente com os compressores de ar de parafuso de velocidade fixa da Copco Pequenos e de médio porte (como alguns modelos da série GA), especialmente para modelos sem controle de conversão de frequência, como o componente do núcleo para a regulação da carga.

Cenários de aplicação: amplamente utilizado em campos industriais com altos requisitos para estabilidade de pressão (como processamento mecânico ， linhas de produção automatizadas ， Indústrias de embalagem ， etc.), para regular e atender com precisão e atender à demanda de gás sob diferentes condições de trabalho.
