Funções básicas e cenários de aplicativos
Função do núcleo: Os kits de filtro da série PD/PDP são os principais componentes de manutenção do equipamento pós-tratamento para compressores de ar. Eles usam elementos de filtragem altamente precisos para remover contaminantes do ar comprimido, garantindo que equipamentos pneumáticos a jusante, linhas de produção ou processos recebam ar comprimido limpo. Cenários aplicáveis:
Para indústrias com requisitos rigorosos para o teor de petróleo e a limpeza do ar comprimido, como processamento de alimentos, produtos farmacêuticos, fabricação eletrônica e instrumentos de precisão.
Geralmente é instalado após o tanque de armazenamento do compressor de ar e antes ou depois do secador, servindo como um estágio de filtração secundária ou terciária.
Grases de composição e filtração componentes
Principais componentes:

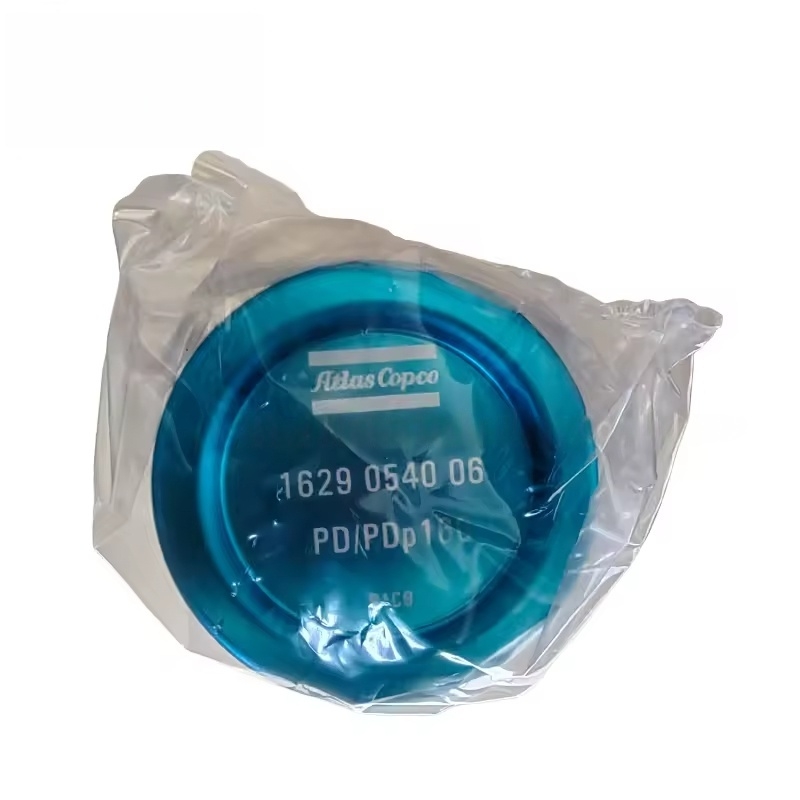

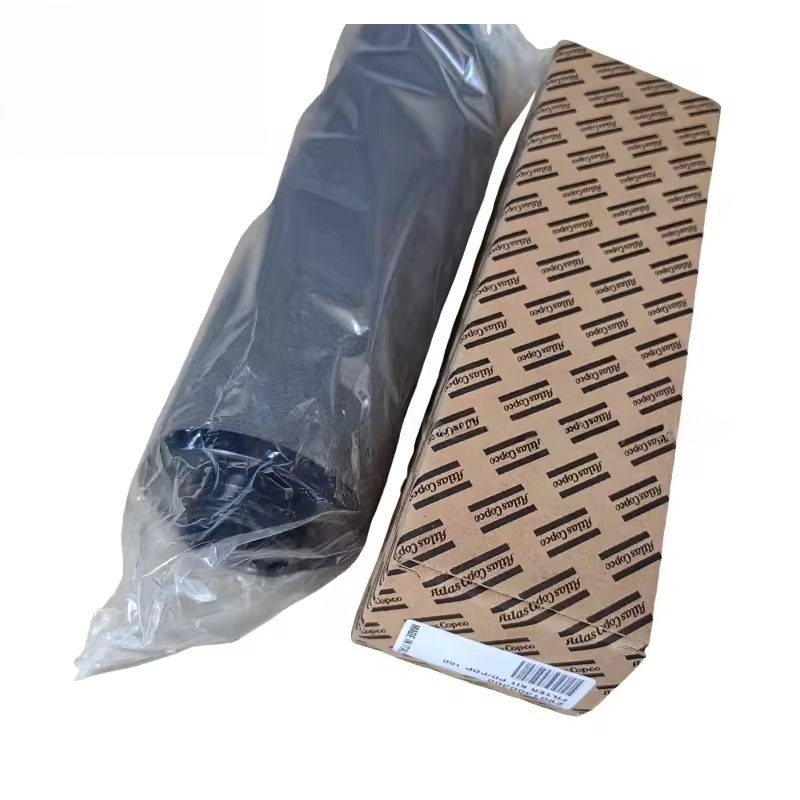

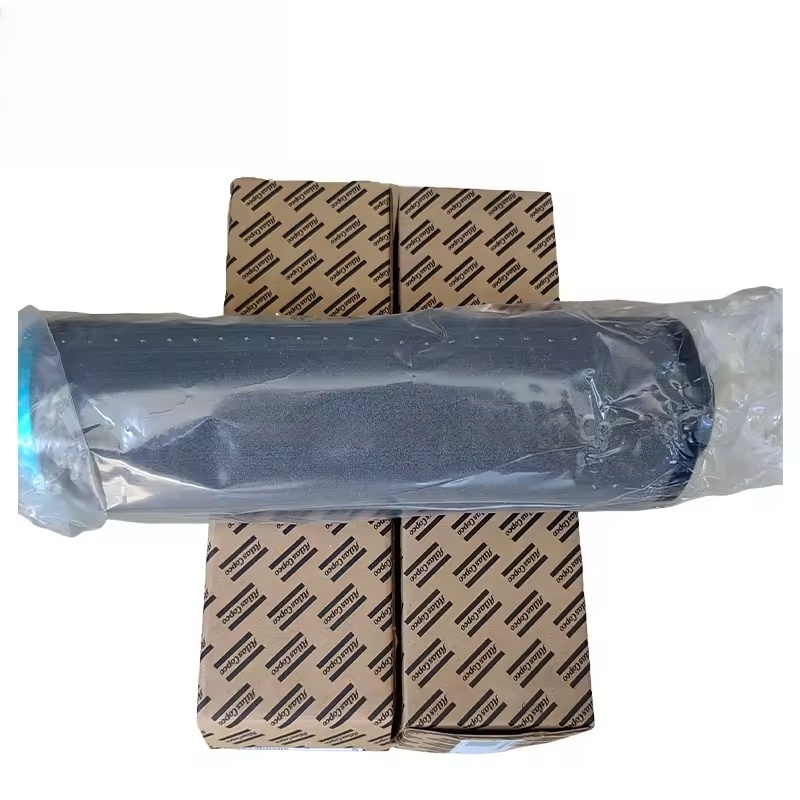

Elemento de filtro: o componente de filtragem do núcleo, com diferentes modelos usando fibra de vidro, carbono ativado ou materiais compósitos de várias camadas.
Componentes de vedação: incluindo anéis de vedação de instalação do elemento do filtro, juntas da capa final, etc., para garantir nenhum vazamento de desvio durante o processo de filtração.
Acessórios auxiliares: alguns kits podem incluir 排污 排污 Anéis de vedação de válvulas ， Instruções de instalação ， etc.
Classes de filtração (padrões de referência):
Série de Pd: Pode corresponder à filtração de nível geral ， tipicamente capaz de remover partículas sólidas ≥1μm e névoa de óleo ， com taxa de óleo residual ≤0.5ppm.
Série PDP ： pode ser para filtração de maior precisão (como níveis de precisão ou ultra-precisão) ， capaz de remover ≥0,01μm de partículas ， com taxa de óleo residual ≤0.01ppm, alguns podem incluir a função de remoção de água.
(Parâmetros específicos devem se referir ao manual original da fábrica. A precisão da filtração de diferentes modelos pode variar)

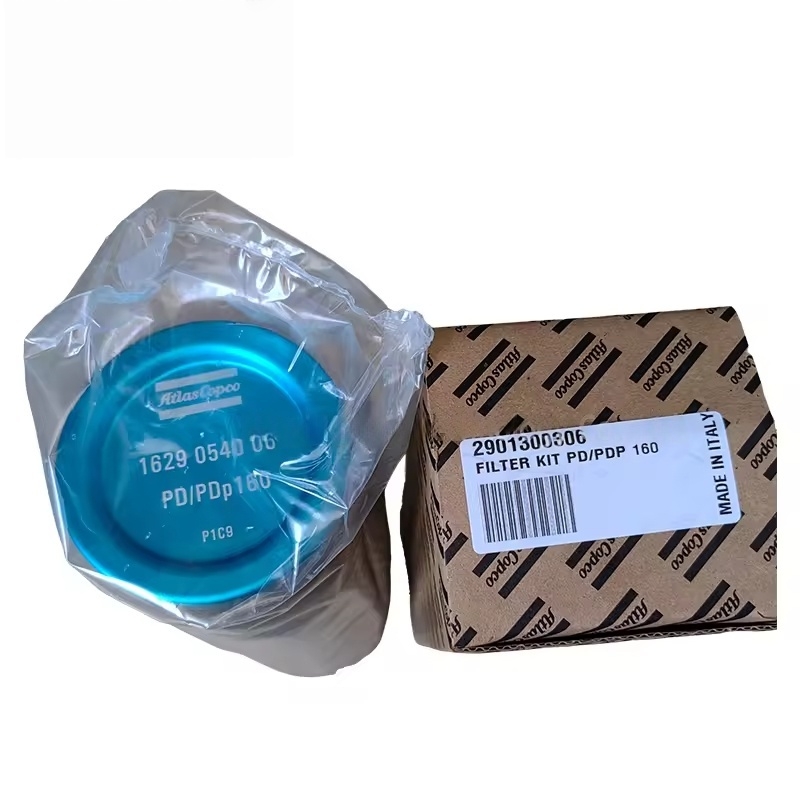

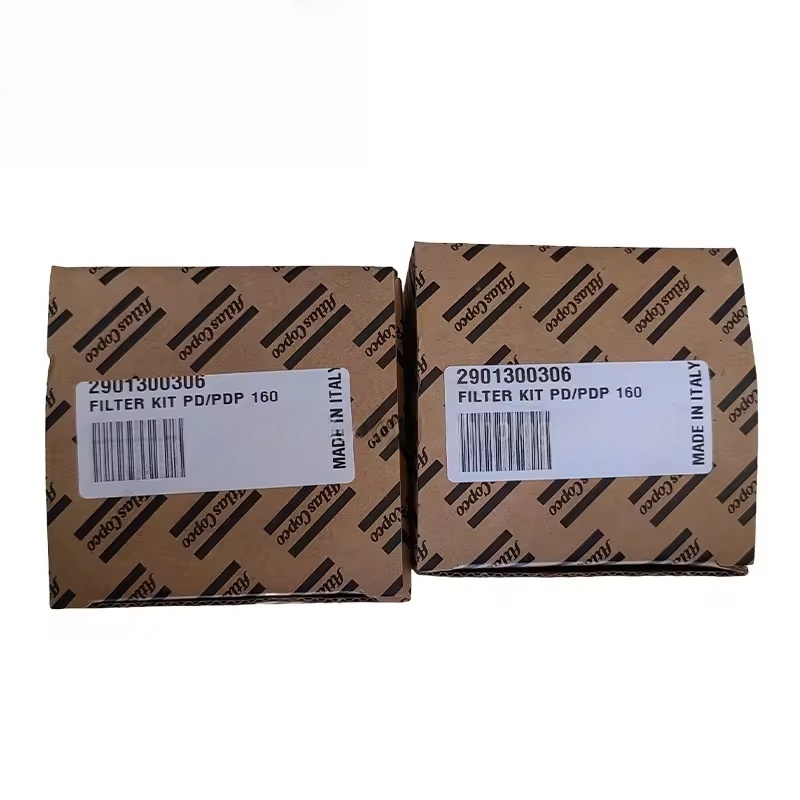

Recursos dos kits originais de fábrica
Filtração de alta precisão: O elemento do filtro usa materiais de filtragem dedicados da Atlas Copco, alcançando uma interceptação eficiente através de uma estrutura de gradiente de várias camadas, mantendo a baixa perda de pressão (reduzindo o consumo de energia).
Compatibilidade do material:
O material do elemento do filtro é resistente ao óleo, resistente à temperatura (adaptado às alterações de temperatura do sistema de ar comprimido) e as fibras não se destacam facilmente, evitando a poluição secundária.
Os componentes de vedação usam borracha resistente a óleo (como borracha nitrila ou fluororgeberge), garantindo uma vedação confiável a longo prazo no ambiente de pressão e umidade do ar comprimido.
Combinando com o alojamento do filtro: O tamanho do kit se encaixa com precisão do alojamento do filtro da série PD/PDP do ATLAS COPCO, evitando dificuldades de instalação ou falha no filtro devido a desvios de tamanho.
Tempo de reposição e precauções de manutenção
Sinal de reposição:
A diferença de pressão entre o filtro antes e depois excede o valor definido (geralmente 0,5 ~ 0,7 bar), indicando que o elemento do filtro está entupido ， e é necessária uma substituição.
O equipamento a jusante mostra sinais de contaminação por óleo ou contaminação por partículas (como componentes pneumáticos presos ， manchas de óleo nas superfícies do produto).
Atingindo o ciclo de substituição especificado (geralmente 8000 ~ 12000 horas ， ajustado de acordo com as condições de trabalho e os graus de filtração).
Pontos de manutenção:
Peças originais de fábrica preferidas: Deve usar os kits de filtro PD/PDP da ATLAS Copco para garantir a precisão da filtração e o desempenho de vedação. As peças subfactoriais podem não atender ao efeito de filtração devido a problemas de material ou tamanho.
Especificações de instalação:
Antes da substituição, feche as válvulas antes e depois do filtro para liberar pressão interna, garantindo uma operação segura.
Limpe o interno do alojamento do filtro, remova as impurezas residuais ， e verifique se as superfícies de vedação estão intactas.
O anel de vedação do novo elemento de filtro precisa ser instalado corretamente. Se necessário, aplique uma pequena quantidade de graxa de silicone limpa (não à base de petróleo) para melhorar o desempenho de vedação ， e apertar a tampa final com o torque especificado.
Verificações relacionadas: Ao substituir o elemento de filtro, verifique simultaneamente se a válvula 排污 está funcionando corretamente para garantir que a água do condensado possa ser descarregada suavemente, evitando afetar a eficiência da filtração.
