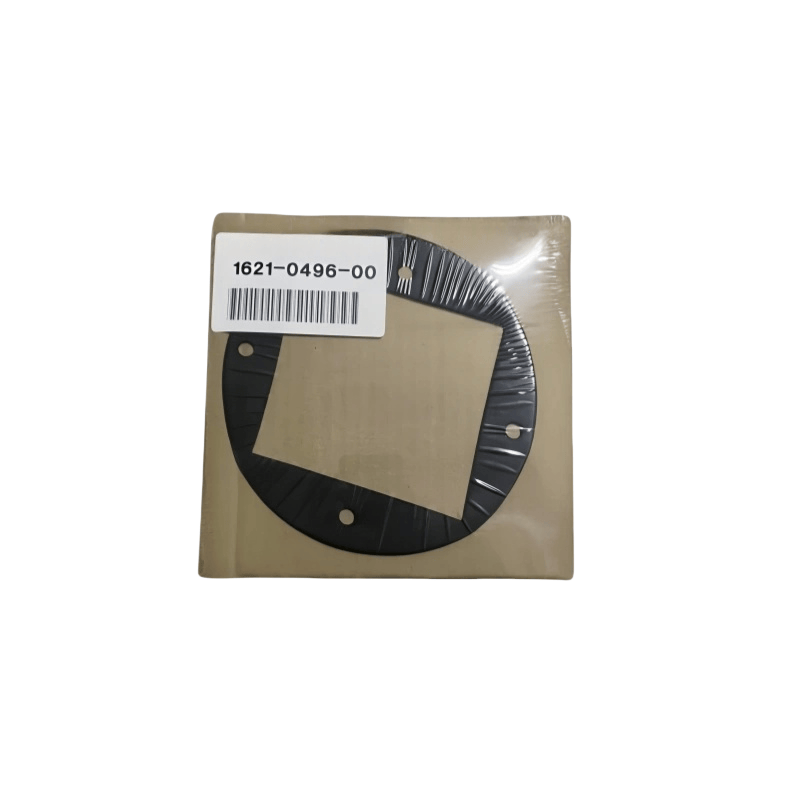

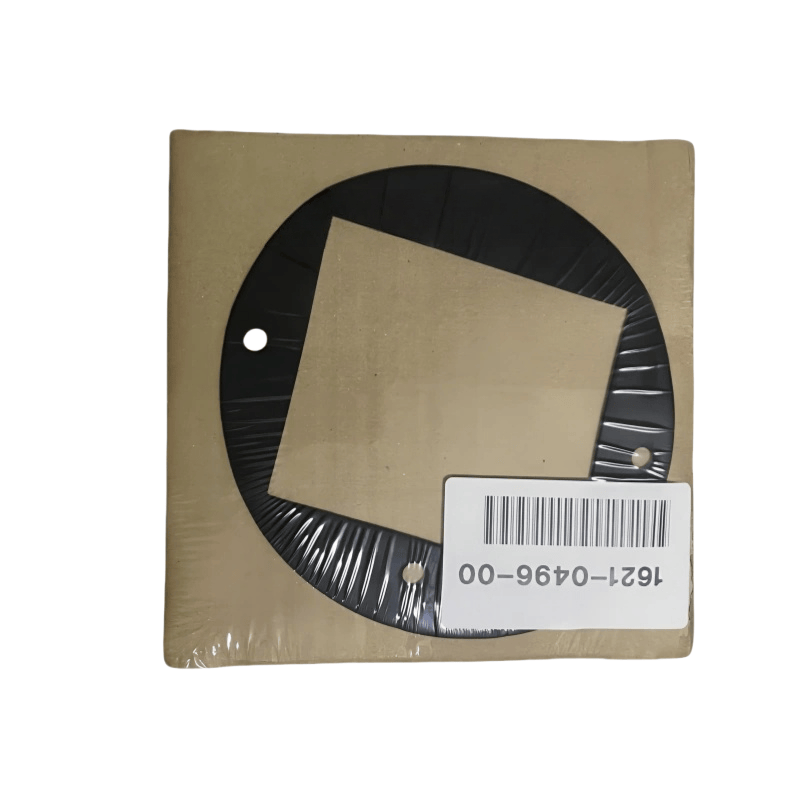

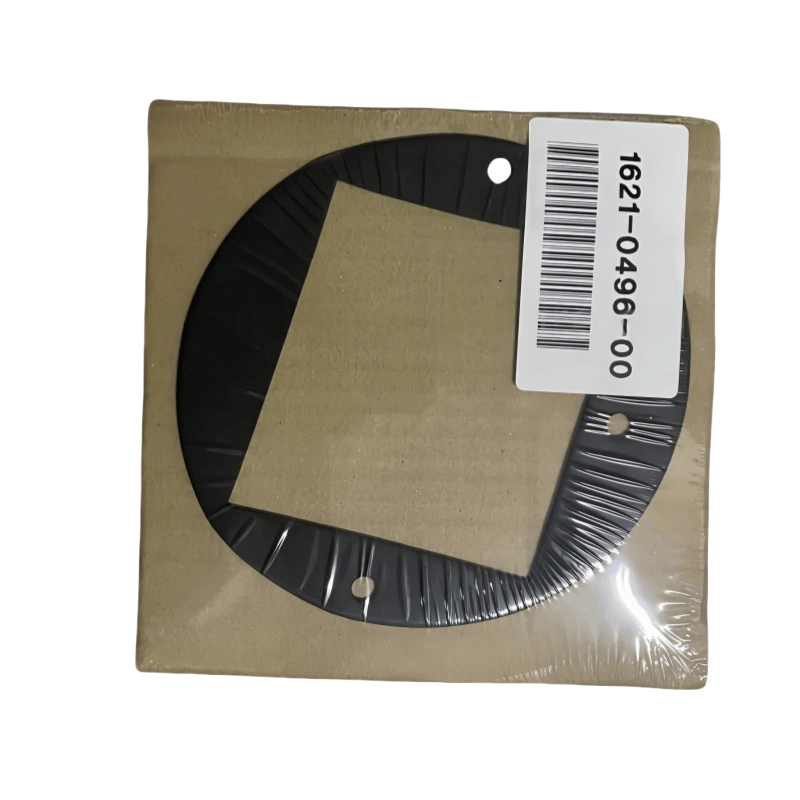

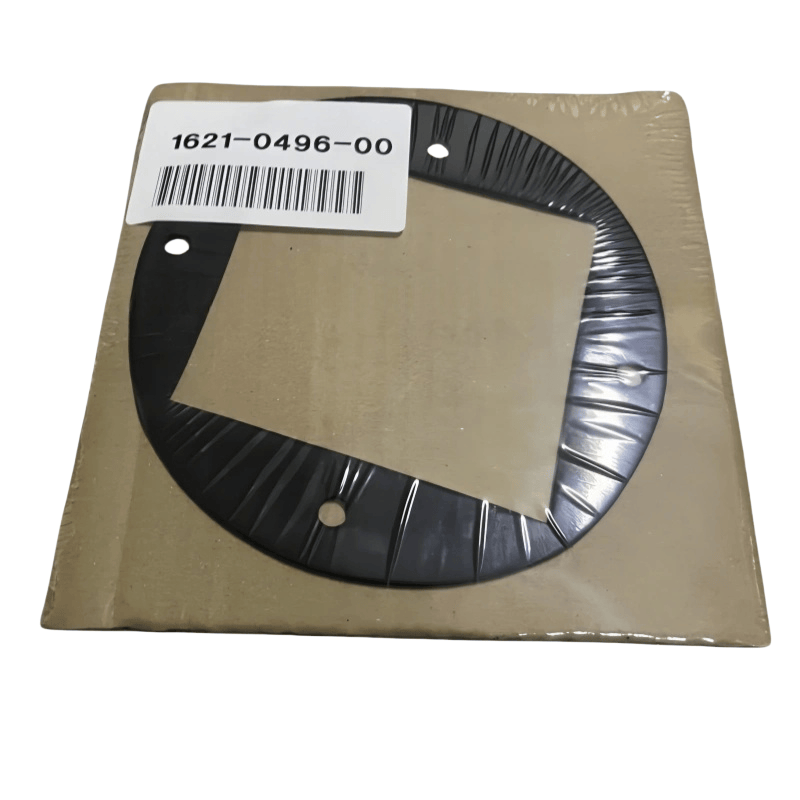

Atlas Copco 1621049600 Funções principais
Prevenção de vedação e vazamento: Através de sua própria deformação (elástica ou plástico), preenche a irregularidade microscópica das duas superfícies de acasalamento para impedir o vazamento de ar comprimido, lubrificar óleo de flanges, tampas finais, interfaces de tubo, etc.
Buffer e proteção: reduz o atrito direto e o choque de vibração entre os componentes da conexão (como metal e metal), protegendo as superfícies de contato contra arranhões ou esmagamento.
Compensar lacunas: absorve as alterações na lacuna nas superfícies de acasalamento causadas por erros de fabricação, desvios de montagem ou variações de temperatura, mantendo um efeito de vedação estável.
Distribuição de força uniforme: distribui a pressão de parafusos ou prendedores uniformemente nas superfícies de acasalamento, evitando o estresse local excessivo que causa deformação dos componentes.
Tipos comuns e cenários de aplicação
Com base em materiais e estruturas, é dividido principalmente nas seguintes categorias:
Juntas de borracha
Material: borracha nitrila (resistente ao óleo), borracha de fluorina (resistente a alta temperatura, corrosão química), borracha de silicone (resistente a temperaturas altas e baixas), etc.
Características: boa elasticidade, excelente desempenho de vedação, adequado para baixa pressão (≤1MPa), cenários de temperatura normal ou temperatura média.
APLICAÇÕES: Interfaces do refrigerador de óleo, juntas de tubo de água, superfícies de acasalamento de flange de baixa pressão, vedações de janelas de observação, etc.
Juntas de metal
Material: cobre, alumínio, aço de baixo carbono, aço inoxidável, etc. Tipo:
Arruelas planas: usadas para as superfícies articulares dos componentes metálicos para melhorar a vedação e distribuir pressão;
Arruelas de engrenagem: tenha dentes em forma de anel na superfície, alcançando a vedação através da deformação dos dentes, adequada para cenários de médio e alta pressão;
Arruelas de ondas: tenha certa elasticidade e pode compensar as alterações de lacunas, adequadas para áreas propensas a vibrações.
APLICAÇÕES: Flanges corporais do cilindro de alta pressão, tampas finais do separador de gases de óleo de óleo, assentos de vedação do eixo principal, etc., em áreas de alta pressão.
Arruelas compostas
Estrutura: estrutura de metal (como cobre, aço inoxidável) coberto com borracha, amianto ou materiais de vedação de grafite, equilibrando a força do metal e o desempenho de vedação do não metal.
Características: resistente a alta pressão (até 10MPa ou mais), resistente a alta temperatura, adequado para condições de trabalho complexas.
APLICAÇÕES: Tampa principal da máquina de parafuso, flanges de válvula de alta pressão, peças de conexão entre separadores de gás de óleo e cilindros.
Arruelas de amianto / não-asbestos
Material: O amianto (material tradicional, substituído gradualmente devido a preocupações ambientais) ou fibras não asbestosas (como fibras de vidro, fibras de aramida) combinadas com borracha.
Características: boa resistência térmica (-50 ℃ ~ 200 ℃), baixo custo, adequado para vedação média e baixa pressão.
APLICAÇÕES: Tampas antigas de cilindros de máquina de pistão, flanges de tubo de escape, etc.
Parâmetros -chave e seleção
Parâmetros de tamanho: diâmetro interno, diâmetro externo e espessura precisam ser estritamente combinados com os orifícios dos parafusos e as dimensões do flange da parte da conexão, muito grande causará dificuldades de instalação, muito pequeno não cobrirá a superfície de vedação.
Pressão de trabalho: baixa pressão (≤1MPa) pode selecionar arruelas de borracha ou não-asbestos; Pressão média e alta (1 ~ 10MPa) precisam selecionar arruelas de metal ou composto.
Temperatura de trabalho: Temperatura normal (-20 ℃ ~ 80 ℃) pode selecionar arruelas de borracha de nitrila; Alta temperatura (80 ℃ ~ 200 ℃) precisa selecionar arruelas composta por fluororberber, metal ou grafite.
Compatibilidade da mídia: Combinada com a mídia de contato (ar, óleo lubrificante, refrigerante, etc.), como borracha de nitrila para cenários resistentes a óleo, fluororgeberge ou aço inoxidável para cenários resistentes à corrosão.
Pontos de instalação e manutenção
Preparação antes da instalação:
Limpe as manchas de óleo, ferrugem, rebarbas na superfície da junta, verifique se a superfície é plana e limpa;
Verifique se as arruelas têm rachaduras, danos ou envelhecimento (como lavadoras de borracha endurecida) e não usam aquelas que não são qualificadas.
Instalação correta:
As lavadoras devem ser centralizadas e colocadas para garantir uma cobertura completa da superfície de vedação, evite o deslocamento causando vazamentos locais;
Ao apertar os parafusos, aplique força uniforme (em uma sequência diagonal), evite o excesso de força, o que pode esmagar as arruelas ou o aperto que pode levar a vedação baixa;
Antes de instalar arruelas de metal, aplique uma pequena quantidade de selante (como selante de silicone) para melhorar o efeito de vedação (não é necessário, dependendo do trabalho
