I. Função do núcleo do conjunto da válvula de admissão

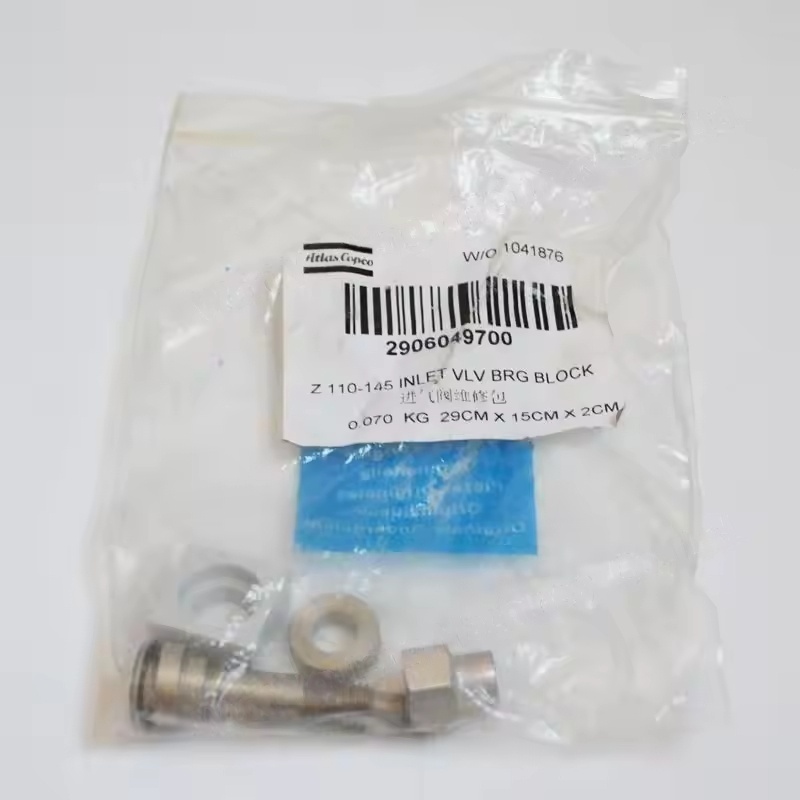

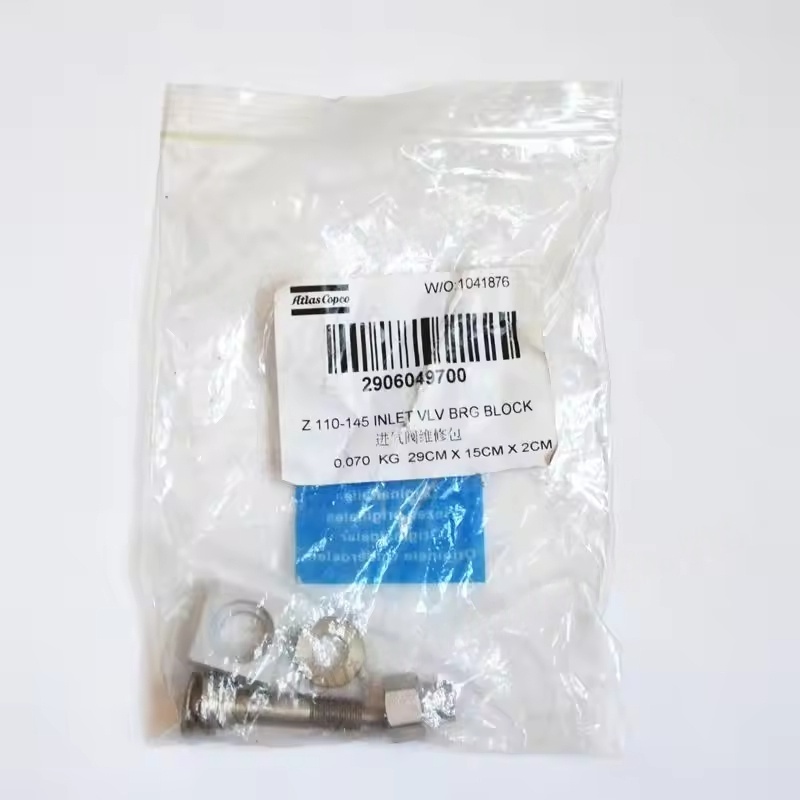

O conjunto da válvula de admissão Z110-145 é um componente essencial do sistema de admissão do compressor de ar, funcionando principalmente como:
Controlando o volume de ingestão: Com base nos requisitos de pressão do sistema, o grau de abertura da válvula é ajustado para regular a quantidade de ar que entra na unidade principal, permitindo que o compressor opere em carga total (operação de carga completa) ou ocioso (lentidade de economia de energia).
Garantindo o desempenho de vedação: quando descarregado, a válvula está totalmente fechada para impedir que o ar comprimido flua para trás, reduzindo a perda de energia.
Protegendo a unidade principal: na coordenação com o módulo regulador, ele atinge a carga suave e evita choque de pressão repentina que possa danificar componentes como o rotor e os rolamentos da unidade principal.

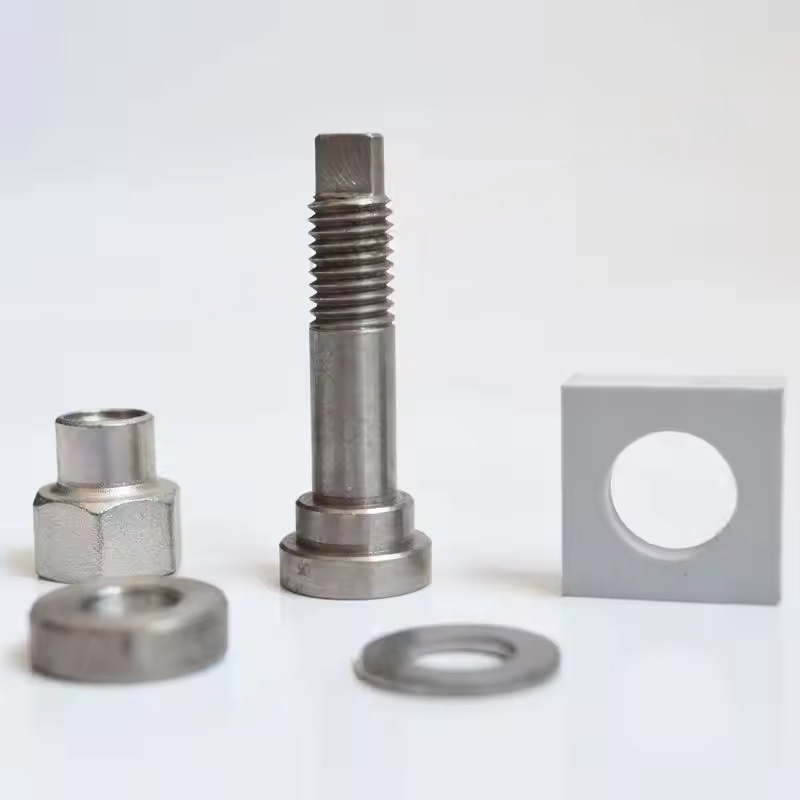

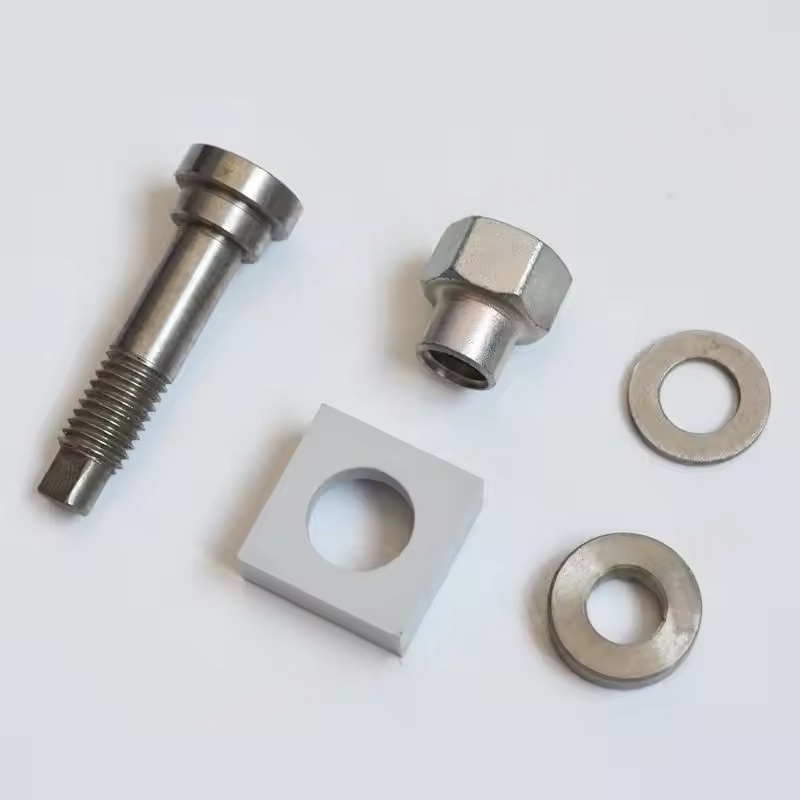

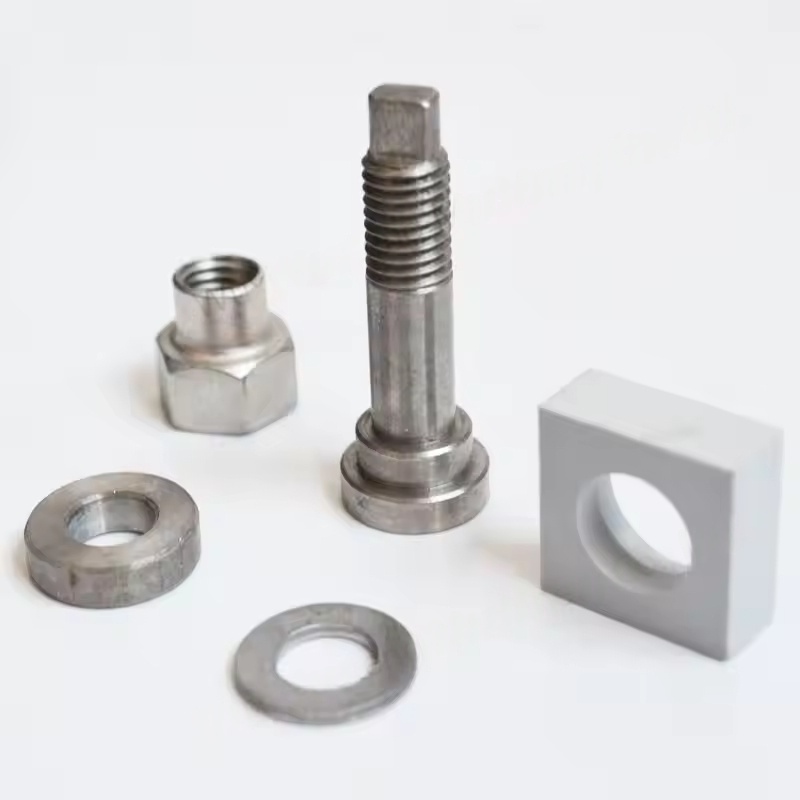

A montagem normalmente inclui um corpo de válvula, núcleo da válvula, vedações, molas e estruturas de verificação e é projetado para atender aos requisitos de pressão e fluxo dos modelos da série Z110-145.
Ii. Função e princípio de trabalho do módulo regulador da válvula de admissão
O módulo regulador da válvula de admissão é o "centro de controle" da válvula de admissão, acionado pela recebendo sinais do sistema de controle (como feedback do sensor de pressão), para operar a válvula de admissão:
Processamento de sinal: recebendo sinais de pressão do sistema de compressores de ar, determinando se deve carregar ou descarregar.
Controle da unidade: através de válvulas direcionais eletromagnéticas ou componentes pneumáticos, controlando o ajuste de abertura / fechamento ou abertura / fechamento (como regulação proporcional) da válvula de admissão.
Feedback do status: Alguns módulos têm recursos de feedback, transmitindo o estado real da válvula de admissão para o controlador principal para garantir a precisão do controle.
Sua lógica de trabalho é: quando a pressão do sistema está abaixo do valor definido, o módulo regulador aciona a válvula de admissão a abrir, permitindo que o compressor de ar produza gás; Quando a pressão atinge o limite superior, o módulo regulador fecha a válvula de admissão e o compressor de ar entra no estado descarregado.
Iii. Falhas comuns e seus efeitos
Falhas de montagem da válvula de admissão
Integração do núcleo da válvula: devido à contaminação por óleo, acumulação de impurezas ou envelhecimento das vedações, a válvula não pode se abrir totalmente, resultando em produção insuficiente de gás ou queda de pressão rápida durante a operação descarregada.
Má vedação: vazamento quando a válvula é fechada, causando aumento do consumo de energia durante a operação descarregada e operação ociosa contínua da unidade principal.
Falha na mola: levando à estolamento da ação da válvula ou à abertura/fechamento anormal, afetando a estabilidade do volume de ingestão.
Falhas do módulo regulador
Falha na válvula direcional eletromagnética: Incapaz de receber ou executar sinais de controle, fazendo com que a válvula de admissão não opere (sempre fechada ou aberta).
Anomalia com detecção de pressão: o módulo abrange a pressão do sistema, fazendo com que o compressor de ar carregue / descarregue frequentemente, aumentando o consumo de energia e o desgaste mecânico.
Bloqueio do caminho do ar: bloqueio ou vazamento no caminho do ar de condução, resultando em lenta ou falha na operação da válvula de admissão.
4. Manutenção de manutenção e substituição Pontos de manutenção diária
Regularmente (a cada 2000-4000 horas), inspecione a limpeza do conjunto da válvula de admissão, remova manchas e impurezas de óleo e verifique se o núcleo da válvula opera de maneira flexível.
Verifique se as vedações (como O-rings, assentos da válvula) são envelhecidas e substituem-as a tempo para garantir o desempenho de vedação.
Inspecione as válvulas eletromagnéticas e a interface de gás do módulo regulador quanto a vazamentos, garantindo que a pressão de acionamento seja normal (geralmente 0,4-0,6 MPa).
Precauções de reposição
É necessário selecionar componentes originais de fábrica que correspondam à série Z110-145 (como o número do conjunto da válvula de admissão e o número do módulo regulador pode ser obtido através do manual do equipamento ou consultas oficiais), garantindo a compatibilidade nos parâmetros de tamanho e pressão.
Antes da substituição, a máquina precisa ser desligada e despressurizada para liberar o ar comprimido no sistema, evitando a operação de pressão.
Após a instalação, é necessário realizar a depuração: teste se a comutação de carregamento/descarregamento é suave e se o controle de pressão está dentro da faixa de conjunto (como pressão de carga 0,7 MPa, pressão de descarregamento 0,85 MPa, dependendo das condições de trabalho específicas).
