As funções e recursos principais do conjunto da válvula de retenção dos compressores sem óleo da Atlas Copco
Controle de fluxo unidirecional: apenas permite que o ar comprimido flua da tomada do compressor para o tanque de armazenamento ou o sistema a jusante, impedindo que o ar flua de volta para a unidade do compressor durante o desligamento e evitando danos ao rotor, cilindro e outros componentes do núcleo devido ao traseiro do óleo lubrificante (se houver) ou a água do condensado.
Compatibilidade livre de óleo: Usando materiais de vedação de nível alimentar ou de nível médico (como EPDM, PTFE), é compatível com ambientes de compressão sem óleo, evitando a contaminação do ar comprimido devido ao envelhecimento dos componentes de vedação.
Adaptação de pressão: Dependendo do modelo, a pressão de trabalho é tipicamente de 0 a 10bar (tipo padrão) ou 0-40bar (tipo de alta pressão), garantindo vedação confiável dentro da faixa de pressão projetada.

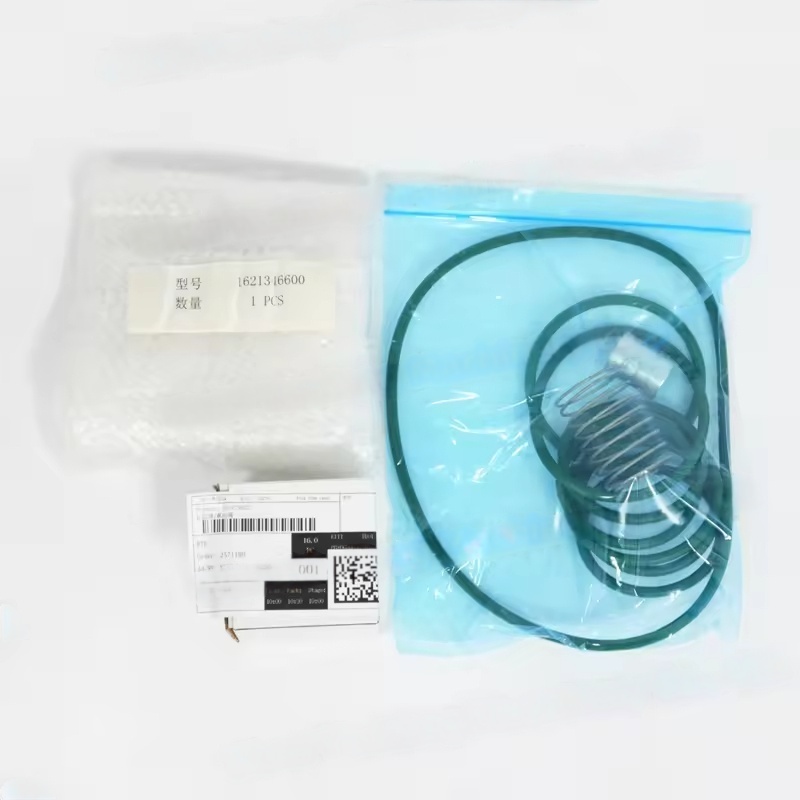

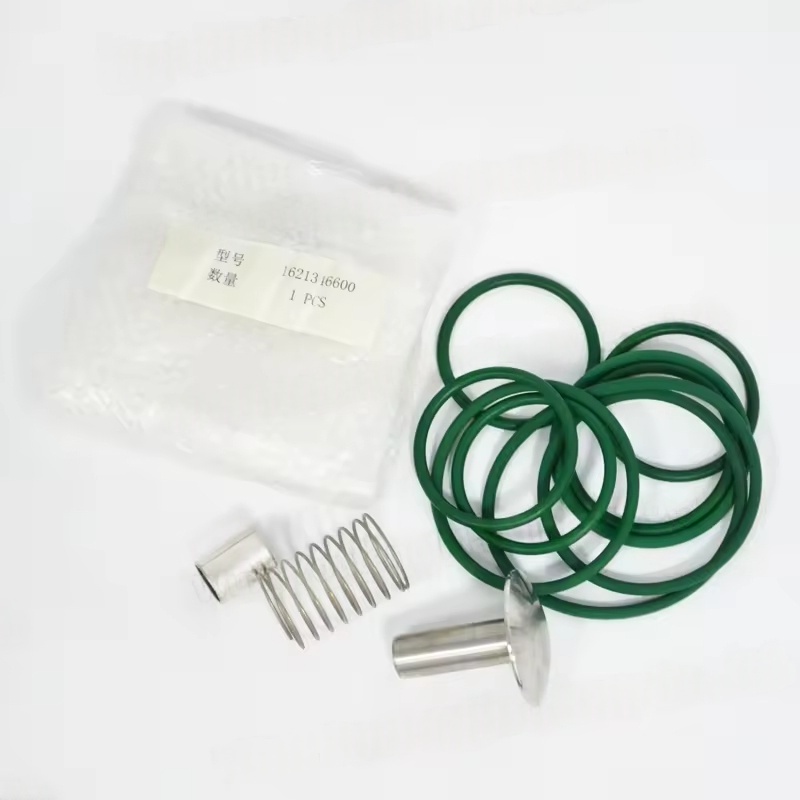

Componentes típicos
Corpo da válvula de retenção (geralmente feita de liga de alumínio ou aço inoxidável, resistente à corrosão)
Núcleo da válvula (com estrutura orientadora, garantindo operação precisa)
Primavera (fornecendo força de fechamento, controlando a pressão de abertura)
Junta de vedação / O-ring (material sem óleo especial, resistente à temperatura-20 ~ 120 ℃)
Flange de instalação ou interface rosqueada (designada de acordo com o modelo, geralmente a conexão G-thread ou flange)
Modelos aplicáveis e precauções de reposição
Matindo correspondência:
Pequenas máquinas sem óleo (como GA 3-7 VSD+ sem óleo) geralmente usam válvulas de verificação compactas com conexões rosqueadas
Grandes compressores de parafuso sem óleo (como ZR 160-315) são principalmente de conjuntos de válvula de retenção do tipo flange com design de tampão
É necessário consultar o número de peça do fabricante do equipamento original com base no modelo da máquina (como ZT15, ZD75, etc.) e número de série para evitar que o tamanho ou a pressão incompatíveis
Impacto de falha:
A falha da válvula de retenção pode causar: gota rápida na pressão do sistema após desligamento, carga excessiva no compressor durante a inicialização, risco de rotação reversa da unidade principal (especialmente para modelos de frequência variável), contaminação do ar a jusante etc. A substituição é necessária no tempo.
Para informações específicas da peça, é recomendável fornecer o modelo completo do compressor (como ZR250 VSD FF) e o ano de produção para consultar o número preciso do conjunto de montagem da válvula de retenção e o manual de instalação por meio de
