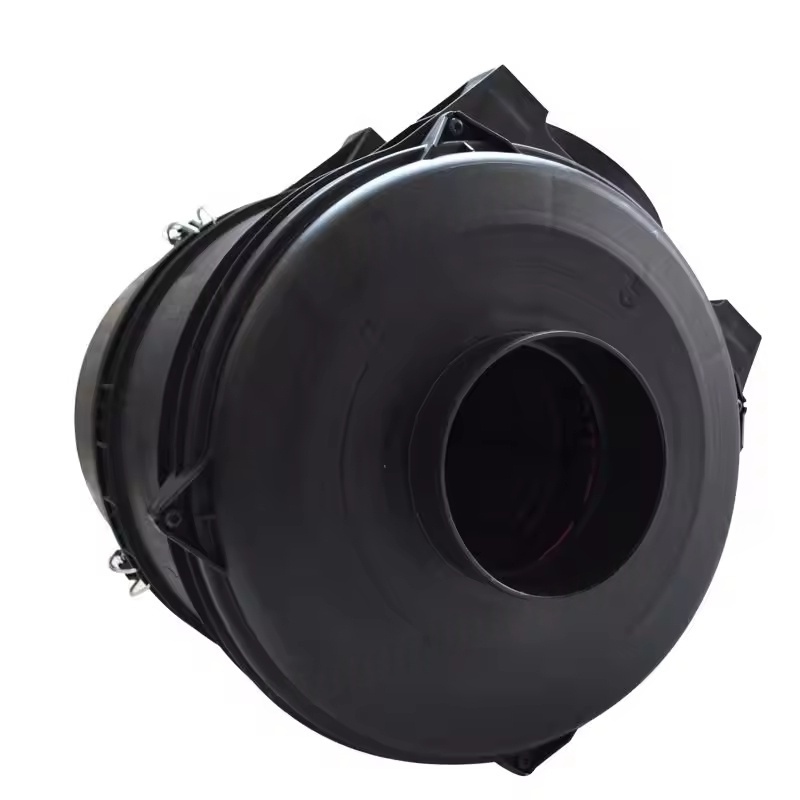

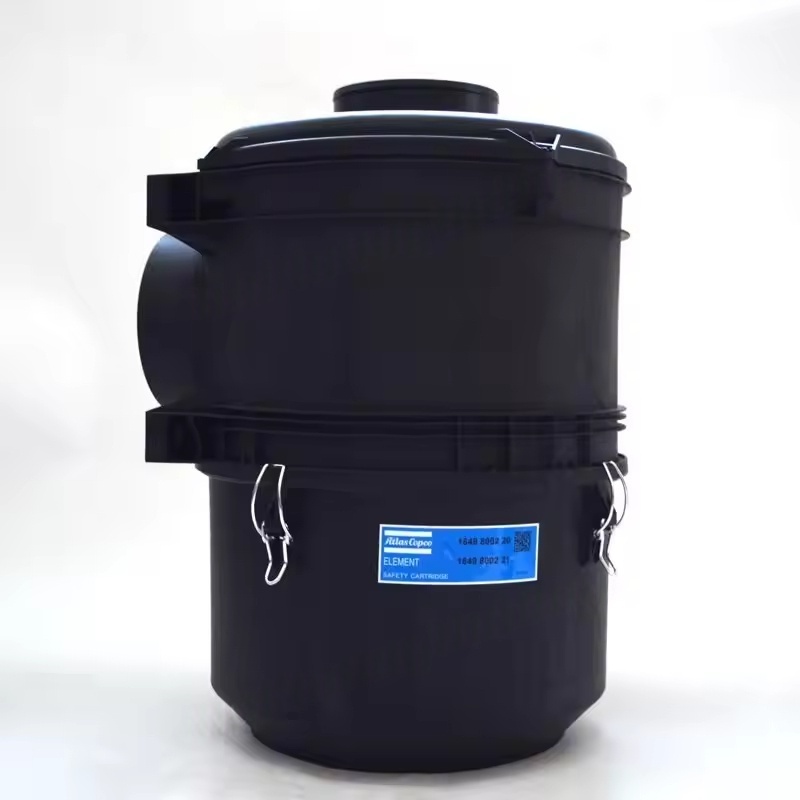

I. Estrutura e material do Atlas Copco Air Compressor Air Filter Housing
Estrutura básica

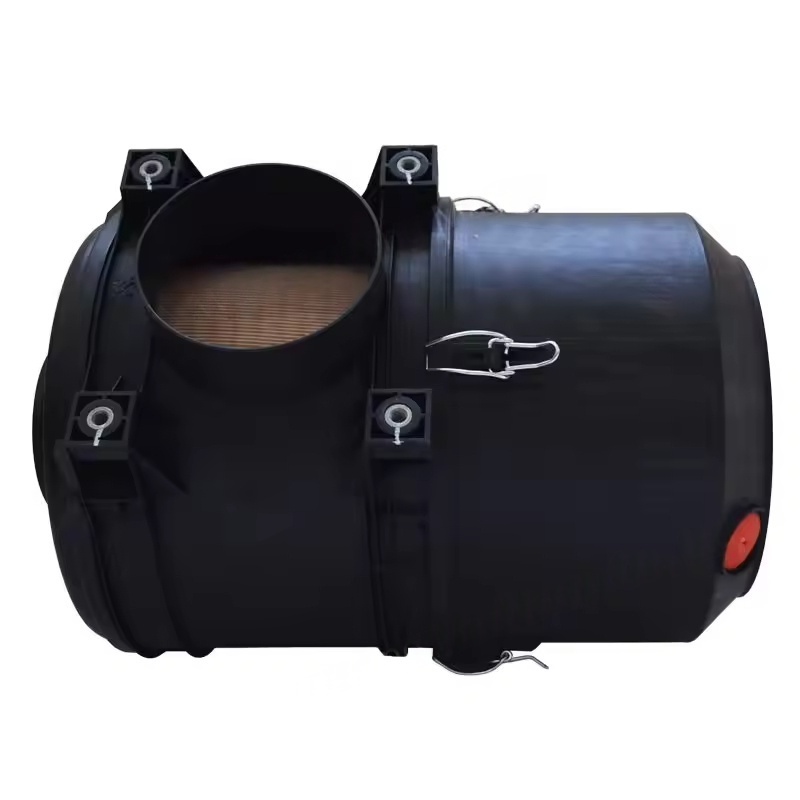

Habitação principal: geralmente em forma cilíndrica ou quadrada, formando um canal de fluxo de ar dentro. Uma extremidade é conectada à ingestão de ar do compressor de ar e a outra extremidade é a extremidade da entrada atmosférica (alguns com uma tampa protetora).

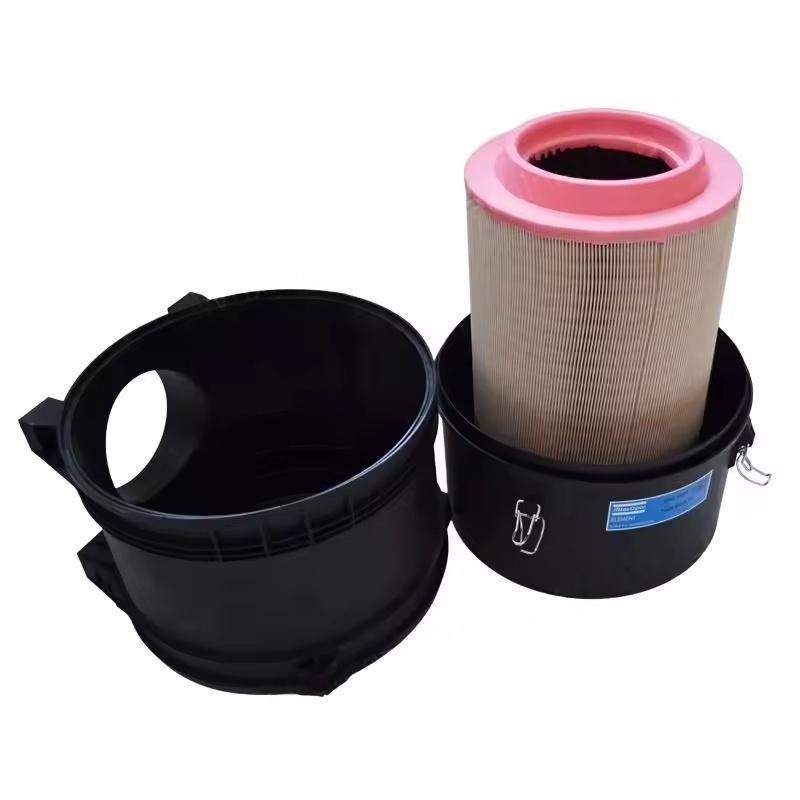

Posição da instalação do filtro: O lado interno do alojamento está equipado com slots, fechos ou estruturas rosqueadas para fixar o filtro, garantindo um ajuste selado entre o filtro e o alojamento para impedir que o ar não filtrado entre.
Interface de vedação: a peça que se conecta ao tubo de entrada de ar do compressor de ar está equipada com um anel de vedação de borracha ou superfície do flange para garantir a travestia da conexão.
Projeto auxiliar: Algumas caixas têm interfaces indicadoras de diferença de pressão (para instalar medidores de pressão ou dispositivos de alarme), orifícios de drenagem (para descarregar água de condensado interno) e acessar portas/tampas (para facilitar a substituição do filtro).
Materiais comuns
Materiais de metal: como aço laminado a frio (superfície galvanizada ou pintada para prevenção de ferrugem), liga de alumínio (resistente à corrosão e à corrosão), adequada para grandes compressores de ar ou ambientes severos (como altas condições de pó e alta horsegem), com alta resistência e resistência ao impacto.
Materiais plásticos: como a engenharia ABS, PP (polipropileno), leve, baixo custo, boa resistência à ferrugem, adequada para compressores de ar de tamanho pequeno e médio ou ambientes limpos, mas com resistência ao calor mais fraca (geralmente ≤ 80 ℃).
Ii. Funções centrais do alojamento do filtro de ar do compressor de ar da ATLAS COPCO
Proteção do filtro: isole o impacto mecânico externo, água da chuva, detritos grandes (como folhas, insetos), evitando danos no filtro ou entupimento.
Orientação do fluxo de ar: através do projeto simplificado interno, o ar flui uniformemente sobre a superfície do filtro, evitando uma diminuição na eficiência da filtração devido ao rápido fluxo de ar local e reduzindo a resistência à ingestão.
Proteção de vedação: verifique se o ar pode entrar apenas no compressor de ar através do filtro, eliminando "curto -circuito" (ar não filtrado entrando diretamente no sistema) e garantindo a limpeza da ingestão.
Buffer de pressão: flutuações de pressão em buffer na ingestão de ar durante as mudanças de parada de inicialização ou carga do compressor de ar, estabilizando o volume de admissão.
Iii. Parâmetros -chave e seleção do alojamento do filtro de ar do compressor de ar da ATLAS COPCO
Especificações de tamanho: precisam corresponder ao diâmetro externo e altura do filtro correspondente e as dimensões da interface (como o diâmetro da porta de entrada de ar, as especificações do flange) precisam ser compatíveis com o sistema de entrada de ar do compressor de ar.
Adaptação do volume de ingestão de ar: A área de seção transversal do canal interno precisa atender ao requisito nominal de volume de entrada de ar do compressor de ar (geralmente projetado para ser ≥ 1,2 vezes o volume de entrada de ar nominal), evitando ingestão insuficiente devido a um diâmetro muito pequeno.
Resistência à temperatura e pressão: selecione o material correspondente com base na temperatura da ingestão de ar (geralmente ≤ 60 ℃, condições especiais de até 100 ℃ ou acima) e pressão ambiental. As caixas de metal geralmente podem suportar temperaturas e vibrações mais altas.
Adaptabilidade ambiental: para ambientes úmidos, são preferidos por ambientes úmidos, alumínio ou plástico; Para ambientes empoeirados, recomenda -se um design de cobertura protetora; Para ambientes corrosivos, é necessário material de aço inoxidável.
4. Instalação e manutenção do alojamento do filtro de ar do compressor de ar da ATLAS COPCO
Dicas de instalação:
O alojamento precisa ser firmemente fixo (especialmente para os compressores de ar móvel) para evitar vibrações, causando interfaces soltas ou deslocamento de filtro.
Verifique se os componentes de vedação estão intactos e verifique se o filtro está firmemente contra a superfície de vedação do alojamento durante a instalação. Se necessário, aplique uma pequena quantidade de graxa de silicone para melhorar o desempenho de vedação.
A direção da entrada de ar precisa ser consistente com a marcação da carcaça (geralmente indicada por uma seta), para evitar erros de instalação que levam à falha do filtro.
Assuntos de manutenção:
Regularmente (em sincronia com o ciclo de substituição do filtro) Limpe o interior do alojamento, remova poeira e detritos acumulados e verifique se a parede interna tem algum dano ou deformação.
As caixas de metal precisam verificar se o revestimento da ferrugem descascou e a repintura oportuna para a prevenção da ferrugem; As caixas de plástico precisam evitar a luz solar direta ou o cozimento de alta temperatura para evitar envelhecimento e rachaduras.
Ao substituir o filtro, verifique também a integridade da interface de vedação e os fechos da carcaça e repare ou substitua se for usado.
