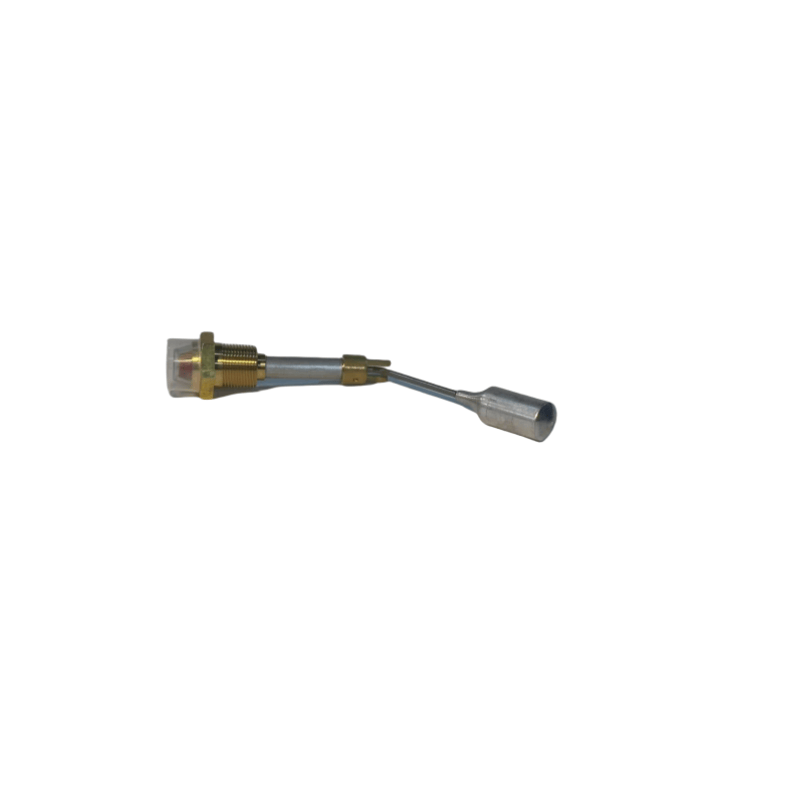

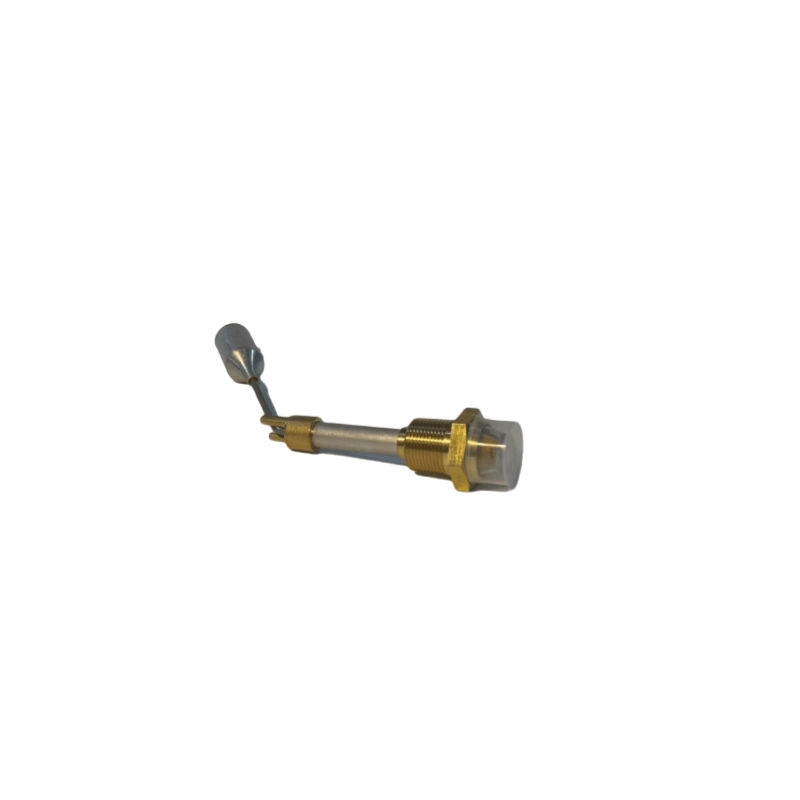

ATLAS COPCO Air Compressor Oil Nível de óleo Funções principais Funções
Monitoramento do nível do óleo: exibe a altura atual do óleo lubrificante dentro do compressor de ar em tempo real, ajudando os operadores a determinar se a quantidade de óleo atende aos requisitos operacionais (geralmente dentro das escalas "mínimo" e "máximo").
Observação da qualidade do óleo: Alguns indicadores transparentes de nível de óleo podem observar simultaneamente a cor e a condição do óleo, permitindo a determinação de se o óleo lubrificante se deteriorou (como ficar preto, emulsificante ou contendo impurezas).
Alerta de segurança: emite um alerta precoce para níveis anormais de petróleo (muito alto ou muito baixo) para impedir a baixa lubrificação devido a óleo insuficiente, aumento do desgaste dos componentes ou aumento do consumo de combustível e diminuição da eficiência do separador de óleo no caso de óleo excessivo.
Tipos e estruturas comuns
Por classificação de material:
Indicador de nível de óleo de vidro/acrílico: Feito de material transparente, instalado diretamente no tanque de óleo ou no alojamento do separador de óleo, indicando o nível de óleo através de linhas de escala. Observação intuitiva de baixo custo, mas frágeis, adequada para áreas de baixa pressão e temperatura normal.
Indicador de nível de óleo de casca de metal: concha feita de material de metal, com uma janela de observação transparente (vidro ou plástico resistente ao calor) dentro, resistente a alta pressão e impacto, adequado para corpos de cilindros de alta pressão ou ambientes de alta temperatura.
Indicador de nível de óleo magnético: utiliza o princípio do acoplamento magnético, com o flutuador subindo e caindo para conduzir a faixa de indicador magnético externo para alterar a cor, alcançando a exibição do nível de óleo sem contato, boa vedação, adequada para ambientes de alta pressão, inflamáveis e explosivos.
Pelo método de instalação:
INSERIR TIPO: Inserido diretamente no tanque de óleo, observado através da estrutura lateral ou superior, simples.
Tipo de flange: conectado ao alojamento do tanque de óleo através de um flange, melhor vedação, adequado para áreas de alta pressão.
Tipo de tubo: conectado ao tanque de óleo através de um tubo de metal, pode ser instalado em uma posição de observação conveniente, flexível.
Parâmetros -chave e seleção
Pressão de trabalho: precisa corresponder à pressão da câmara do óleo do compressor de ar (como compressores de ar de baixa pressão 0,7-1.0MPa, modelos de alta pressão de até 10MPa ou mais), para evitar rachaduras devido à resistência insuficiente da pressão.
Temperatura de trabalho: Selecione com base na temperatura de trabalho do óleo lubrificante (geralmente -20 ℃ ~ 120 ℃), modelos de alta temperatura requerem o uso de materiais resistentes a altas temperaturas (como vidro de borossilicato, materiais de metal).
Método de observação: exposto (exposto diretamente para observação) ou oculto (com uma cobertura protetora para impedir a colisão), selecionada com base no ambiente de instalação.
Tamanho da interface: A rosca de conexão ou o tamanho do flange do tanque de óleo precisa corresponder (como M16 × 1,5, G1/2, etc.).
Precauções de instalação e uso
Local de instalação: deve ser selecionado em uma posição em que é fácil observar quando o compressor de ar é interrompido, evitando ser bloqueado por tubos ou componentes e longe de fontes de calor de alta temperatura ou componentes rotativos de alta velocidade.
Limpeza e manutenção: limpe regularmente a superfície do indicador de nível de óleo para remover manchas de óleo e poeira, garantindo uma observação clara; Substitua quando os componentes de vidro/transparente estiverem danificados ou a escala estiver borrada.
Julgamento no nível do petróleo:
Observe depois que o compressor de ar é interrompido e o circuito de óleo retorna o óleo (geralmente 10 a 15 minutos), para evitar o desvio do nível do óleo causado pela circulação do óleo durante a operação.
O nível do óleo deve ser mantido entre as escalas "min" (mínimo) e "max" (máximo). Menor que o limite inferior requer reabastecimento oportuno e maior que o limite superior requer a descarga do excesso de óleo.
Selagem anti-pulso: verifique a junta de vedação para obter integridade durante a instalação, use força de aperto moderado, para evitar o vazamento de óleo.
