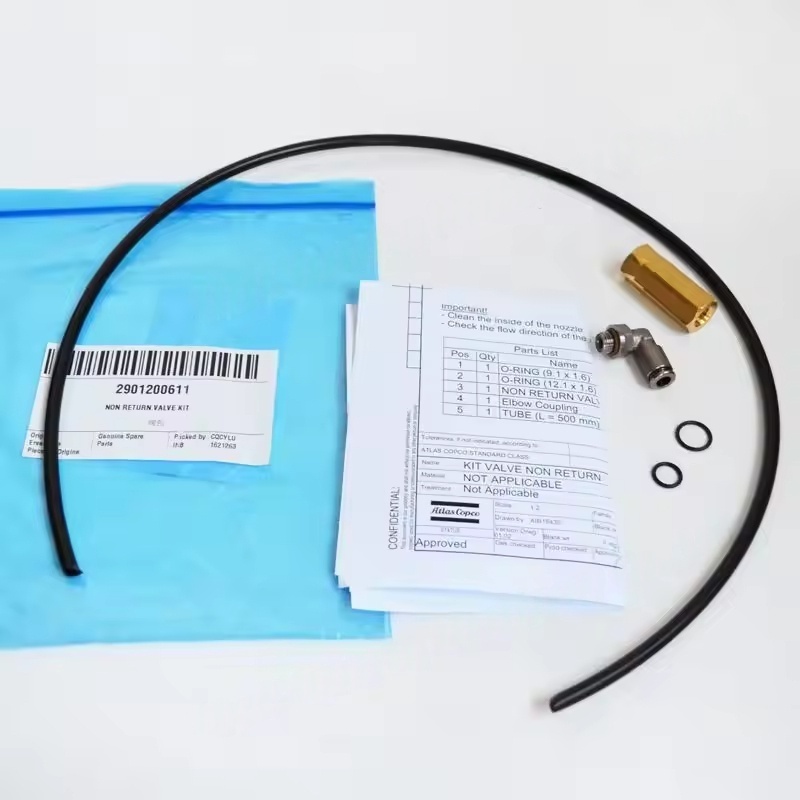

1. O corpo da válvula do conjunto da válvula não retornado do compressor de ar
Função: Como a concha externa de toda a montagem, acomoda os componentes do núcleo interno e conecta os pipelines.
Material: Selecionado com base na pressão de trabalho e nas características médias, os materiais comuns incluem ferro fundido (adequado para condições de baixa pressão), aço fundido (pressão média-alta) e aço inoxidável (para ambientes corrosivos, como as indústrias alimentares e farmacêuticas).
Estrutura: Geralmente, em um tipo de ângulo reto ou em ângulo direito, possui canais de fluido para garantir a passagem suave do fluxo de ar.

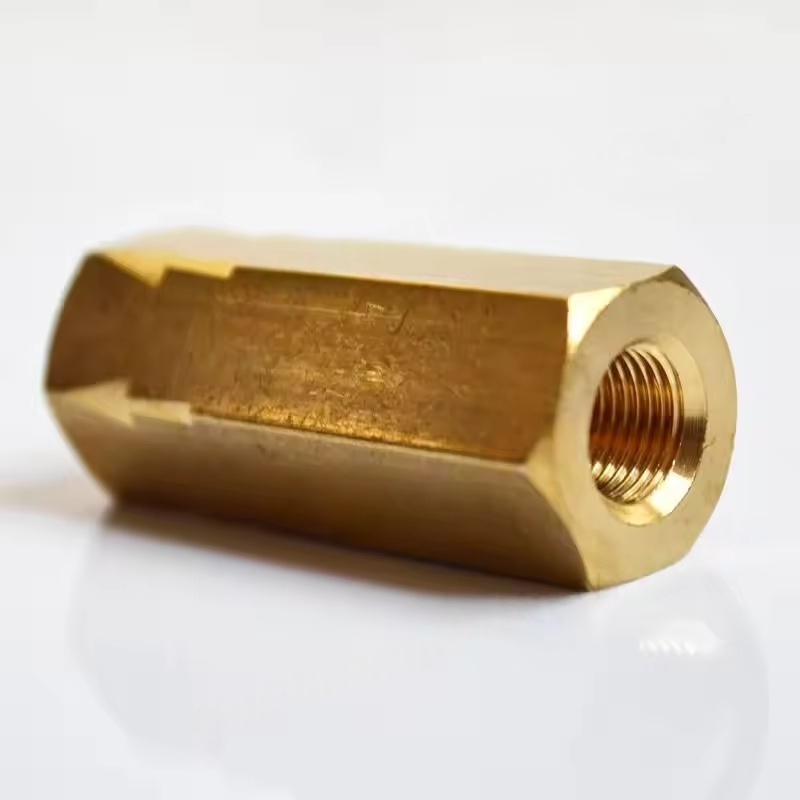

2. O núcleo da válvula (disco da válvula) do conjunto da válvula não retornada do compressor de ar
Função: controla a direção do fluxo de ar, permitindo apenas fluxo unidirecional (da saída do compressor de ar até o tanque de armazenamento ou os pipelines a jusante) e impedindo o fluxo reverso.
Tipos comuns:
Core de válvula do tipo de elevação: move-se para cima e para baixo ao longo do eixo do corpo da válvula, possui um bom desempenho de vedação, adequado para pipelines de pequeno diâmetro.
O núcleo da válvula do tipo giro: abre girando em torno do eixo da dobradiça, possui baixa resistência, adequada para cenários de alto fluxo e de diâmetro de grande porte.
Núcleo da válvula do tipo de esfera: as vedações através da força de peso próprio ou de mola da bola, possui uma estrutura simples e uma resposta rápida.
Material: Feito principalmente de metais resistentes ao desgaste (como latão, ferro dúctil), alguns cenários de alta precisão usam plásticos de engenharia (como politetrafluoroetileno) para melhorar o desempenho de vedação.
3. Componentes de vedação do conjunto da válvula não retornado do compressor de ar
Função: garante a travessia quando o núcleo da válvula estiver em contato com a sede da válvula, impedindo o vazamento.
Materiais comuns:
Borracha de butadieno de nitrila (NBR): boa resistência ao óleo, adequada para sistemas compressores de ar comuns.
Fluororberber (FKM): resistente a altas temperaturas e corrosão química, adequada para ambientes médios de alta temperatura ou especiais.
Superfície de vedação de metal: alcança a vedação através das superfícies de contato de metal usinadas de precisão, adequadas para condições de alta pressão e alta temperatura.
4. Molas do conjunto da válvula não retornam do compressor de ar
Função: Forneça força de rebote para tornar o núcleo da válvula firmemente o assento da válvula quando não houver fluxo de ar para a frente, alcançando a vedação.
Características: A elasticidade da primavera precisa corresponder à pressão de trabalho do sistema - muita elasticidade aumentará a resistência ao fluxo de ar, muito pouco pode levar a uma vedação ruim.
Material: geralmente feito de aço inoxidável para evitar ferrugem e falha em ambientes úmidos ou oleosos.
5.
Função: forma um par de vedação com o núcleo da válvula, sendo a principal superfície de contato para evitar o fluxo de ar reverso.
Recursos: A superfície precisa ser usinada com precisão (como polimento) para garantir o ajuste com o núcleo da válvula, alguns assentos da válvula podem ser substituídos para facilitar a manutenção.

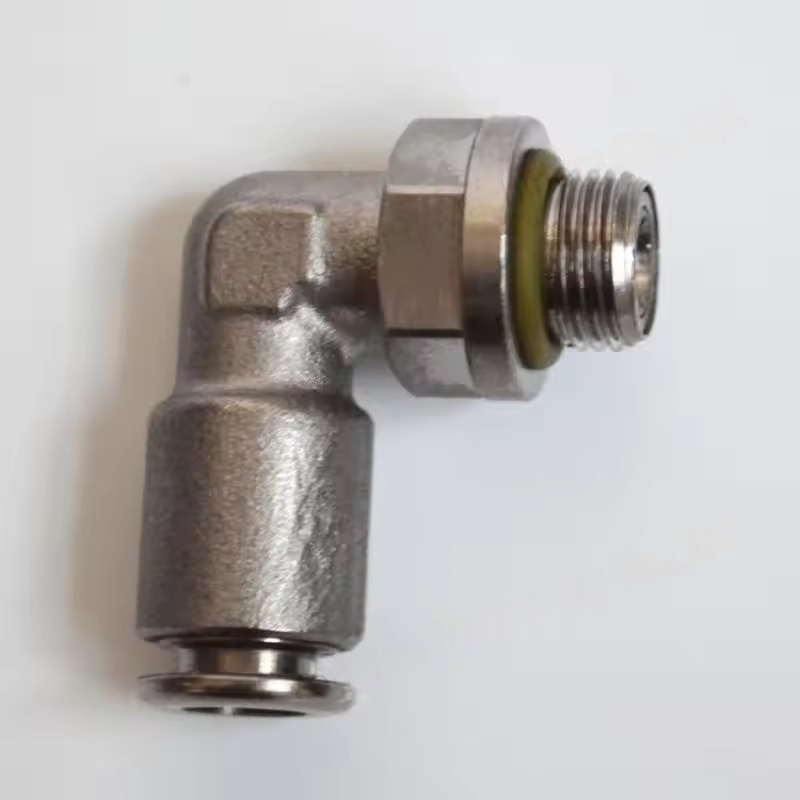

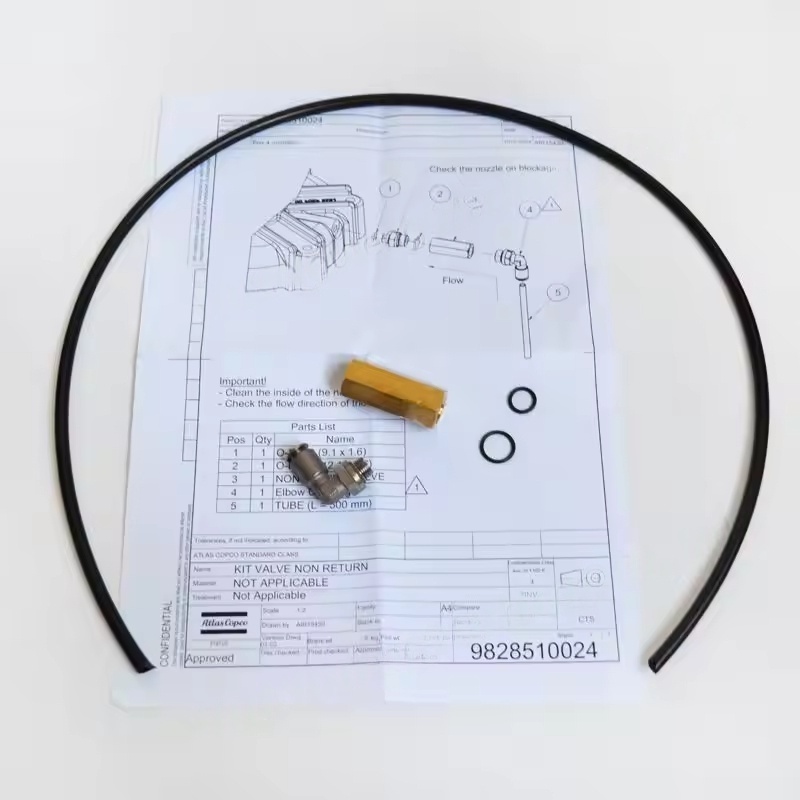

6. Interfaces de conexão do conjunto da válvula não retornado do compressor de ar
Função: conecta a porta de escape do compressor de ar com os pipelines a jusante (como tanques de armazenamento, secadores, etc.).
Formas comuns:
Interfaces rosqueadas (rosca interna / rosca externa): como Ghread, rosca NPT, adequada para pequenos diâmetros (≤DN50).
Flange Interfaces: Adequado para pipelines de grande diâmetro, fornecendo conexão firme e vedação forte.
Interfaces de soldagem: Adequado para cenários de alta pressão e vibração, exigindo instalação de soldagem profissional.
Funções centrais do conjunto da válvula não retornado do compressor de ar
Evite refluxo: impede que o ar comprimido no tanque de armazenamento flua de volta para a unidade principal do compressor de ar quando ele é interrompido, evitando a rotação reversa da unidade principal ou o óleo lubrificante sendo empurrado para o cilindro.
Proteja o sistema: impede a água do condensado ou as impurezas do equipamento a jusante (como secadores, filtros) de voltar para o compressor de ar, reduzindo o risco de falha.
Manter a pressão do sistema: garante a estabilidade da pressão no tanque de armazenamento após o desligamento, evitando a inicialização frequente do compressor de ar.
